信號發生器電路圖 src="/21ic_image/21icimage/200903/5d5352b40fd78535f7a1f84c146c4377.jpg" width=600 border=0>

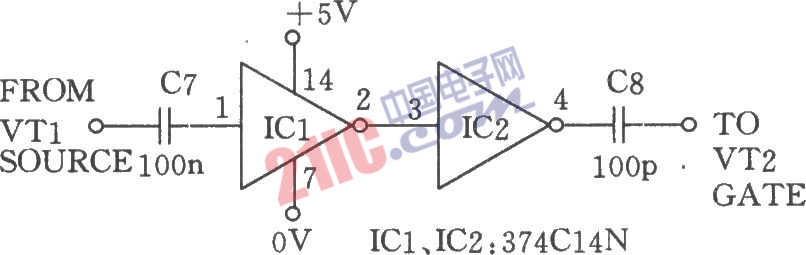

如圖所示為多頻信號發生器。SJT、VTl等構成晶體振蕩器。這里石英晶體SJT作為一個等效電感,其等效Q值極高,其它元件和雜散參數對振蕩頻率的影響極微,故頻率穩定度很高。VT2等構成源極跟隨器,以獲得較低的輸出阻抗,并起緩沖作用,避免負載影響晶振的穩定度。為了獲得更多的頻率“標志”去校準接收機,可用下圖所示方波電路。將此電路代替上圖中的C3,接在VT1的源極和VT2的柵極之間,即可產生豐富的諧波信號(如用l00kHz的晶體可產生直至30MHz的諧波信號),可供一般的高頻接收機的校準時作頻率“標志”用。
