本例介紹的亞超聲遙控開關,采用壓氣式亞超聲笛(用橡膠制成,有橄欖形和扁圓形)控制。使用時用手捏一下亞超聲笛,遙控開關即接通;再捏一下亞超聲笛,開關則關閉。該亞超聲遙控開關可用來控制照明燈、排風扇及一些小型用電設備。 該亞超聲遙控開關電路由電源電路、亞超聲控制電路、雙穩態觸發器和控制執行電路組成,如圖所示。

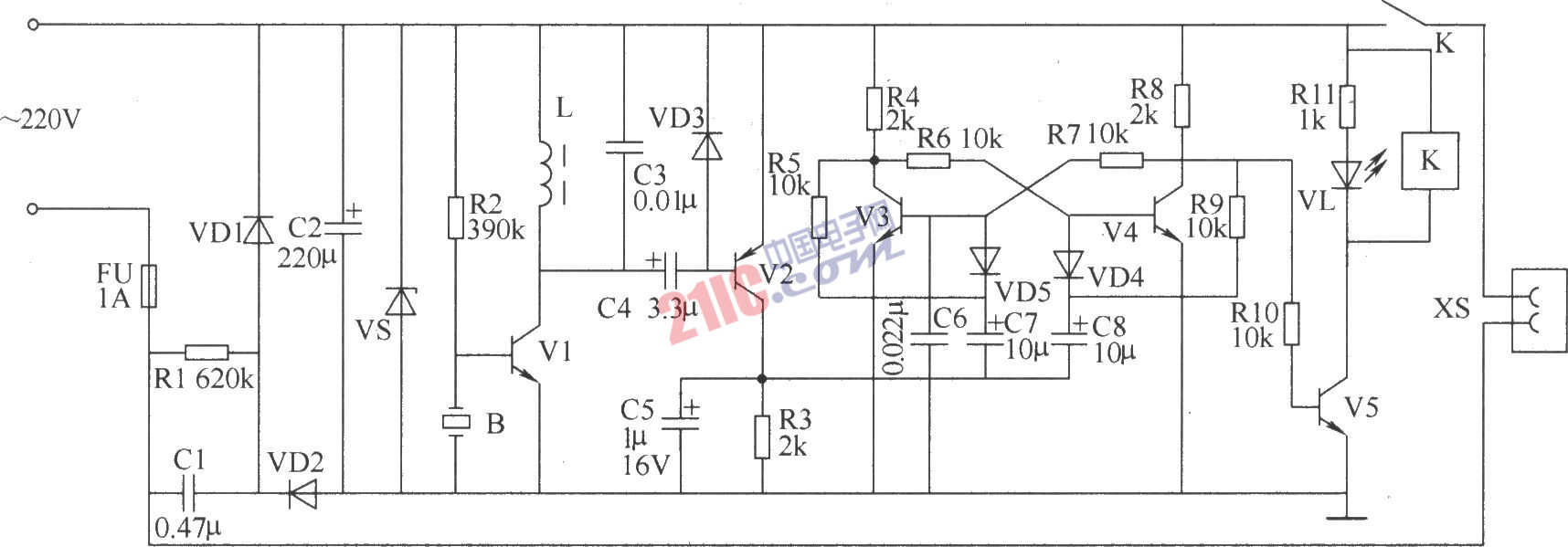

亞超聲遙控開關電路 元器件遠擇 R1選用1/2W金屬膜電阻器;R2~R11選用1/4W碳膜電阻器或金屬膜電阻器。 C1選用耐壓值為400V的滌綸電容器或CBB電容器;C2、C4、C5、C7和C8均選用耐壓值為16V的鋁電解電容器;C3和C6均選用獨石電容器。 VD1和VD2均選用1N4007型硅整流二極管;VD3~VD5均選用1N4148型硅開關二極管。 VS選用1W、9V硅穩壓二極管。 VL選用φ3mm的綠色發光二極管。 V1、V3和V4均選用S9018型硅NPN晶體管;V2選用S9015或3CGl20型硅PNP晶體管;V5選用C8050或3DG8050型硅NPN晶體管。 K選用9V直流繼電器,其觸頭電流容量可根據負載的功率而定。若控制100W以下的照明燈,則可選用4098型繼電器。 B選用φ27mm的壓電陶瓷片,使用時應加助聲腔。
|
