RF2103P構成的射頻放大器原理電路圖 src="/21ic_image/21icimage/200903/31122e7fa6373eed9f0bcce5ce702f3d.jpg" width=600 border=0>

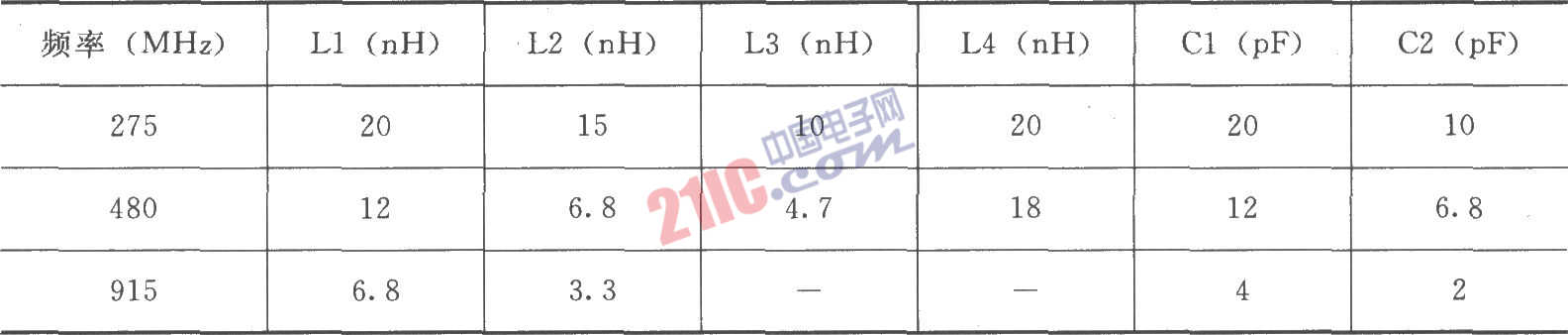

如圖所示為由RF2103P構成的射頻放大器原理電路。射頻信號(RF)由1腳輸入,經過前置放大器、末級功率放大器(FPA)放大后由14腳輸出。芯片內部1腳到前置放大器之間有一個隔直耦合電容,因此無須在1腳外加耦合電容。輸出端8、9、13、14腳在芯片內部已連接。通常,將13、14腳在外部連接在一起作為信號輸出,輸出接匹配網絡,使放大器輸出阻抗與之匹配,以獲得最大輸出功率和效率;而將8、9腳在外部連接在一起作為電源供電端,在915MHz工作時,對地加一個濾波電容C2(=2pF),構成對二次諧波的濾波電路,能有效地短接二次諧波。不同的頻率對應不同的電感、電容取值及電路板(PCB)處理見下表。
