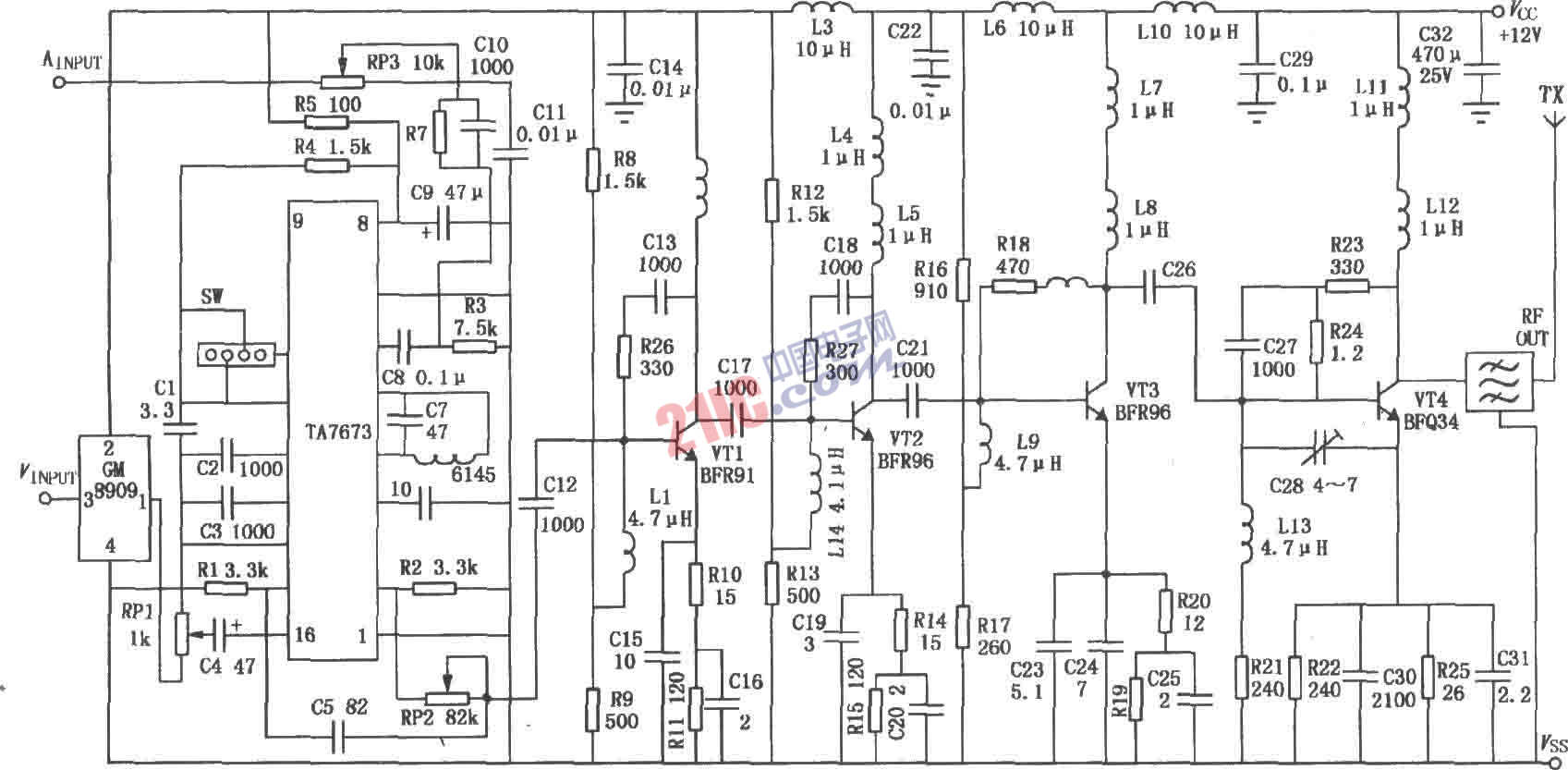

上圖所示是發射功率為1W的加密電視發射機電路。其輸入信號為音視頻信號,發射頻道由調制電路中的SW聲表面波諧振器決定。由攝像機,錄像機、VCD等設備送來的視頻信號送入發射機中加密模塊的③腳,加密后由①腳輸出加密視頻信號,經TA7673組成的調制電路調制成射頻信號后由VT1、VT2電壓放大,VT3推動放大、VT4功率放大后,從天線發射出去。由于VTl~VT4采用寬帶放大,其帶寬為46~870MHz,因此功率放大和天線之間應使用帶通濾波器,以阻止帶外發射,進行阻抗匹配。

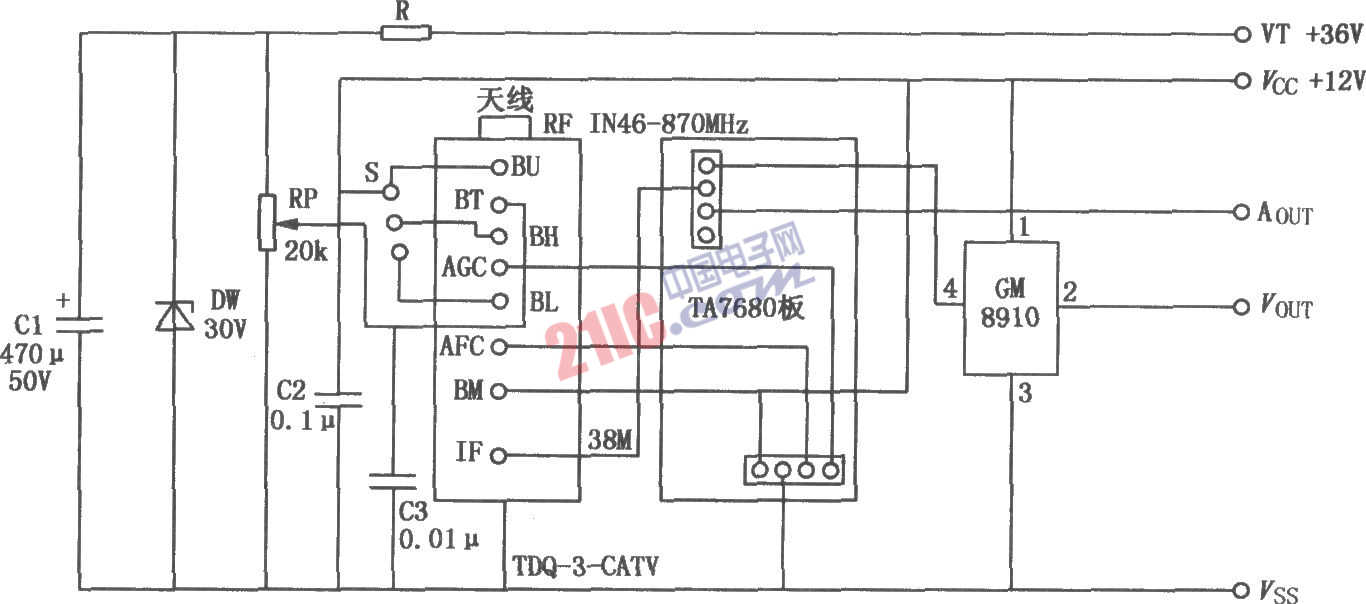

解密接收機由TDQ-3高頻頭、成品TA7680中放板、解密模塊組成,如下圖所示。接收機接收到發射信號,在高頻頭內進行變頻后輸出38MHz的中頻信號,解調后輸出音頻信號和加密視頻信號,再經過8910解密模塊后得到視頻信號進行監視收看。
