高靈敏度報警器

時間：2008-08-22 20:39:40

關鍵字：報警器 IC 開關 比較器

手機看文章

掃描二維碼
隨時隨地手機看文章

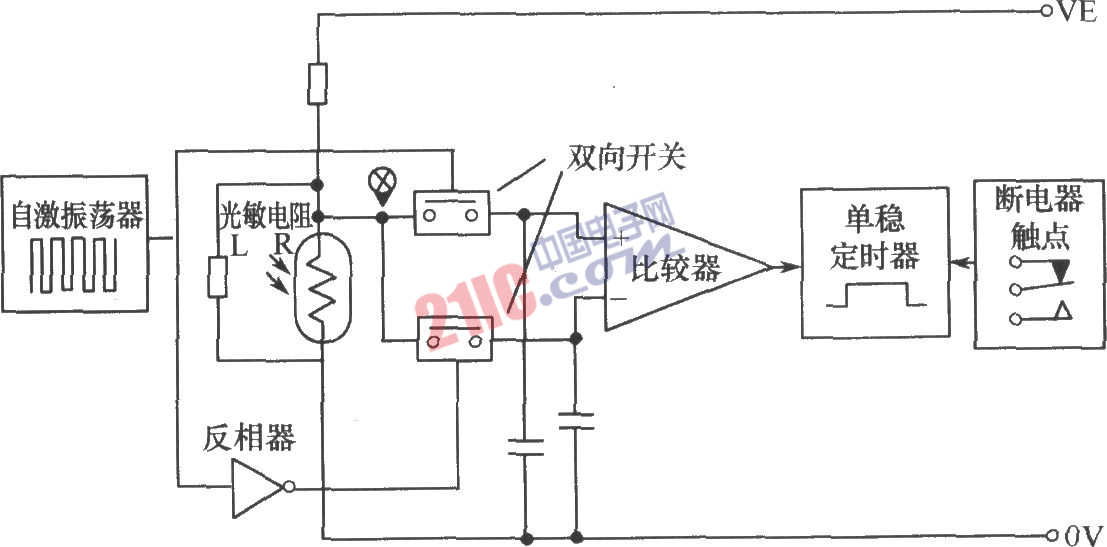

[導讀]如圖為高靈敏度報警器電路的簡化框圖，其中光敏電阻LDR與3個普通電阻相連接。這樣，當光線從全暗到全亮之間變化時，圖中X點的電位變化范圍約為電源電壓的1／4到3／4。此電位同時加在兩個雙觸點開關的輸入端。一個自激

如圖為高靈敏度報警器電路的簡化框圖，其中光敏電阻LDR與3個普通電阻相連接。這樣，當光線從全暗到全亮之間變化時，圖中X點的電位變化范圍約為電源電壓的1／4到3／4。此電位同時加在兩個雙觸點開關的輸入端。一個自激振蕩器和一個反相器的組合電路控制這兩個開關交替轉換，轉換頻率通常為幾赫，以使兩個電容交替充電。由于雙觸點開關在“關”狀態時其電阻很大，而由運放構成的比較器其輸入阻抗亦極高。而電容上的電荷存儲在雙接點開關和比較器之間的電容器極板上。因此開關轉接時，放電很少。這樣就構成了一種取樣保持電路。當電容上的電荷(電位)使比較器反相輸入端(-)電位升高到大于同相輸入端(+)的電位時，或者同相輸入端電位低于反相輸入端電位時，比較器的輸出變“低”，利用該低電平去觸發后接的單穩定時器和繼電器工作。

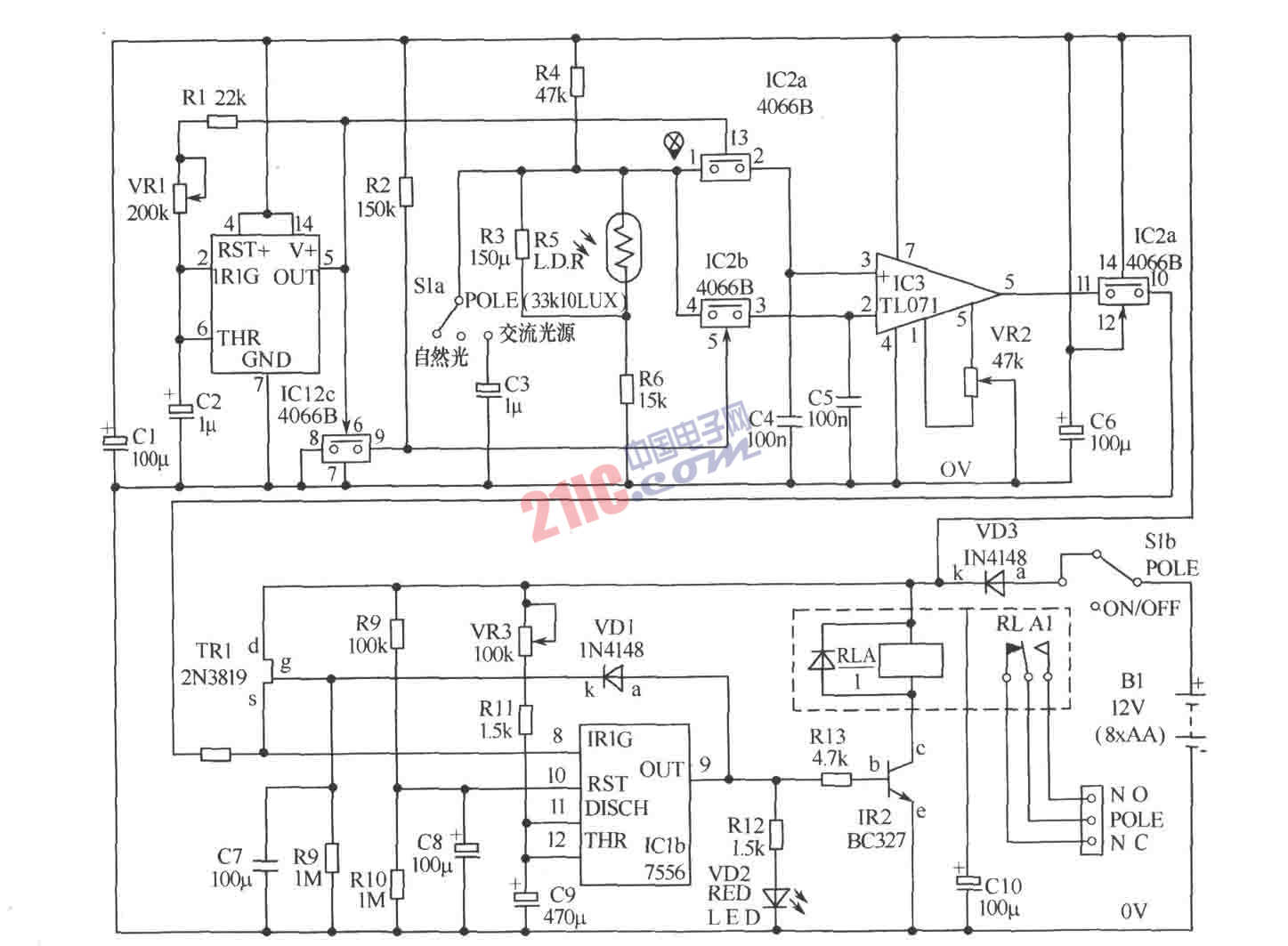

該報警器傳感電路如下圖所示。在該電路中，CMOS集成定時器7556的一半(IC1a)接成自激振蕩器，IC2c構成等效的反相器，該振蕩器在IC2c的功能下，完成可交替轉接。雙節點開關IC2a和IC2b。由于IC2的控制腳輸人阻抗很高，對IC1a來說負載很輕，由R3至 R6，還包括光敏電阻LDR構成的分壓網絡，使X點具有所需的電位，以便通過雙節點開關為C4和C5充電。R3、R4和R6的阻值選擇原則是：不論用什么光電傳感器，均應保證X點的電位處于電源電壓的24%78%。也就是說，可以用多種傳感器(如光敏三極管、光敏二極管、紅外器件和紫外光器件)來代替光敏電阻，電路仍能正常工作。
