音頻監視系統

時間：2008-08-21 21:52:31

關鍵字：監視系統 音頻 BSP 指示燈

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為該系統的原理框圖。對于重要播出時段的重要節目的監聽，采用選定的解調器，通過可顯示音頻有無的、界面親切的音頻功放機進行監視與監聽，以保證能及時準確發現故障并保證音頻的質量；對于非重要節目的監聽

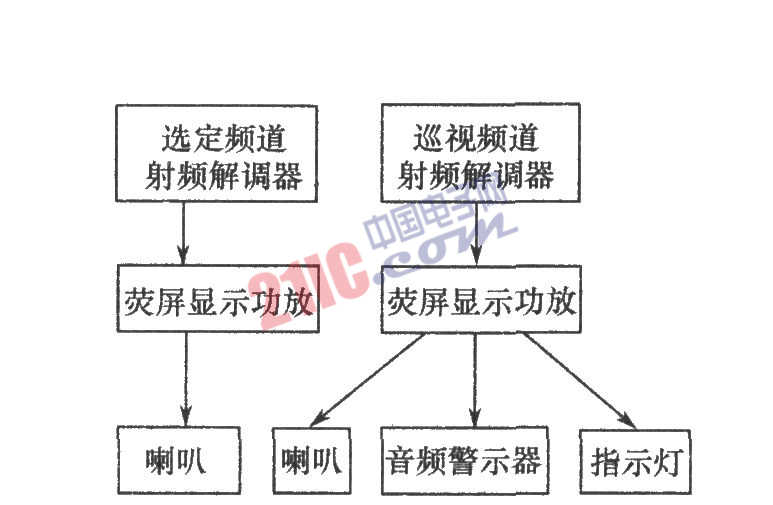

如圖所示為該系統的原理框圖。對于重要播出時段的重要節目的監聽，采用選定的解調器，通過可顯示音頻有無的、界面親切的音頻功放機進行監視與監聽，以保證能及時準確發現故障并保證音頻的質量；對于非重要節目的監聽，采用自動轉換頻道(或頻率)的解調器+音頻指示燈+音頻警示器進行監視監聽。由單片機組成程控器，編制程序。自動控制解調器(數顯收音機或電視機)，使其每隔10s左右自動換臺。監視者既可以根據熒屏顯示和相應的聲音判斷撥出的質量，也可以通過音頻警示器和音頻指示燈大致判斷音頻的有無。

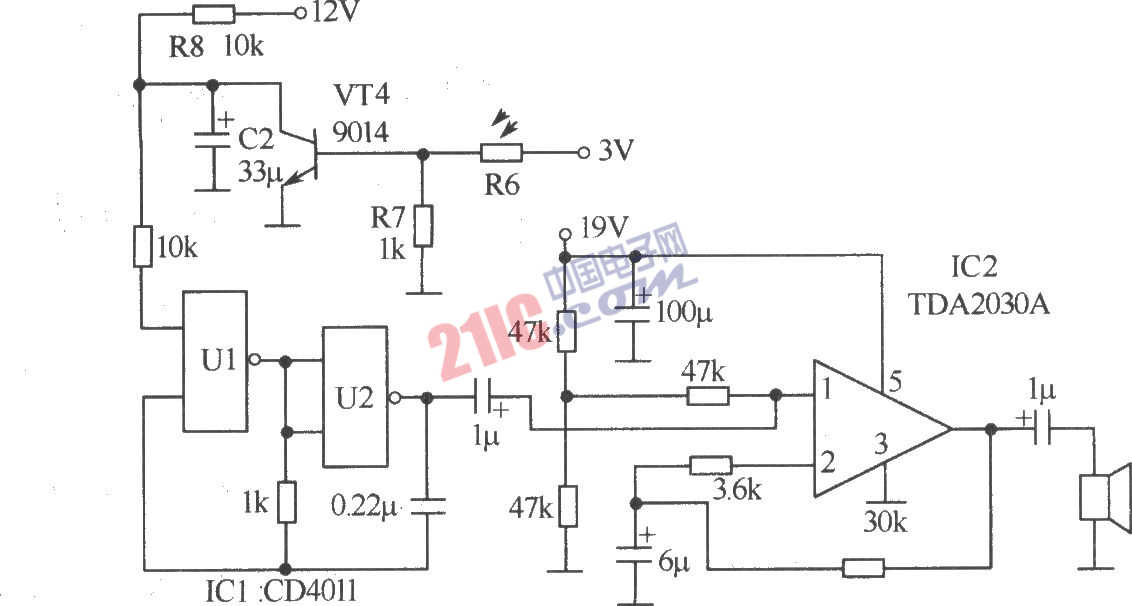

音頻警示器的制作：傳統的報警器是連續監聽音頻，在無音頻時會發出連續的告警聲(缺點是說話間隔中的停頓或電視劇中正常的沉默場面被判定為無音頻而告警)。該警示器是針對音頻信號進行采樣式檢測，在無音頻時僅發出短暫的告警聲。這種設計是認真研究了聲音信號的特點而考慮的，從而避免了干擾和誤報警。該音頻警示器采用模糊判斷法，每隔6s對音頻持續檢測3s，間隔時間和檢測時間均可調。其工作過程是：如果檢測到有聲音，則音頻指示燈點亮，并保持6s(在這6s內無論有無音頻均認定為有音頻)。如果沒有檢測到音頻信號，則持續檢測3s，如有音頻則點亮指示燈并保持6s，3s內仍無音頻則熄滅音頻指示燈并發出警示聲，警示聲是延續時間為0.5s左右的嘟聲，警示聲響后又保持6s(6s內保持不檢測狀態)，然后再次重復以上的檢測過程。電路如下圖所示。
