基于MSP430F133的電子鎮流器綜合測試儀

時間：2008-05-28 17:27:28

關鍵字：測試儀電子鎮流器 MSP430F133 電流

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 電子鎮流器原理可以簡化為圖1所示的電路，影響電子鎮流器性能的主要指標有：啟動階段的預熱燈管電壓，預熱燈絲電流和預熱時間，穩定后的燈管電壓、燈管電流、燈絲電流、振蕩頻率、輸入電流、輸入功率和功率因素，為

基于MSP430F133的電子鎮流器綜合測試儀

電子鎮流器原理可以簡化為圖1所示的電路，影響電子鎮流器性能的主要指標有：啟動階段的預熱燈管電壓，預熱燈絲電流和預熱時間，穩定后的燈管電壓、燈管電流、燈絲電流、振蕩頻率、輸入電流、輸入功率和功率因素，為此須放置傳感器采集輸出端的燈管電壓，燈絲電流，陰極電路和振蕩頻率，采集輸入端的功率、電流和功率因素等數據，然后分析、計算采集的數據得到電子鎮流器的各項性能指標。

基于MSP430F133的電子鎮流器綜合測試儀

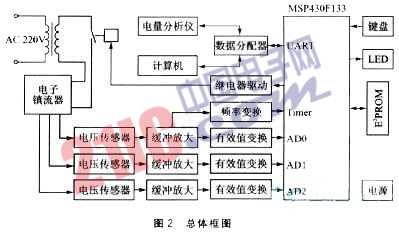

嵌入式測試儀以MSP430F133為核心，MSP430F133是TI公司生產的低功耗16位混合信號單片機，最高處理能力為8MIPS，具有8KB Flash型存儲器和256字節RAM，2個16位計數器和1個看門狗定時器，1個串行通信接口，還有一個最高轉換速度200ksps的12位ADC模塊，MSP430F133單片機非常適合于本測試儀中的設計要求，具有非常高的性價比，例如他內部豐富的外設資源，可以大大簡化本測試儀的硬件設計。
