當前位置:首頁 > 電路圖 > 測試測量電路
[導讀] 如圖所示為高精度低偏置電流跟隨器電路。電路中采用了通用型集成運放LM11C和場效應管輸入型集成運放LF351。LM11C的偏置電流很小(約為l00pA),失調電壓低(約為0.6mV),共模抑制比達110dB。LF351運算放大器的失調電壓

<strong高精度低偏置電流跟隨器(LM11、LF351)電路 src="/21ic_image/21icimage/200903/8954eb62a94e4e85daace1fe54699628.jpg" width=600 border=0>



如圖所示為高精度低偏置電流跟隨器電路。電路中采用了通用型集成運放LM11C和場效應管輸入型集成運放LF351。LM11C的偏置電流很小(約為l00pA),失調電壓低(約為0.6mV),共模抑制比達110dB。LF351運算放大器的失調電壓為10mV,靜態電流為3.4mA,輸入偏流僅為200PA。電路中A2采用交流耦合,以減小偏置電流。該電路需要較長的過載恢復時間,其共模輸入電壓也不能超過±l0V,若將A2改為直接耦合,雖然可以消除上述缺點,但是當溫度升高時其偏置電流將變大,造成工作不穩定。該電路對于10V的階躍輸入,電路的輸出電壓能在10μs內達到0.01%的精度水準。

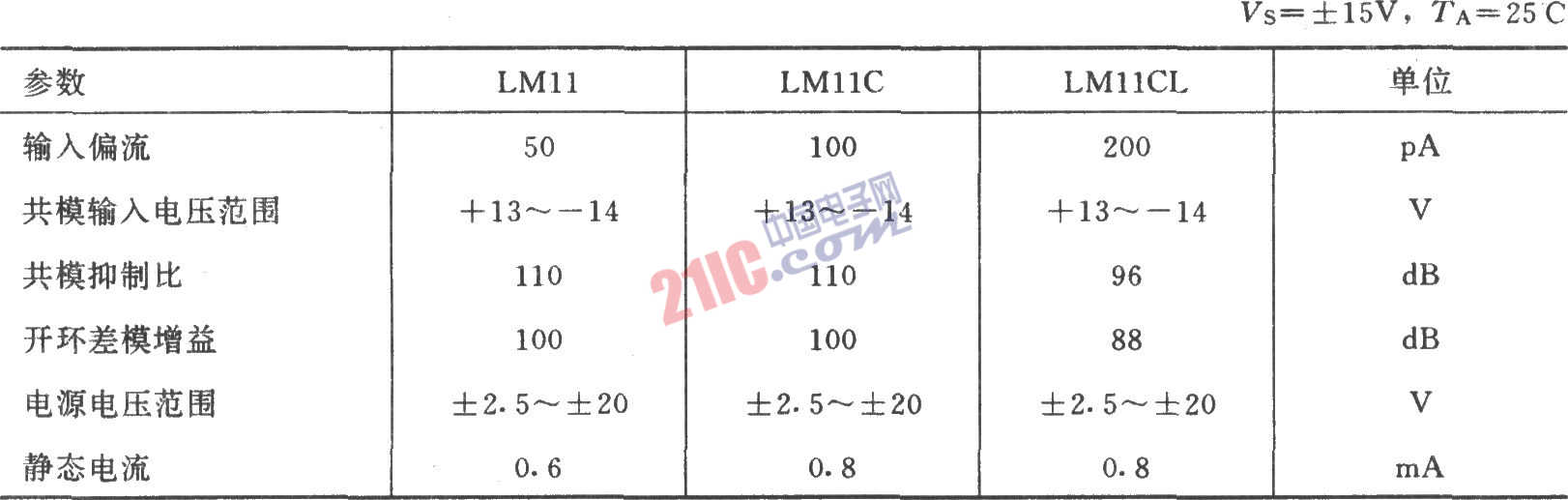

LM11集成運放的主要參數(典型值):

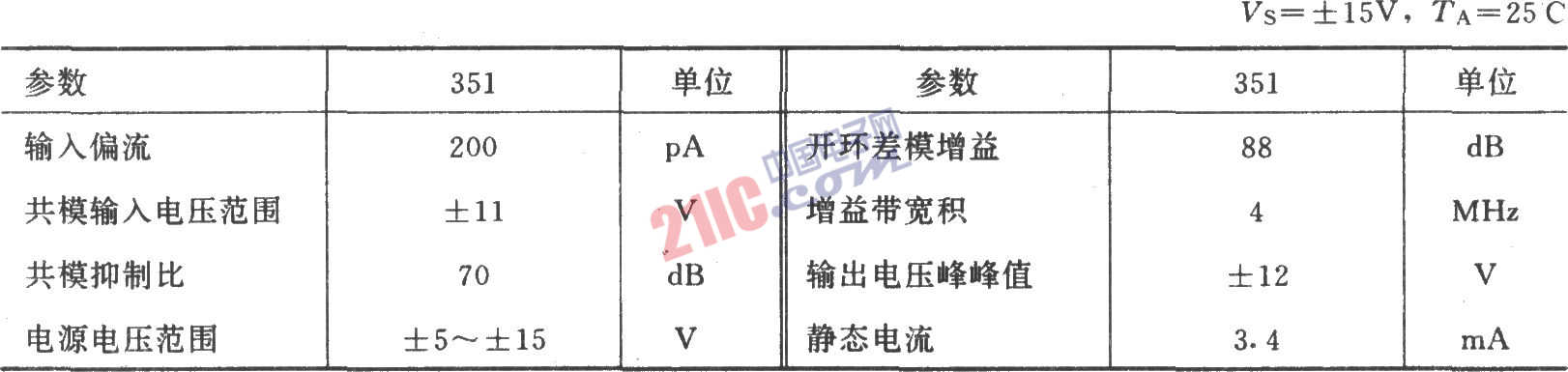

LF351集成運放的主要參數(典型值):
