[導讀]糧食水分測量儀電路如圖所示。A、B是兩根測量電極。由于糧食的電阻值一般很高,即使在測量電極加上150V左右的高電壓,兩電極間的電流也只在1μA以內,所以測量值要用IC1集成運放5G3140加以放大后再由表頭M指示出來。

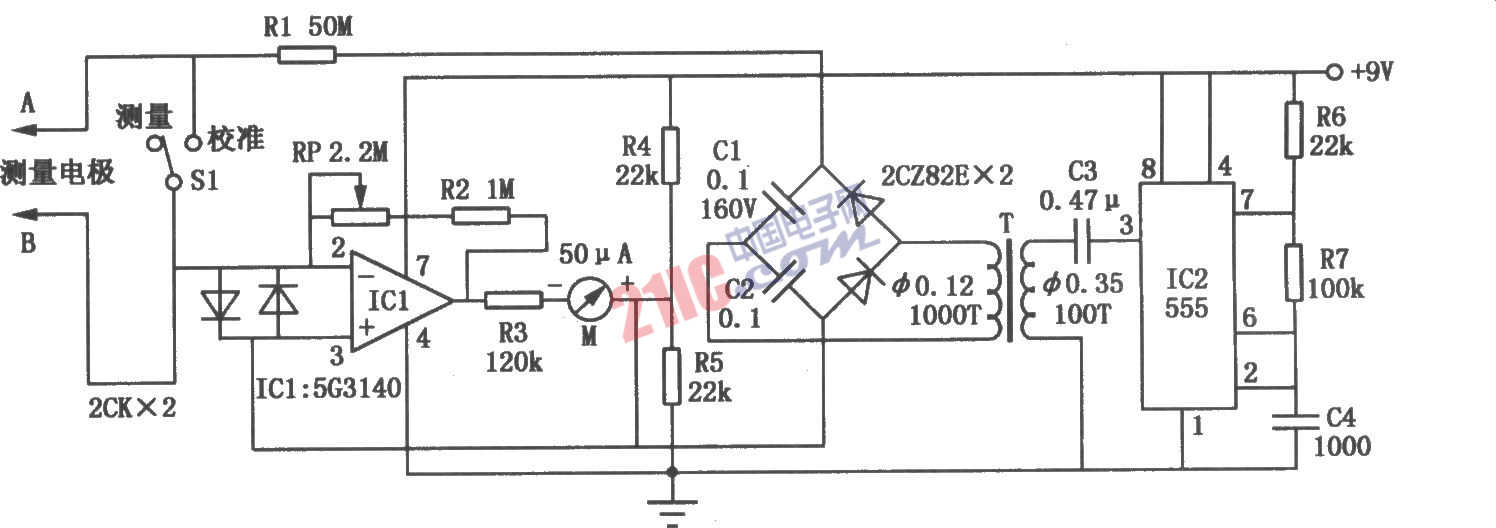

糧食水分測量儀電路如圖所示。A、B是兩根測量電極。由于糧食的電阻值一般很高,即使在測量電極加上150V左右的高電壓,兩電極間的電流也只在1μA以內,所以測量值要用IC1集成運放5G3140加以放大后再由表頭M指示出來。糧食中水分含量越高,A、B電極間電流越大,電表指示值也就越大。IC2時基集成電路555構成脈沖振蕩器,其輸出通過變壓器T升壓,再經二極管整流便可獲得150V高電壓,供電極測量用。變壓器T可用E7鐵氧體磁心繞制。測量電極用兩根截面2mm×2mm、長500mm的黃銅或不銹鋼材料制成。
