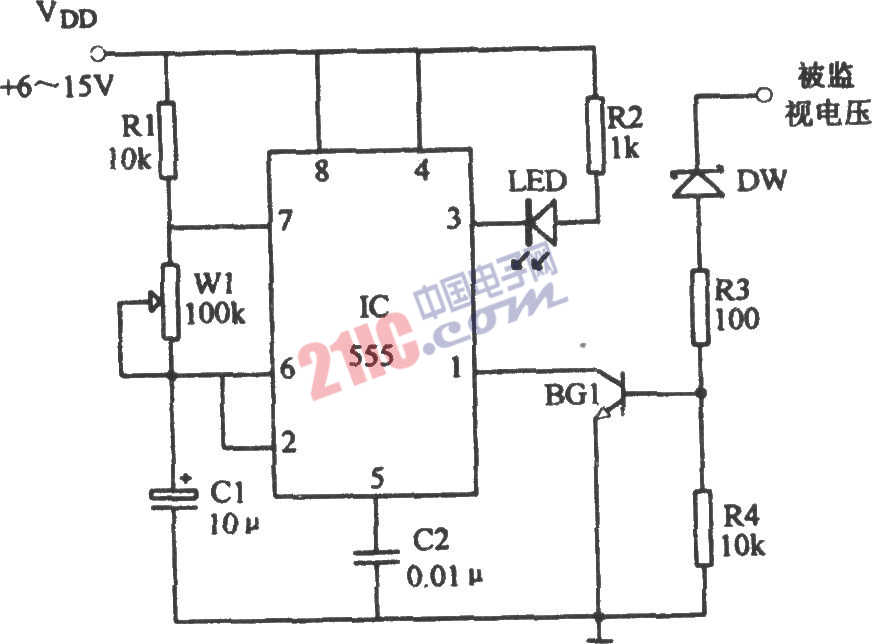

如圖所示為過壓指示電路。該電路由多諧振蕩器、檢測電路、發光二極管LED等組成。其中多諧振蕩器由555和R1、W1、C1等組成，且檢測三極管的集電極與555的接地“1”腳相連。當被監視電壓超過設定值時，穩壓管DW被擊穿，使檢測管BG1飽和導通，多諧振蕩器因電源電路接通而起振，其輸出的振蕩信號驅動發光二極管LED發光閃爍。電路可根據監視電壓的高低來選擇穩壓管DW的擊穿電壓值和限流電阻R3的阻值。晶體管BG1的接入可減小555的靜態功耗。多諧振蕩器的振蕩頻率為f=1.44/(R1+2Rw1)C1，圖示參數對應的頻率為1～20Hz。調節電位器W1可選擇LED的閃爍次數。
