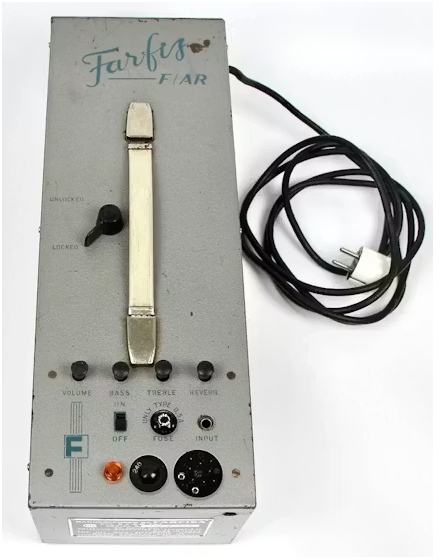

Farfisa F/AR單元是用于Transicord電子手風琴和Compact Duo風琴的外部PSU -前者是因?yàn)槿狈臻g和重量，后者是因?yàn)轱L(fēng)琴已經很重了。它還提供了一個晶體管前置放大器和一個巨大的混響彈簧，可從Transicord或Compact Duo切換。這些現在是罕見的和昂貴的，以及沉重，笨拙和舊的技術。這個項目取代了F/AR與一個便宜和輕便的單位結合數字混響，流行的PT2399芯片。

不必要的功能

這個單位的一些東西已經不需要了。例如，當輸出到某種類型的放大器時，實際上不需要音量，高音和低音控制-放大器將具有這些。同樣，外部信號輸入插孔。

剩下的

除去這些，F(xiàn)/AR在Hirschmann MEB100 10針插座(在歐洲)或八進制插座(在美國)上提供：

?一條24V直流(無規)電源線和地線;

?一對9VAC線路驅動燈泡形成音量和高音控制的一部分，

?音頻輸入線和信號地;

?連接濕混響信號的混響控制線。

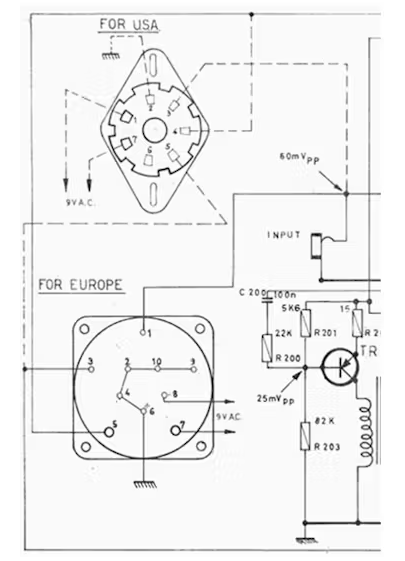

F/AR歐洲引腳：

?引腳功能

?1音頻60mV pp

?2 GND(共接)

?3濕混響

?4 GND(共接)

?5 +直流電源

?6 GND(共接)

?7 9交流端子1

?8 9 VAC端子2

?9 GND(共接)

?10 GND(共接)

F/AR US引腳：

?引腳功能

?1 9 VAC端子1

?2接地

?3音頻60mV pp

?4 +直流電源

?5濕混響

?6——

?7 9 VAC端子2

在ozvalveamps網站上有很多有用的背景信息，我認為這是這個項目的基礎。

一個非常簡單的psu

風琴和手風琴的輸入端都有一個9V的齊納二極管，用來穩定電源電壓。因此，任何高于9VDC的穩定電壓都應該可以完成這項工作，只要它包含一個限流電阻——Ozvalveamps網站上說，一個12R 0.5W的電阻可以正確地降低3V。我使用了一個5W的電阻器，我碰巧有。

另一方面，交流電壓供應到燈泡打算在9VAC驅動，但額定電壓為12V，當然，他們將采取交流或直流。因此，可以使用9-12VDC之間的單個直流電源來取代F/AR的所有四條電源線，正如“organ69”在這個優秀而有用的視頻中所演示的那樣。我用的是廉價的12伏直流電插頭。

我添加了一個紅色LED和限流電阻，只是為了顯示設備何時打開。

更換混響和前置放大器

有一個非常整潔的小混響芯片稱為PT2399，在這里分析。它給你一個(可控的)延遲時間之間的10和300多毫秒，允許你模擬混響或回聲，并經常用于廉價的卡拉ok機，其中許多不同的pcb可從eBay，阿里巴巴等。對于這個項目，我對PCB有兩個要求：

?它必須運行單面12VDC電源(許多pcb需要雙極+/-12V源或交流源)，

?它必須包括一個前置放大器，以便接受儀器輸入電平(一些pcb僅在線電平工作)，并且混響水平必須是可訪問的(一些pcb只讓你控制混響時間)。

?除此之外，許多pcb還包括麥克風輸入插孔，立體聲輸入和輸出，我們都不需要。

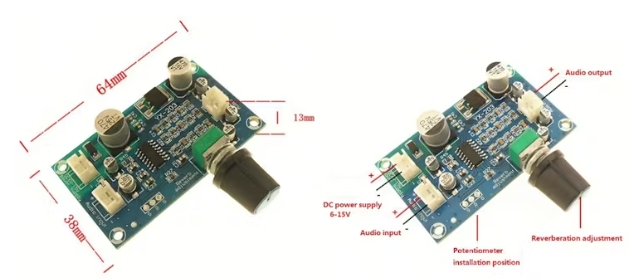

我選的是YX-203品牌，在eBay上花了6.35英鎊。

它提供了一個混響電平電位器，并允許你適合另一個20k-50k鍋混響時間，如果你刪除R27 SM電阻，我做了。

然而，令人驚訝的是，它沒有工作的盒子(包，事實上)，和谷歌搜索揭示了為什么-這個聰明的業余愛好者發現，R24和C22已經焊接錯誤的方式。這是一個有點豬的工作，但我設法去焊接這些和交換他們，使用我的正常烙鐵和斯坦利刀刀片杠桿芯片起來。在那之后，它工作得很好。

要連接到板，你需要3x 0.1“間隔2針連接器電纜，和一個MES-100插頭(或八進制等效，如果你有一個美國型Farfisa連接器)。從電的角度來說，就是這樣。

我最初的計劃是將混響“濕”線從連接器連接到，但我在PCB上找不到合適的點來訪問“濕”混響信號連接點。在風琴或手風琴中，這根電線連接到REVERB ON/OFF開關上，該開關有選擇地將其置于地，去除濕信號。

把一切都打包起來

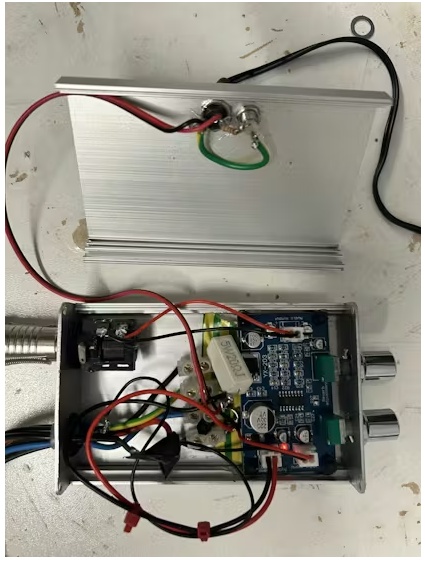

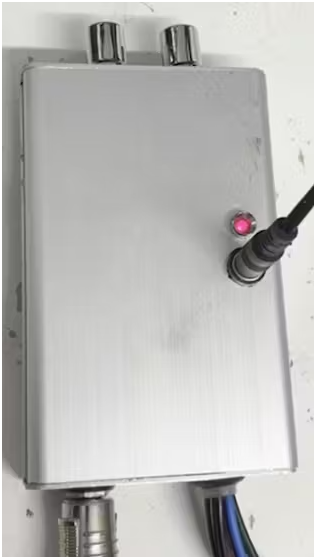

我從亞馬遜買了一個“拆分鋁合金外殼，金屬表面明亮的電氣工程外殼電源接線盒電氣控制電源盒”，價格為4.77英鎊。PCB幾乎可以整齊地安裝在側面-我用Dremel切掉了側脊，它完美地進入。我鉆了一個(舊的)插孔插座，LED， 12V電源桶插孔，儀表電纜和兩個控制盆。
