二極管特性曲線(I - V曲線)顯示了通過二極管的電流(I)如何隨著電壓(V)的變化而變化。

?正向偏置(二極管正電壓)：

?電流幾乎為零，直到二極管達到約0.6-0.7 V(硅二極管)。

?然后電流隨電壓呈指數增長。

?反向偏置(負電壓穿過二極管)：

?電流很小(漏電流)。

?當電壓達到擊穿電壓時，電流急劇增加(對于齊納二極管或雪崩二極管)。

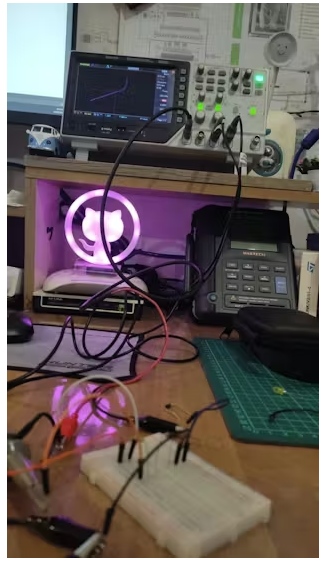

用示波器測量二極管I-V曲線

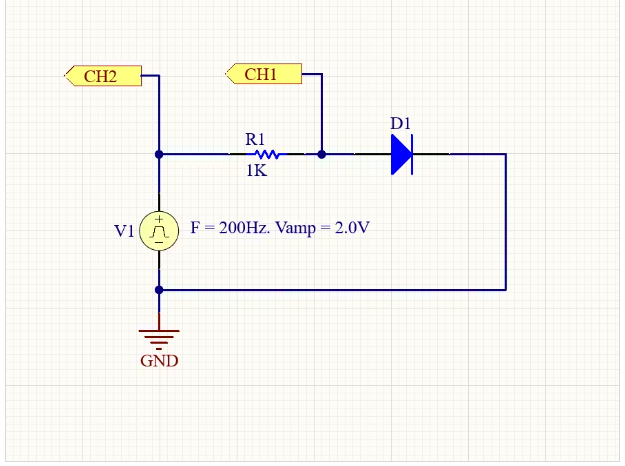

?帶串聯電阻的X-Y模式方法

?小型交流電壓源

?R：限制電流的串聯電阻

?X：二極管兩端的輸入電壓

?Y：電阻兩端的輸入電壓

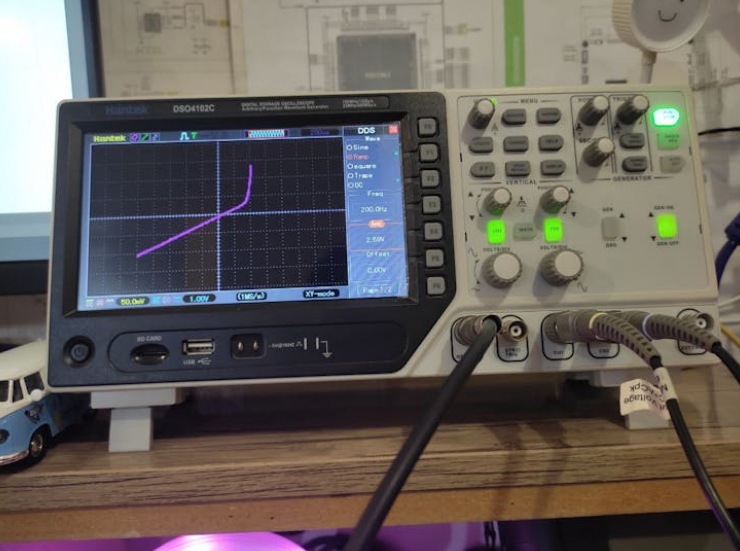

示波器設置:

?設置為X-Y模式

?連接X??二極管電壓，Y??電阻電壓

?二極管I-V曲線的應用

1. 檢查二極管類型和狀態

2. 測量二極管正向電壓

3. 分析整流和開關電路

4. 測量齊納二極管擊穿電壓

本文編譯自hackster.io
