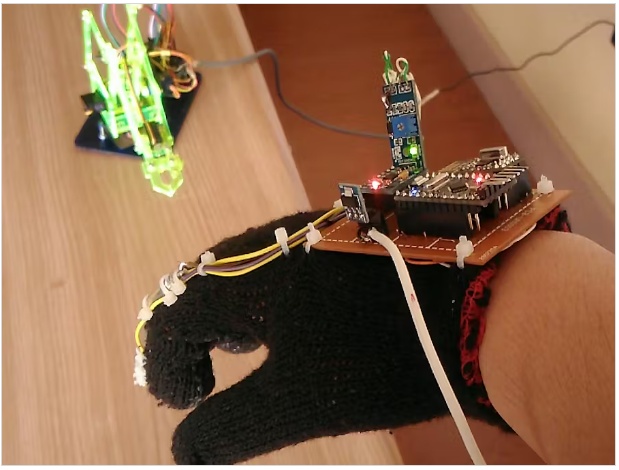

一個可以用包含IMU和伸縮傳感器的手套無線控制的機械手臂。

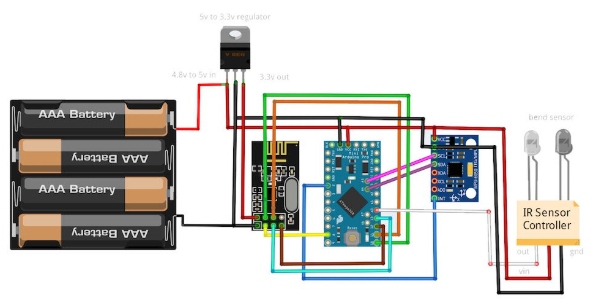

一個由nRF24L01分線板和Arduino Pro Mini供電的發送電路連接在手套上。該電路還包含一個IMU和彎曲傳感器。

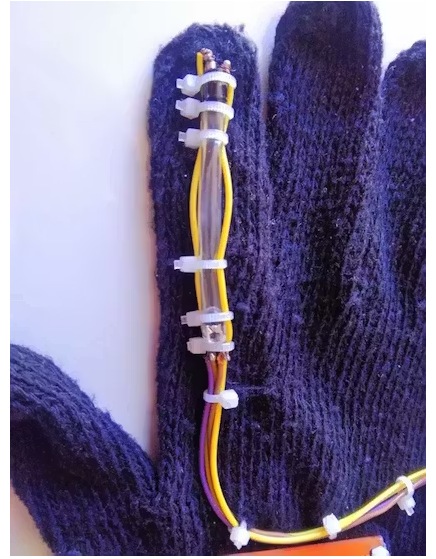

在這個項目中，我們使用了一個DIY的伸縮傳感器：

彎曲傳感器在管的兩端包含一個光發射器和一個接收器。當管彎曲時，光接收器接收到的光變少，從而檢測到彎曲。

MPU6050 IMU檢測手腕旋轉。通過nRF24L01收發器檢測并發送到接收電路。

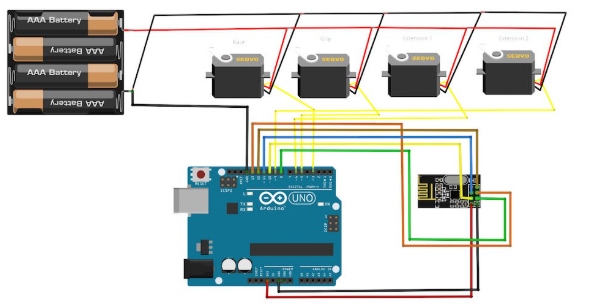

接收電路對來自發射器的數據進行解碼，并相應地移動四伺服機械臂。所使用的機械臂來自MeArm。

3D打印部件
