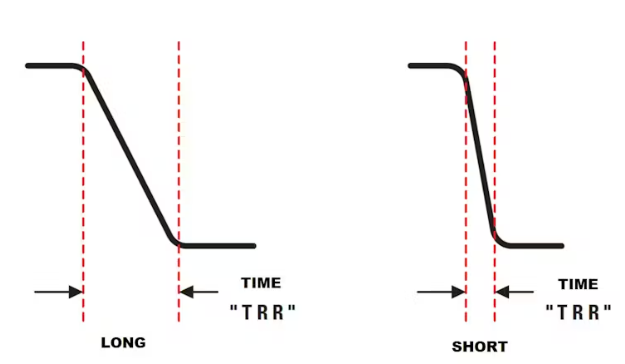

二極管的速度是衡量它從開到關的速度。這被稱為反向恢復時間。

PN結的作用就像一個小電容器。然后電壓在PN結上反轉，電容將在放電時抵抗這種變化。

功率整流二極管通常速度較慢，但對處理大電流和大量反向電壓進行了優化?！伴_關”二極管或“高速信號”二極管對速度進行了更優化，如常見的1N4148。

測量反向恢復時間(“trr”)

為了測量“trr”，我們首先需要通過對二極管施加正向電壓來給電容充電。

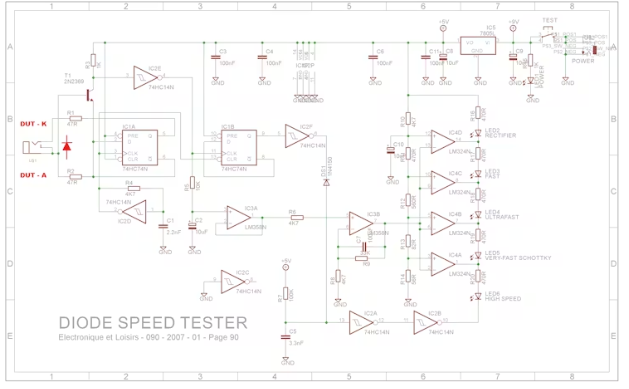

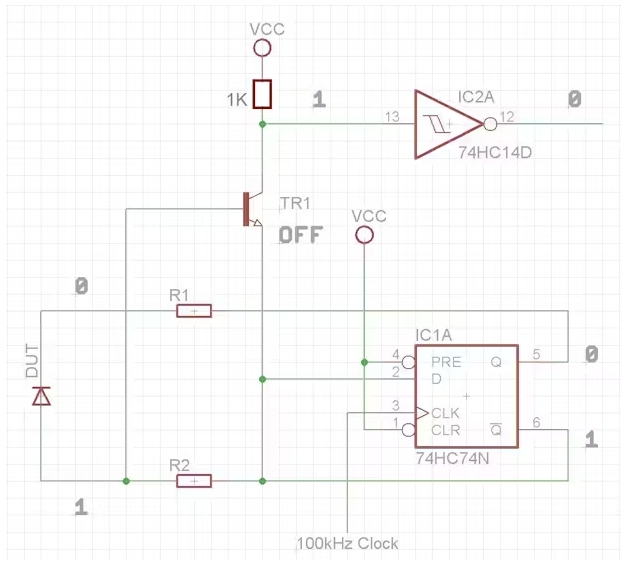

在該電路中，IC1A將每秒施加50,000次正向電壓和反向電壓。當Q為LOW和~Q為HIGH時，被測二極管(DUT)將正向偏置并對PN結上的任何電容充電。TR1的基極電壓低于其發射極電壓，因此晶體管處于OFF狀態。這將導致IC2A的輸出為LOW。

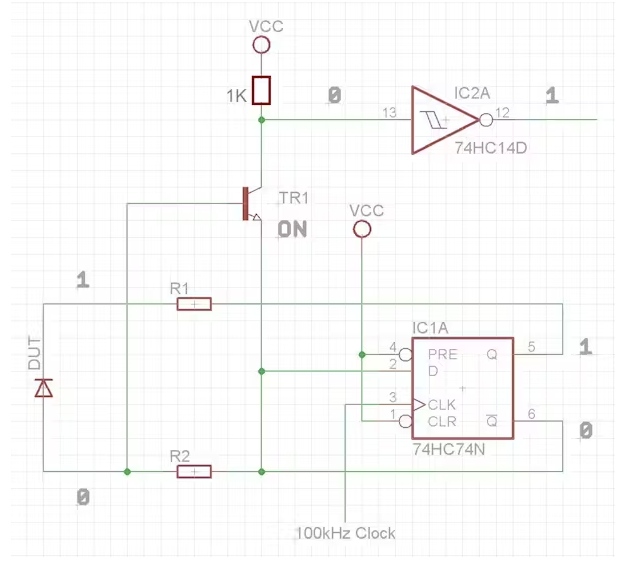

當Q變高，~Q變低時，被測二極管(DUT)將反向偏置，PN結上的任何電容都將放電。關斷的“延遲”導致電流仍然在R2中流動。由于TR1的發射極現在處于0V， R2上的電壓降足以接通TR1，直到PN結上的電容放電。這導致IC2A的輸出在TR1開啟時為HIGH。IC2A輸出為HIGH的時間量為“trr”時間。

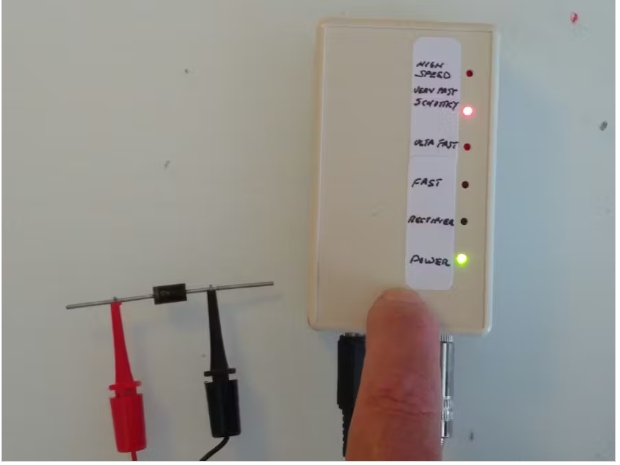

“trr”時間用于給電容器充電。“trr”越高，充電電容器上的電壓就越高。這個電壓然后被緩沖和放大，并饋送到由5個led組成的VU式儀表。

構建

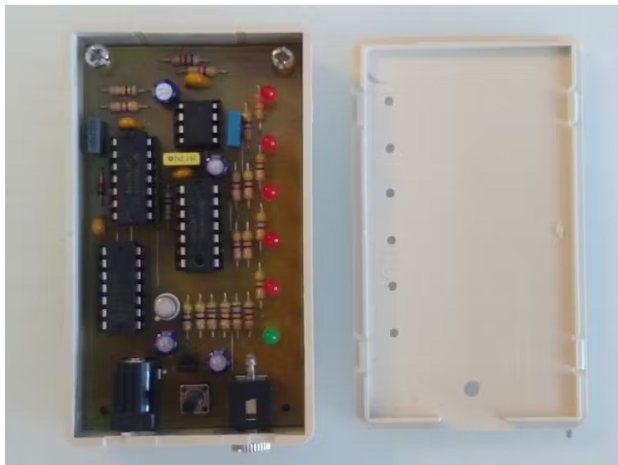

我有一些便宜的85mmx50mmx20mm的盒子，是我不久前在eBay上買的。每個不到1美元。

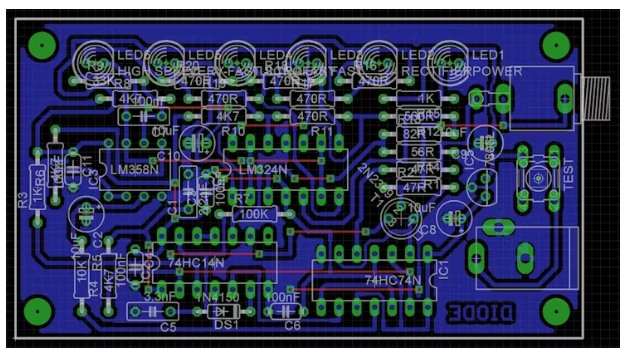

老鷹文件的PCB已包括，如果你希望得到他們的商業制造或你可以選擇使他們自己。我用墨粉的方法做了我的。
