1. 項目介紹

通過近距離物體探測雷達系統的實際開發，展示了將數字開發電路板Arduino Mega 2560（集成開發環境Arduino IDE編程）與個人計算機連接的材料，該個人計算機使用Processing軟件編寫的程序，使計算機能夠顯示雷達系統探測到的特定物體的視圖，用于近距離物體探測。

用于探測短距離目標的雷達系統的實際發展也將顯示所有必要的數字電子元件及其編程的實際連接方式，以顯示在教育中使用數字電子和編程的科學領域的重要性。其他科學領域和學科的過程。

另外，使用MS windows“Processing”軟件接收來自Arduino的數據，并在個人電腦上繪制雷達圖像。

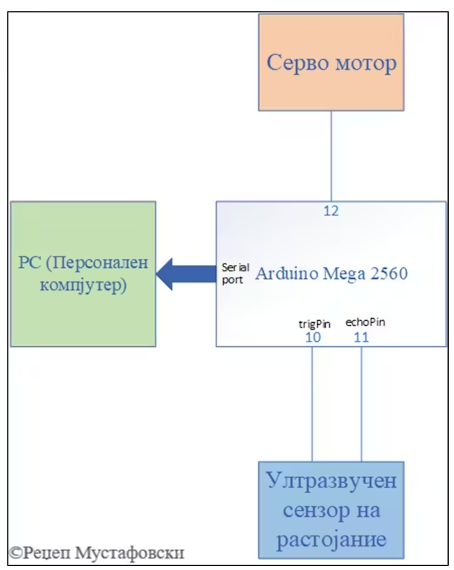

下面給出了連接的框圖。

2. Arduino與Processing的編程與交互

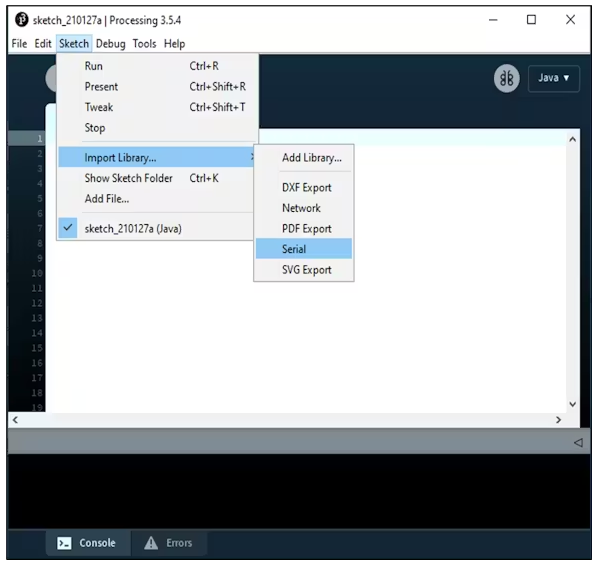

Arduino IDE軟件使Arduino Mega 2560的編程，以及所有必要的組件，如Arduino Mega 2560板，HC-SR04超聲波傳感器，伺服電機，原型板，連接線和超聲波傳感器支架，允許連接所有組件彼此和雷達系統的建設，用于探測物體在短距離。另一方面，在處理開發環境中開發的個人計算機程序使得讀取來自Arduino Mega 2560的數據成為可能。通過USB電纜連接提供通信和數據讀取。接收到信息后，PC程序繪制出超聲波傳感器HC-SR04給出的數值圖。為了在PDE中相互通信，首先進入一個庫，從“Sketch”字段定義通信方式，“Import library→Serial”字段，如下圖所示。

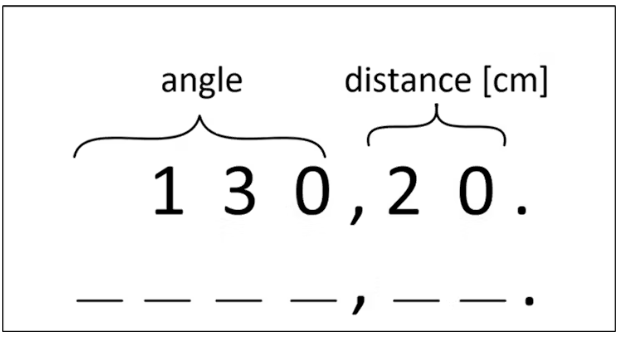

為了提供串行通信，必須定義一個串行端口，通常稱為myport，它允許我們與計算機上的端口進行串行通信。還需要為當前信息定義一個變量，以便順利地到達程序本身。在集成開發環境中，我們有setup（）和loop（）函數，在處理開發環境中，我們有setup（）和draw（）函數，值得注意的是，這里我們有draw（）函數，而不是loop（）函數。為了在處理開發環境中建立串口連接，即setup()，我們需要選擇Arduino Mega 2560連接的端口并下載必要的數據。與串行。Begin（9600）在集成開發環境中，value（9600）在處理開發環境中，其中兩個開發環境能夠相互通信。

3. 實用的外觀和雷達連接

根據到目前為止所展示的一切，我們對雷達及其操作的樣子有了一些了解。本節將通過圖像具體介紹雷達的外觀和功能。

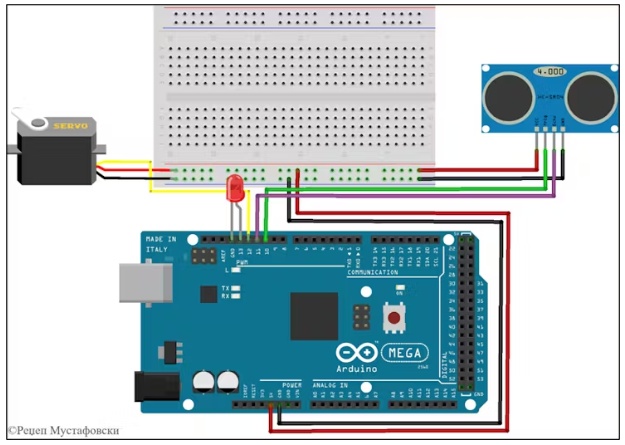

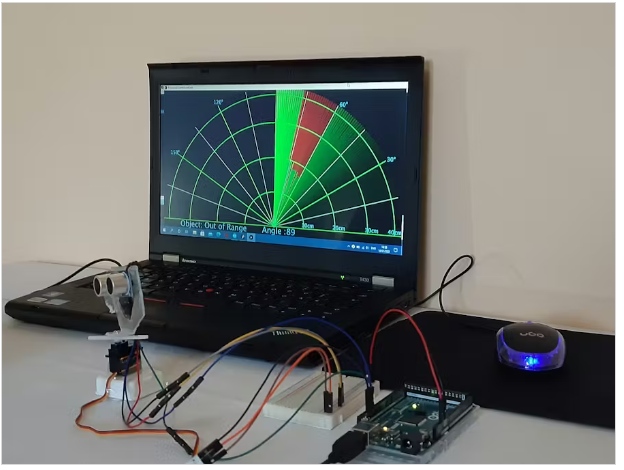

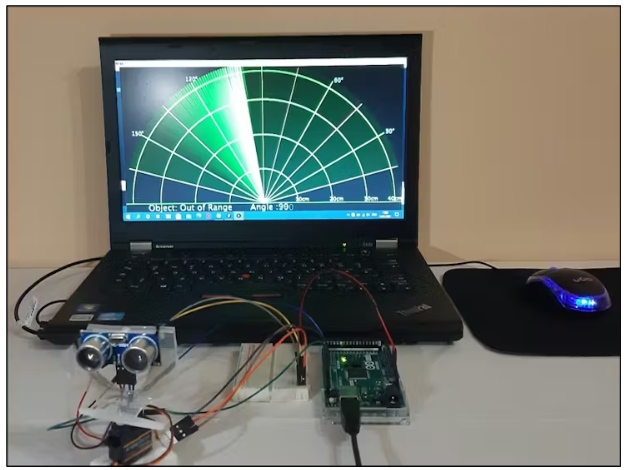

通過這個圖形顯示，下面的圖像給出了雷達在現實中的視覺表現?，F(xiàn)實中的不同之處在于超聲波傳感器本身是附著在伺服電機上的。在圖片中你可以看到不同顏色的電線連接，通常黑色的電線用來連接公共端或負極，紅色的電線用來連接電源的正極，而其他的電線可以隨意選擇。當連接其他部分和不同的電線時，重要的是連接時的可視性。連接可見性使得檢查連接的元素更容易。

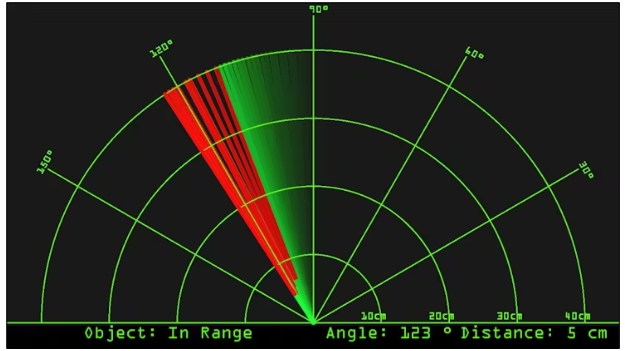

在Processing開發環境中開發的Processing程序根據信息繪制雷達表面并顯示檢測到的目標，如下圖所示。

根據給定的圖像，我們可以說超聲波傳感器注意到一個角度為123°，距離為5厘米的目標，因此在該區域我們有一個紅色的繪圖，這應該是一種危險的警告。作為我們實驗室碩士論文的一部分，用于檢測短距離物體的雷達系統如圖所示。

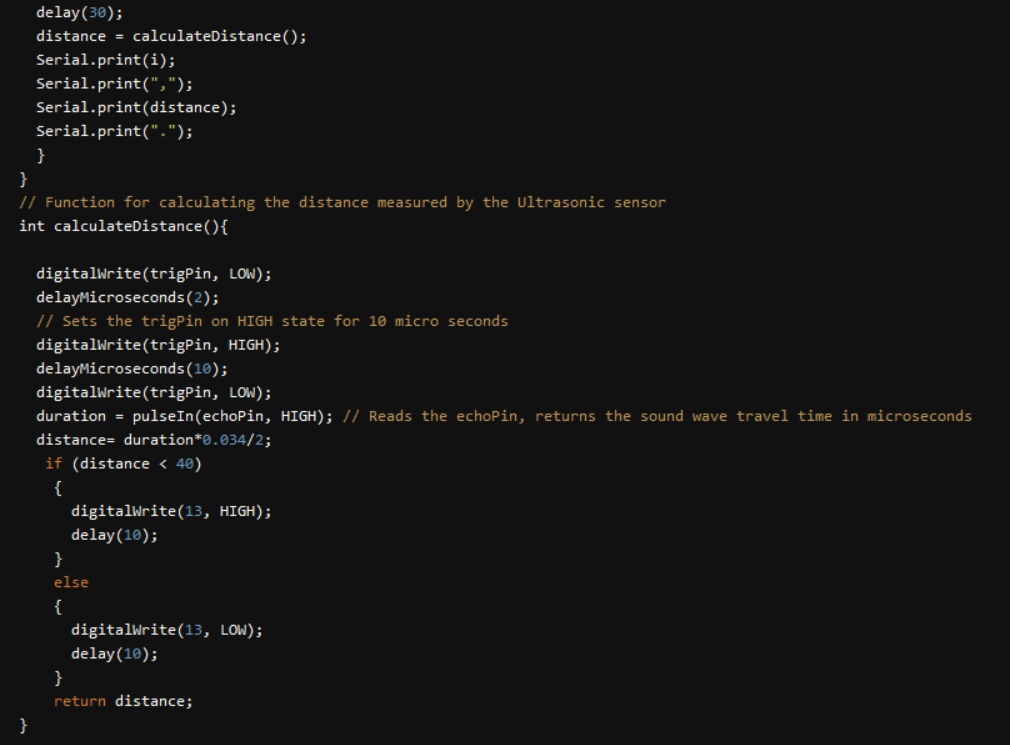

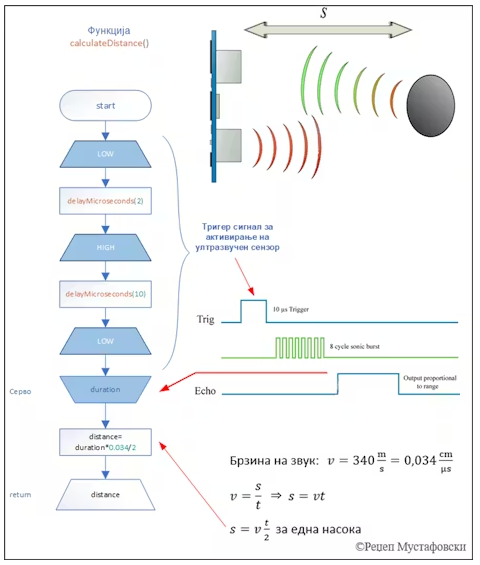

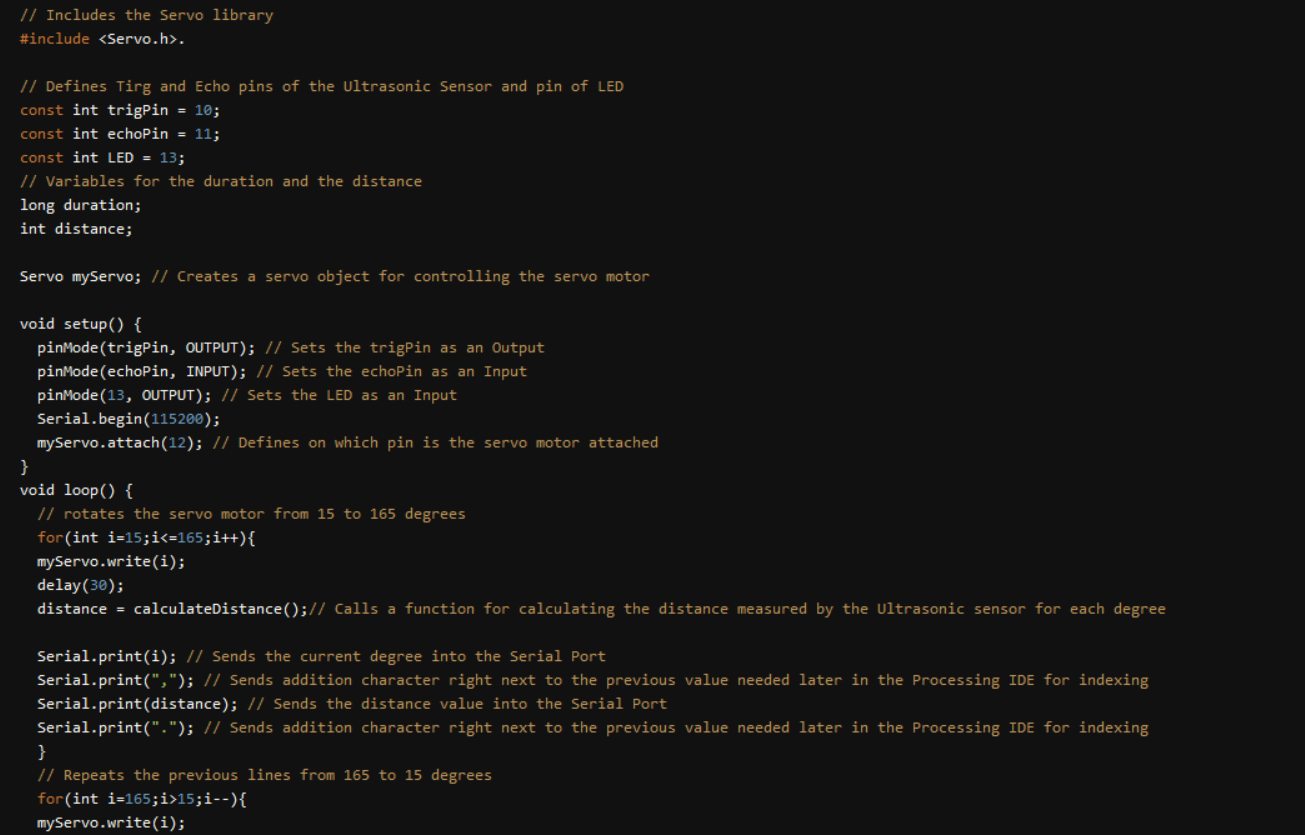

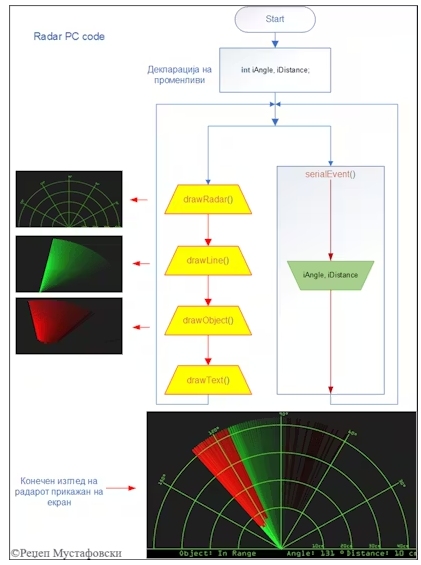

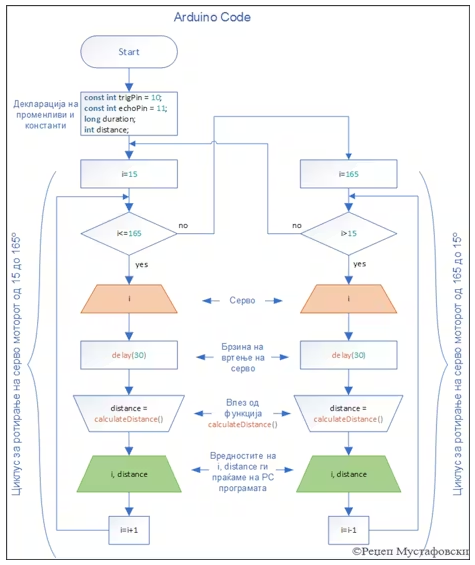

您可以在“代碼”一節下載代碼。下面給出了Arduino的算法和描述代碼工作方式的處理代碼。

4.使用QuickStego工具方便地顯示如何隱藏圖像中的信息

4.1.信息加密

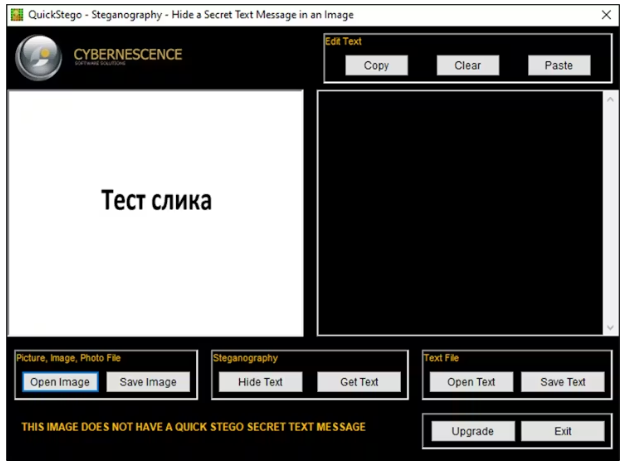

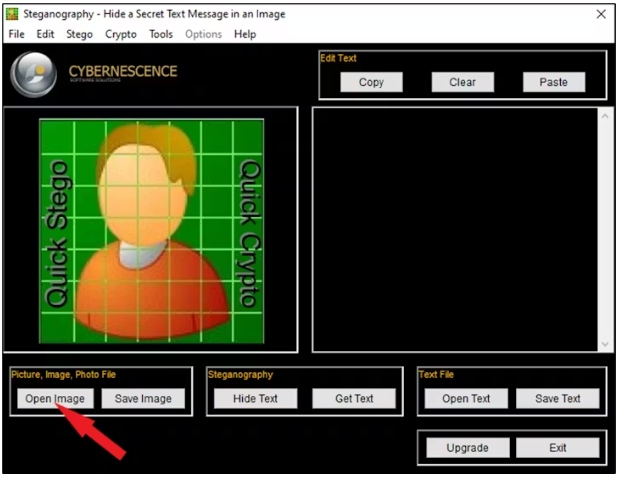

1)打開QuickStego工具，實現圖像隱寫，如下圖所示。現在點擊“打開圖像”打開一個圖像。

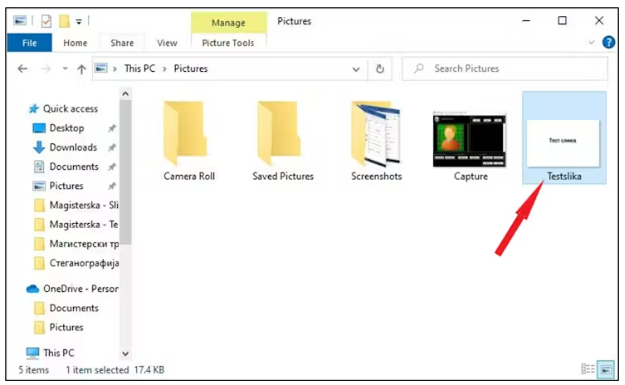

2)選擇如下圖所示的封面圖片，點擊任何將作為我們封面圖片的圖片進行隱寫，隱藏我們的機密數據。在本例中，我們將選擇標記為測試圖像的封面圖像，其上的文本將被隱藏。

3)選擇封面圖片后，加載到QuickStego中，如下圖所示。

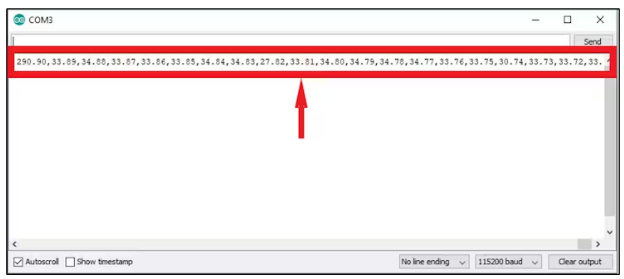

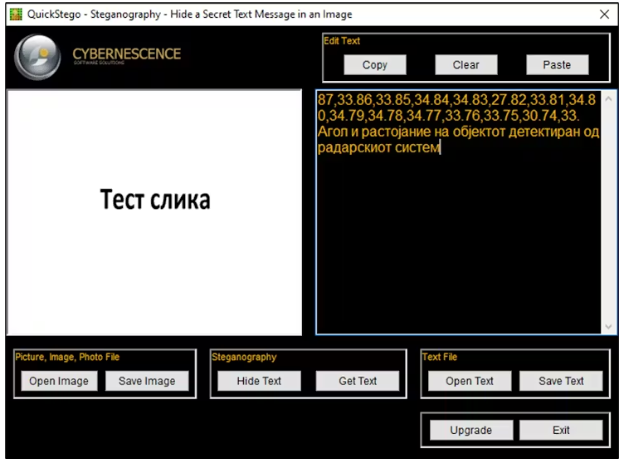

4)我們現在可以將我們的秘密信息寫在將執行隱寫術的工具上顯示的封面圖像上。此信息寫在封面圖像右側的黑色信息框中。將隱藏在圖像中的數據或信息從集成開發環境Arduino IDE的串口輸出中獲取雷達系統檢測物體的角度和距離，用于檢測物體。

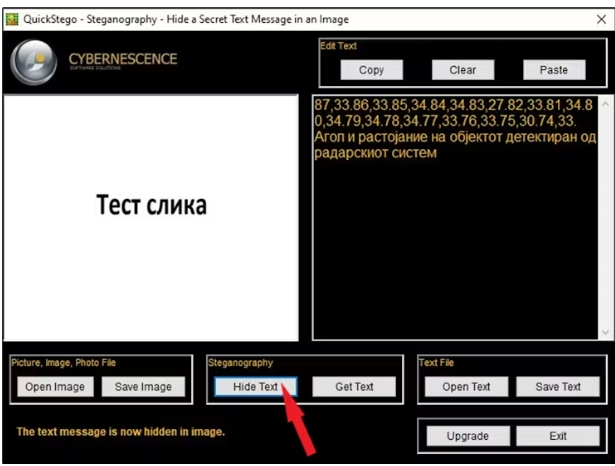

5)點擊“隱藏文本”按鈕，將文本隱藏并保存到圖像中，否則將不被保存。然后文本信息被隱藏在圖像中，如下圖所示。

6)點擊“保存圖像”按鈕保存圖像，QuickStego用戶可以選擇保存數據的圖像的位置。

這個文件在傳輸時看起來像任何正常的圖像，但實際上有一些秘密信息隱藏在圖像本身。

4.2. 解密信息

1)打開QuickStego工具，點擊“打開圖片”打開圖片，如下圖所示。

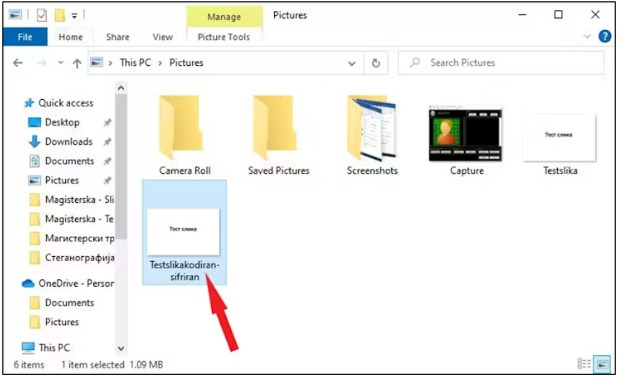

2)下圖選擇發送者收到的剪輯或封面圖片。

3)所選的封面圖像現在在QuickStego工具中打開，該工具將在黑屏中顯示隱藏的文本信息，如下圖所示。

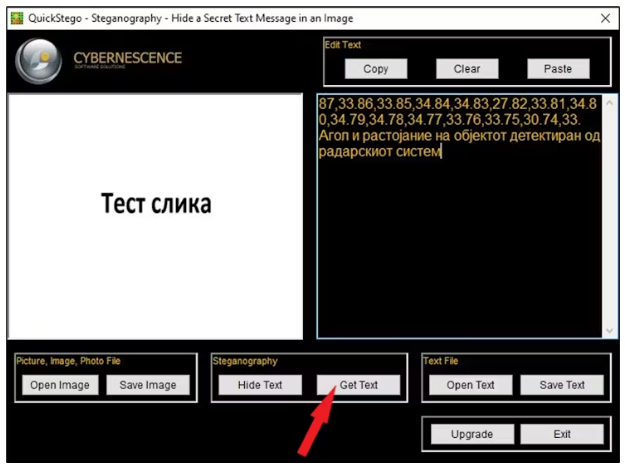

4)如果文本未顯示，可通過點擊“獲取文本”按鈕獲取，顯示封面圖像的隱藏文本，如下圖所示。

代碼
