如果您有興趣了解電子產品的最基本基礎知識，那么LOGIX將幫助您完成

邏輯門是對一個或多個輸入信號進行邏輯運算以產生輸出信號的電子電路。它們是數字電路的構建模塊，用于創建復雜的數字系統，如微處理器、計算機和其他數字設備。

在這個項目中，我們將討論如何創建一個邏輯門培訓板，我們稱之為LOGIX。LOGIX是一種電路板，可以接收任何邏輯門，并根據使用的門產生輸出信號。我們將解釋每個最常用的邏輯門是如何工作的，并演示如何將它們組合起來創建更復雜的電路。

供應

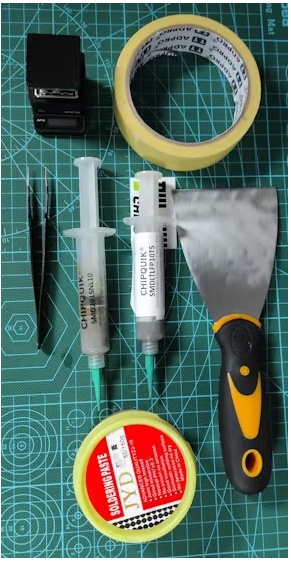

我在我的家庭實驗室設計和組裝了LOGIX，所以如果你想遵循相同的過程，那么你可能需要以下工具：

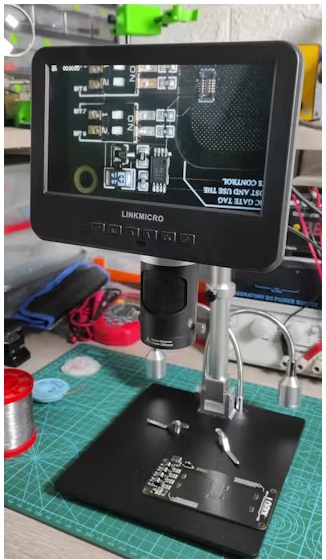

?數碼顯微鏡相機LINKMICRO

?錫膏CHIPQUIK SMDLTLFP10T5

?助熔劑去除溶劑

?磁帶

?抹刀

?熱板MHP30

?烙鐵焊機WE1010NA

?精密鑷子

邏輯電路設計

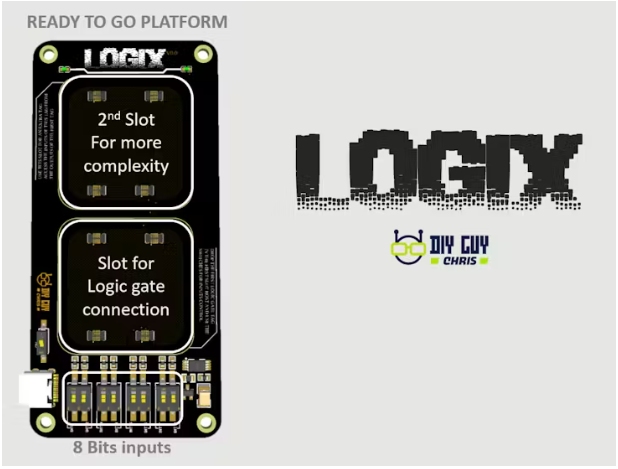

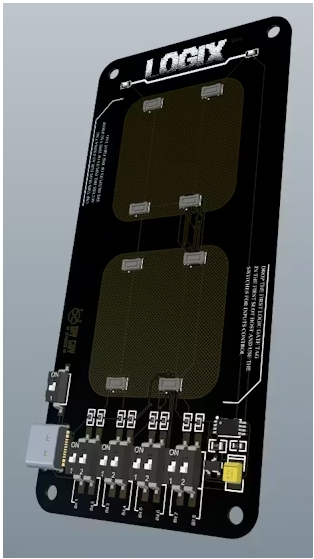

為了創建LOGIX主控板，我們使用了Altium Designer。主控板有8位輸入連接到插槽中，我們可以在插槽中連接另一個具有邏輯門的小電路板。這樣，我們可以將輸入開關連接到門，主控板有第二個插槽，我們可以在那里連接第二個門。第二個插槽的輸入連接到第一個插槽的輸出，允許我們組合兩個邏輯門來產生更復雜的電路。

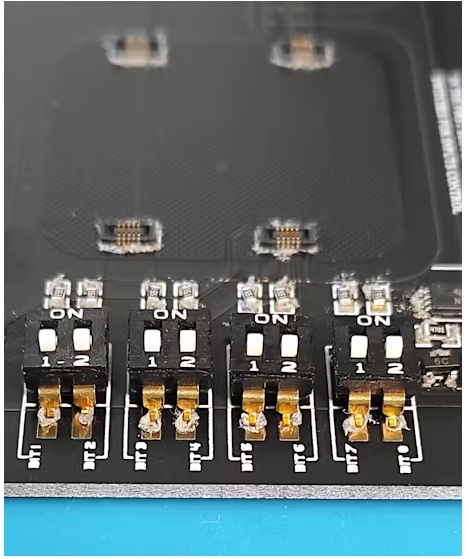

我們在每個插槽上需要四個夾層連接器，所以我們總共使用了八個連接器。我們放置了一個USB C連接器用于供電，一個電源開/關滑動開關和四個滑動開關用于8位輸入。為了使主控板看起來更酷，我們添加了一個NE555 IC，以便在主控板上電后立即產生兩個led的呼吸光。

為了創建邏輯門圖章pcb，我們從Octopart獲得了所有7個邏輯門IC CAD文件。我們在每個標簽上都引入了LED輸入輸出指示燈，這有助于顯示當前的邏輯組合。每個標簽有4個夾層連接器，我們將所有下拉電阻，led和邏輯門設置在頂層，夾層連接器設置在底層。

電路組裝

然后，我們生成了與設計相關的GERBER文件，并從JLCPCB與邏輯門印章PCB一起下了PCB訂單。

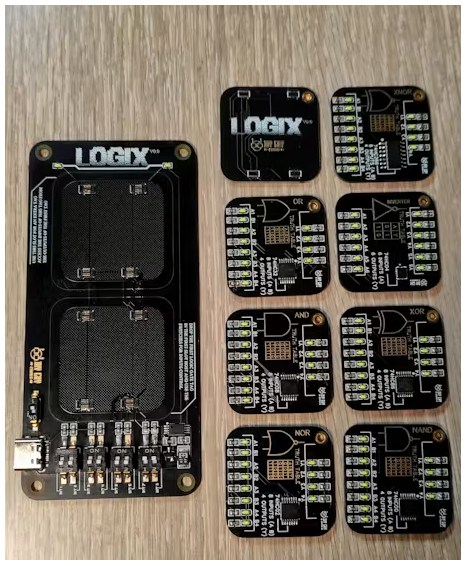

六天后，我們收到了一個大盒子，里面裝著主控板和邏輯圖章。然后，我們將錫膏應用到所有暴露的部件的墊和放置組件。

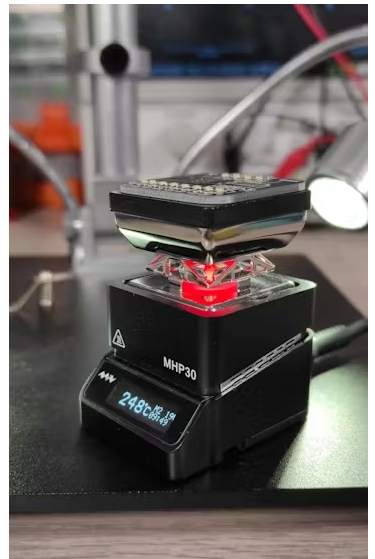

對于手動組裝，我們始終遵循Altium 365提供的組裝應用程序，以避免任何焊接錯誤，如錯位或錯誤的零件方向。我們使用了一個迷你熱板來組裝邏輯標簽和LOGIX主控板。

測試結果

把所有的部件焊接好后，我們用一些助焊劑去除溶劑清洗了板子。LOGIX主控板已準備好進行電源測試，夾層連接器焊接得非常好。

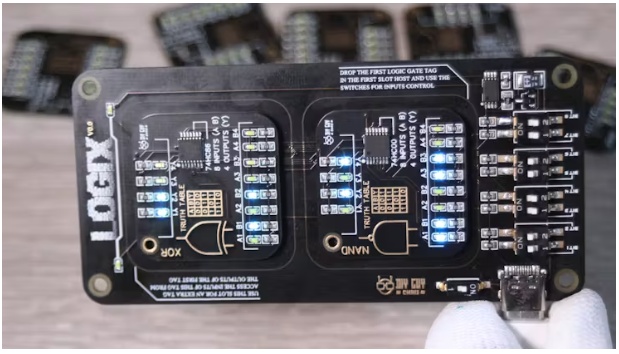

LED開始呼吸，LOGIX設備已經準備好接收邏輯印章，這樣我們就成功地完成了LOGIX制作。

總之，對于任何想要學習邏輯門和數字電路的人來說，LOGIX邏輯門培訓板是一個很好的工具。它易于使用，并且可以以各種方式組合以創建更復雜的電路，可以執行更復雜的邏輯操作。
