這是最有趣也是最難做的實驗之一，為什么?因?yàn)槲覀円龅碾娐酚悬c(diǎn)復雜。

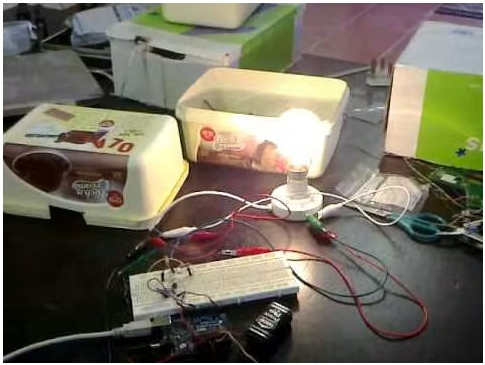

網上的大多數教程都是用繼電器來開關交流加熱器來增加溫度，這不是控制水溫的準確方法，也無法達到你的目標溫度。

用一個簡單的例子來解釋它：你想把水的溫度提高到60攝氏度左右，有了繼電器，當你達到60攝氏度時，繼電器關閉加熱器，這使得溫度迅速下降，所以繼電器會打開，然后再次迅速提高溫度，所以繼電器會在很短的時間內打開關閉，這會損壞繼電器，可能會損壞加熱器本身。

調節溫度的最佳方法是控制在交流加熱器上施加的交流電壓輸出。

建立一個(蹩腳的)交流三極管電路不僅不專業，而且也不能很好地工作，不適當?shù)纳崞?，沒有保護交流短路或過載電流，最重要的是沒有保護你，任何小故障都可能殺死你，要小心。

那么讓我們來看看控制交流加熱器的最佳方法，并提供高保護，防止觸電危險，并讓我們完全控制水溫。

我們想要控制交流熱水器，通過溫度傳感器的反饋信號來控制水的目標溫度，我們想要控制交流熱水器上的交流電壓，這樣我們就可以準確地控制水溫。

我們將使用LCD來顯示所有的信息和參數。

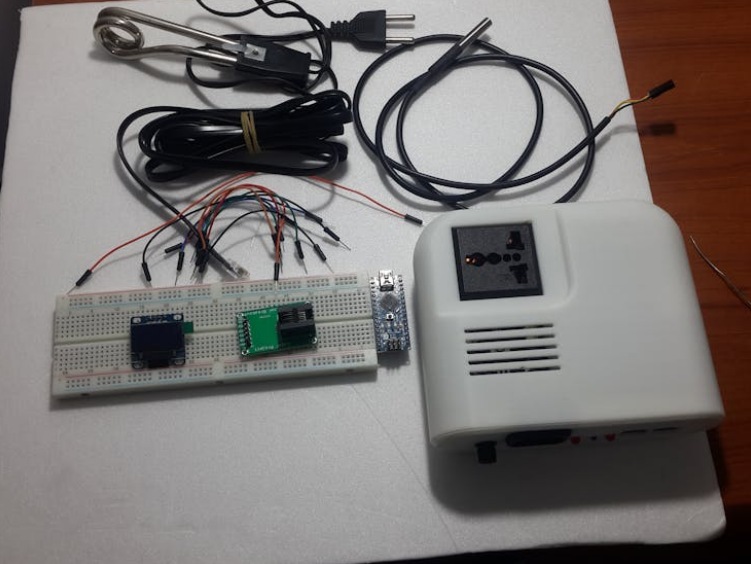

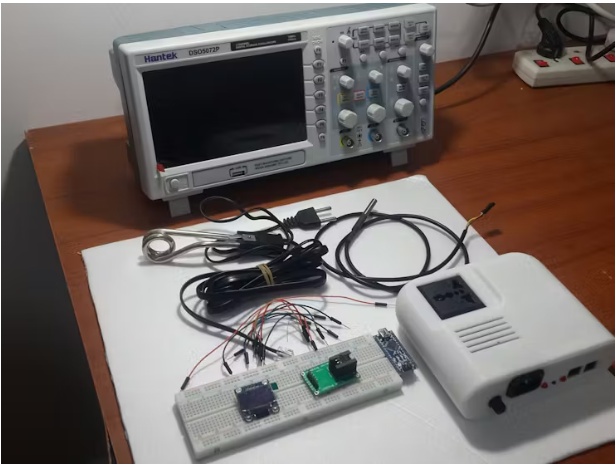

我們需要的組件是：

?“我用的是Arduino Nano”。

?交流熱水器300W。

?“我用了Sugar300”。

?電源線C14。

?OLED 0.96英寸顯示屏。

?DS18B20防水溫度傳感器。

?4.7 k電阻

?RJ12電纜。

?RJ突破。

?面包板和無焊跳線

?Oscillscope“可選的”。

因?yàn)槲覀兛吹讲恍枰魏温懵兜碾娋€，或切斷任何交流電線來連接組件在一起“像在繼電器電路”。

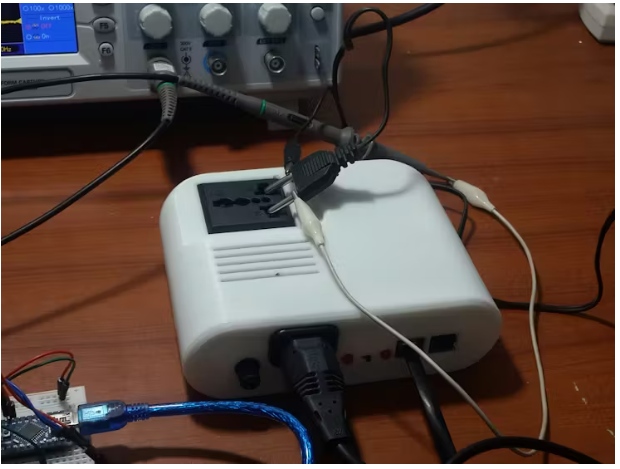

我們將使用示波器查看交流電壓波形，并確保糖裝置控制熱水器上施加的交流電壓。

最后你要做的就是

?連接將熱水器元件連接到Sugar設備輸出插座。

?將交流電源線連接到sugar設備上電。

連接sugar device與arduino之間的RJ12線，使用RJ breakout將電纜連接到arduino nano。

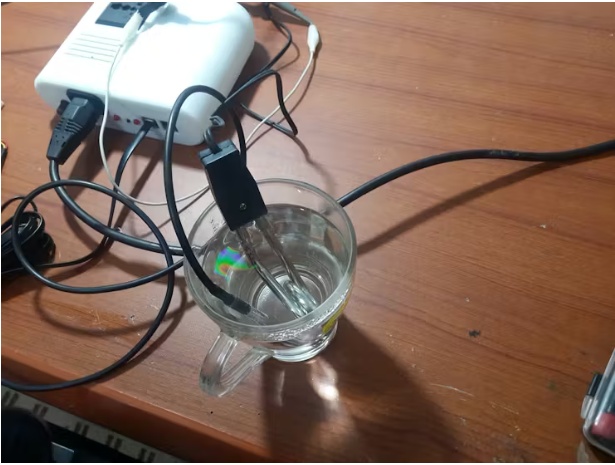

你還需要一杯水，把帶有DS18B20傳感器的加熱器放在里面

在這次測試中，我面對的是每個人都可能發生的事情，交流加熱器的功耗大于300W，交流電流高于我的預期，感謝Sugar設備，交流保險絲保護電路并切斷電源，對于這種情況，Sugar能夠保護您自己和您使用的設備免受任何短路或過載故障。

互聯網上所有類似的電路都不會這樣做，你將受到交流電的擺布，交流電會損壞所有未受保護的組件，并將你的生命置于威脅之下。

記住安全是第一位的。

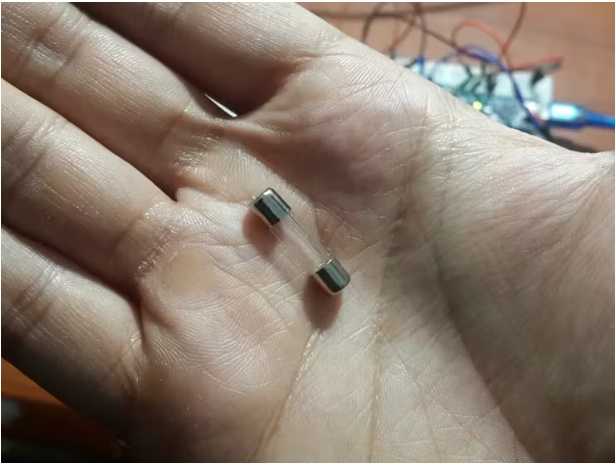

用糖安全地拆下保險絲，換一個新的，不需要打開設備或接觸任何危險的交流部件。

最后要說的是：您需要觀察溫度目標和傳感器溫度，并調整代碼中的輸出電壓值，轉到“void UpdatePWM()”并更改值以匹配您的要求.

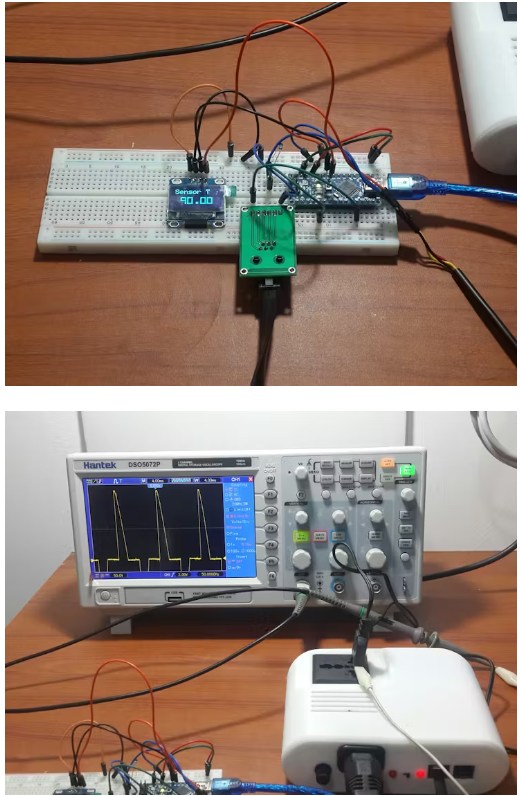

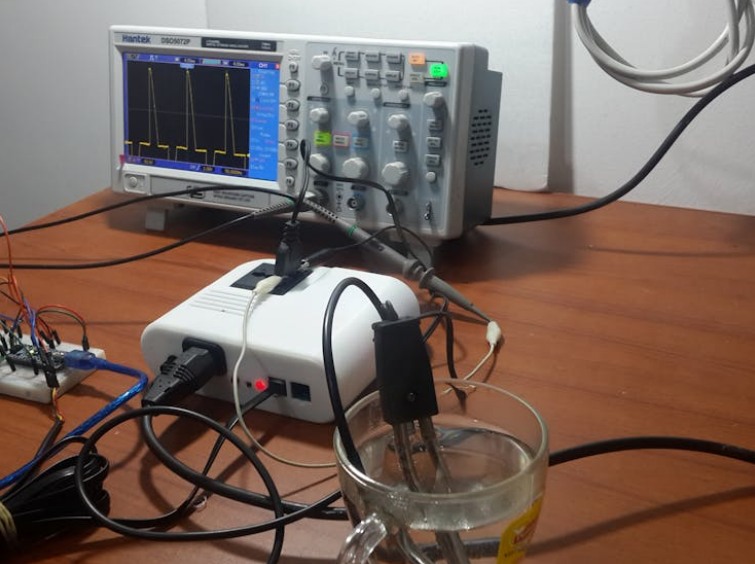

可以看到示波器波形顯示糖是如何控制交流電壓輸出
