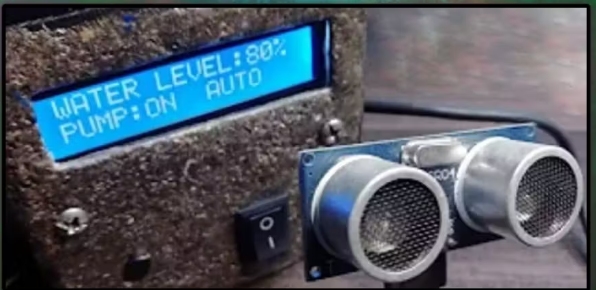

通過計算從超聲波傳感器接收到的數據來開關水泵的開/關。在液晶屏上打印泵的狀態和模式。

這是一個有點難的項目。但我將以一種簡單的方式解釋它。

它是如何工作的?

Arduino通過計算從超聲波距離傳感器接收到的數據來打開/關閉水泵。如果數據距離傳感器有一定距離(以代碼為單位-英寸)，那么Arduino就會打開水泵。打開后，它檢查數據是否距離傳感器有一定距離(以代碼為單位-英寸)，然后Arduino關閉水泵。

我是怎么做這個項目的

我很擔心水箱里的水會溢出來。我失去了大量的水分。所以，我開始想辦法擺脫它。我想到了做一個控制水泵的系統。

我開始實際地思考，邏輯地編寫代碼。但是，我?guī)砹艘粋€壞消息——“不能正常工作”。

然后我拿起我的手機，開始尋找這樣一個。經過一番搜索，我找到了那篇文章。它來自youtube。這不是我的項目。它的所有者是：Kiyani實驗室

所需組件：

?Arduino Uno

?16 × 2液晶顯示器

?超聲波傳感器(HCSR-04)

?電路試驗板

?電位計(10 k)

?跳線(母-公)

?1 k電阻

?繼電器模塊

?按鈕

?SPST開關

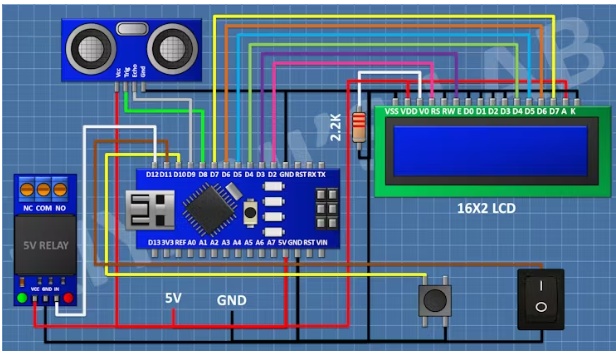

線路圖

接線是否如電路圖所示

超聲波傳感器到Arduino Uno:-

超聲波傳感器地(地/陰極)到Arduino Uno的地腳。它的Vcc引腳(5v/陽極)到Arduino Uno的5v引腳。

它的三角(輸入)引腳到Arduino Uno的D8引腳和Echo(輸出)引腳到Arduino Uno的D9引腳。

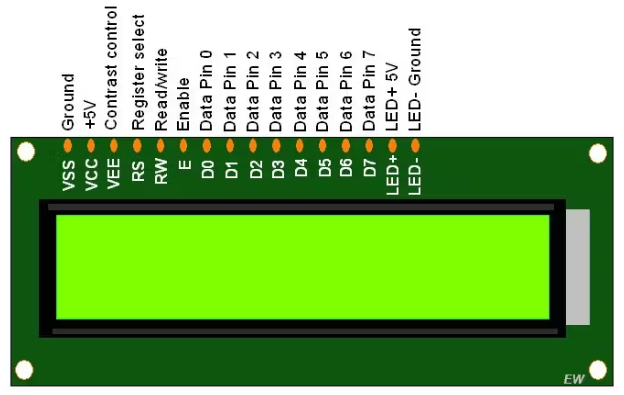

LCD屏幕Arduino Uno:-

VSS - GND

VCC - 5v

VEE/VO -電位器雨刷針(中心針)。電位器其他兩個端腳-一個到Arduino Uno的5v和其他到它的Gnd

Rs - d2

RW - Gnd

E - d3

D0 -接地/無連接

D1 -接地/無連接

D2 -接地/無連接

D3 - Gnd/無連接

我們沒有連接LCD屏幕的(D0, D1, D2, D3)引腳，因?yàn)槲覀兪褂?位模式來顯示文本。

D4 - D4 (Arduino Uno/Nano/Mega/任何其他板)

D5 - D5 (Arduino Uno/Nano/Mega/任何其他板)

D6 - D6 (Arduino Uno/Nano/Mega/任何其他板)

D7 - D7 (Arduino Uno/Nano/Mega/任何其他板)

Led陽極[簡寫形式- A] / (Led +) - 5v (Arduino Uno)

注意：在連接時使用電阻(我使用1k)。否則，led可能會因高壓而燒毀。

Led陰極[簡寫- K] / (Led -) - Gnd (Arduino Uno)

RelayToArduinoUno: -

將繼電器模塊IN(信號/輸入)連接到Arduino Uno的D12引腳。

繼電器的Gnd到Arduino Gnd。它的5v引腳到Arduino的5v

模式(自動/手動)SwitchToArduino: -

交換機一端接Arduino的Gnd，另一端接Arduino Uno的D11。

泵(開/關| DISTANCESET) SwitchToArduino: -

將按鈕開關一端接Arduino的Gnd，另一端接Arduino的D10引腳。
