在嵌入式系統、可穿戴設備和物聯網產品中，可靠地為設備供電是一個常見的挑戰，尤其是在頻繁插拔可能導致連接器磨損或?qū)R問題的情況下。為了解決這個問題，磁彈簧腳充電接口提供了一個強大的，用戶友好的替代方案。

在本文中，我將介紹一種USB-to-magnetic pogo pin充電線，解釋它的工作原理，并為制造商和產品設計師探索實際用例。

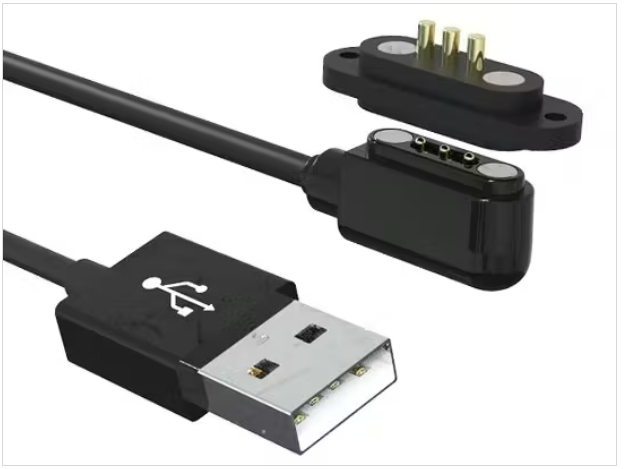

什么是磁力彈簧腳充電器?

磁性彈簧腳充電器結合彈簧彈簧彈簧腳與磁性對齊，允許電力傳輸沒有傳統的機械連接器。

關鍵部件:

?USB-A電源輸入

?用于穩定電接觸的彈簧彈簧銷

?磁對接自動對準

?可拆卸的配合墊安裝在設備上

一旦電纜靠近設備，磁鐵引導引腳進入位置，確保不需要用戶的努力就能保持一致的接觸。

為什么要使用Pogo Pin充電解決方案?

與Micro-USB或USB-C連接器相比，彈簧腳充電器具有以下優點：

耐用性

?無外露母頭連接器

?減少機械磨損隨著時間的推移

?適用于充電周期頻繁的設備

設計的靈活性

?啟用密封或防水外殼

?適用于戶外，醫療和工業設備

易用性

?磁性卡扣式連接

?無需手動校準插頭

?適合單手操作

典型的應用

這種充電電纜常用在：

?可穿戴設備(智能手環、健康監測器)

?物聯網傳感器和數據記錄器

?手持式測試設備

?充電支架和塢站

?原型和開發板

對于制造商來說，在構建難以訪問傳統USB端口的機箱時，它尤其有用。

電氣因素

當將彈簧腳充電接口集成到您的項目時，請記?。?

?引腳配置(如VBUS、GND、可選數據引腳)

?彈簧腳的電流額定值

?接觸電阻和電鍍材料

?電纜應變緩解長期可靠性

大多數USB供電的pogo引腳電纜設計為5V輸入，使其與標準USB電源和開發板兼容。

結論

磁性彈簧腳USB充電線是一個簡單而強大的解決方案，為現代硬件項目。它們提高了耐用性，簡化了用戶交互，并實現了更清潔的工業設計-特別是在緊湊或密封的設備中。

無論你是在制作一個新的物聯網產品原型，還是在改進一個可穿戴設計，這種充電方法都非常值得考慮。

本文編譯自hackster.io
