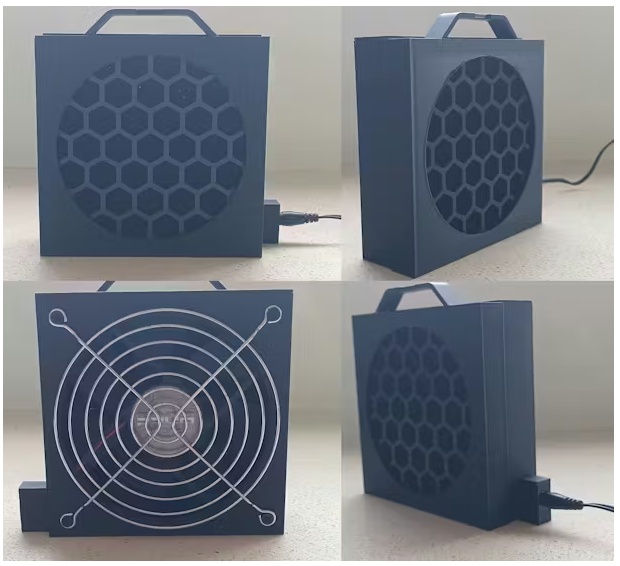

這是我在JustJirHere上發布的“帶自定義活性炭過濾器的錫煙提取器”的構建。將80毫米風扇更換為120毫米風扇，進行了重新設計。我還增加了一個直流電源插孔，這樣風扇就可以從標準的12V電源磚供電。

3D打印技術

大部分的建造時間都在3D打印零件上。它們?nèi)缦拢?

“過濾器風扇支架120毫米-頂部。Stl " - 0.2mm層高，無支撐

“過濾器風扇支架120毫米-蓋子。Stl " - 0.2mm層高，無支撐

“過濾器風扇支架120mm -底座。Stl " - 0.2mm層高，無支撐

“過濾器風扇支架120mm -外殼。-帶支撐的0.2mm層高度(如果你的切片機支持它們，最好是樹支撐)。

組裝

首先，您需要確保風扇朝向正確的方向。它需要從后面吹氣。這意味著風扇標簽需要面對后面的情況下。

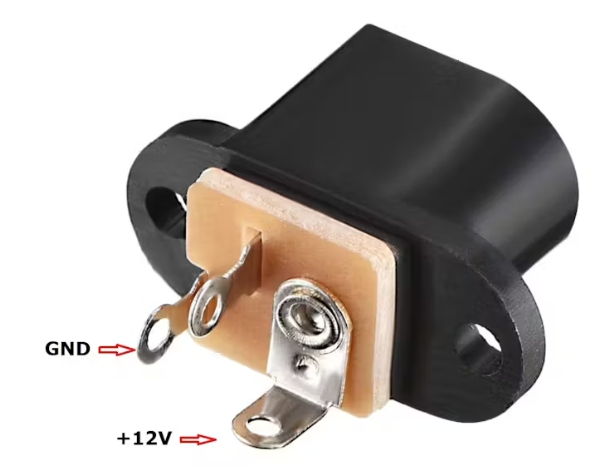

接下來你需要把風扇電線剪到6厘米左右。將風扇連接到直流電源連接器上，確保紅色線接12V引腳，黑色線接GND引腳。如果你的風扇有3或4根電線，不要連接其他的。

通過插入12V電源測試風扇。將風扇插入機箱中，確保電源插座位于安裝風扇底座的角落。還要確保風扇上的標簽朝向背面(背面有4個風扇安裝孔)。

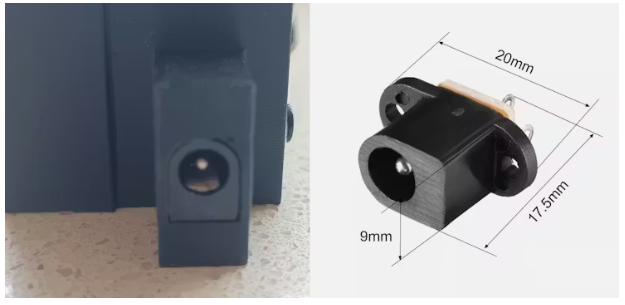

當風扇大約插入一半時，將直流插座推入所提供的孔中。它很緊，但穿進去時不要太用力。一旦到位，添加兩個6mm M2螺釘來固定它。

將風扇與其安裝孔對齊，并將風扇格柵置于機箱外部。用4顆風機螺釘固定風機。

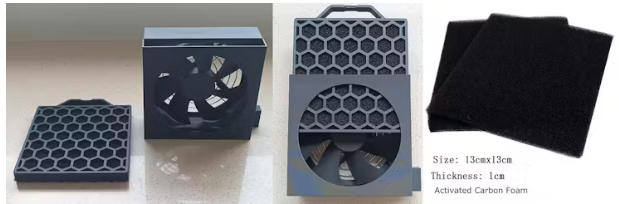

切割活性炭泡沫以適合泡沫支架。合上支架，將支架滑入機箱。

現在，您可以應用電源，并確保您的煙氣提取器工作的廣告。一旦你對它的操作滿意了，就用強力膠在頂蓋上蓋住風扇。

結論

一個簡單但有用的構建，將消除焊接您未來的項目時那些危險的煙霧。
