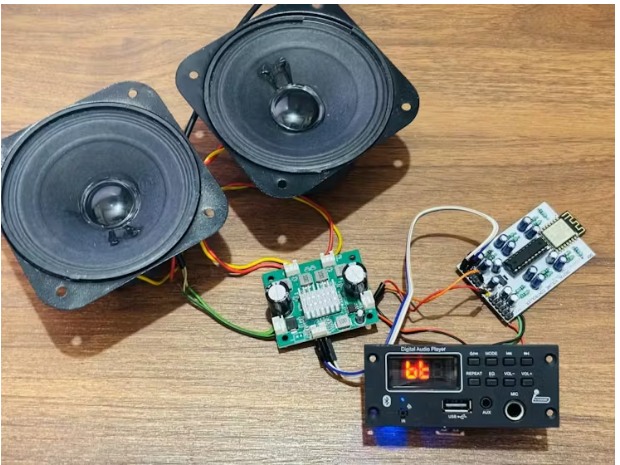

在過去，我上傳了許多關于如何設計一個完美的前置放大器的教程。為了爭得最好，這次我正在開發一些新的前置放大器，它們都是基于一個單一的IC。有趣的是，我們可以通過一個網絡服務器通過WIFI來控制這些前置放大器。今天，我們在這里，PT2258，一個6通道電子音量控制器IC，專為新一代AV多通道音頻系統。

因此，這是一個全數字系統，其中我們有一個I2C控制接口，衰減范圍為0到-79dB，每步1dB，低噪聲，高通道分離。這是非常有趣的，因為現在我們不需要那些大電路和電位器來調節音量通過任何微控制器。

封裝在20個引腳，DIP或SOP中，PT2258的引腳分配和應用電路經過優化，易于PCB布局和節省成本。雖然系統可能有一些缺點，因為一切都是基于一個集成電路和一些外部組件，工作的靈活性與這個系統的業余愛好者減少。

這種類型的IC用于環繞聲類型的東西，我們需要調整兩個以上通道的音量。PT2258列出的一些特性如下：

?最少外部組件

?衰減范圍：0到-79dB每步1dB

?工作電壓：5 ~ 9v

?低噪聲，信噪比>100dB (a加權)

?高通道分離

?I2C總線控制接口

?可選擇的地址

?6通道輸出

組件要求:

?PT2258

?ESP12E / ESP8266

?47uf/10uf電解電容器

?10 k / 100 k電阻

?3.3V AMS1117穩壓器

?一些引腳頭

?5V電源

線路圖:

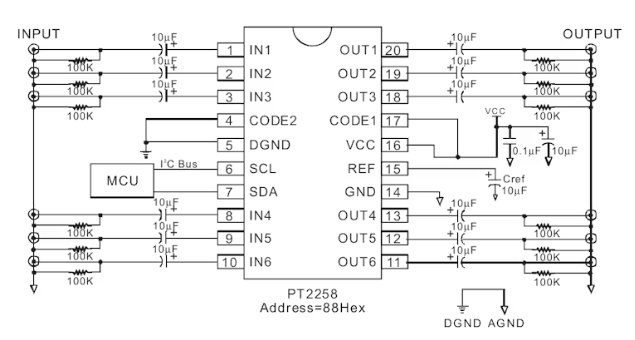

我參考了數據表中給出的電路。在這里，您可以看到IC有6個通道。我們需要6個輸入和6個輸出。如果沒有信號，則輸入端通過一個100K的電阻參考地，并且還存在一個10 μF的耦合電容，其行為類似于電阻布置的濾波器。因為電路是固定的，唯一的控制輸入到IC是I2C總線，允許我們連接任何微控制器。

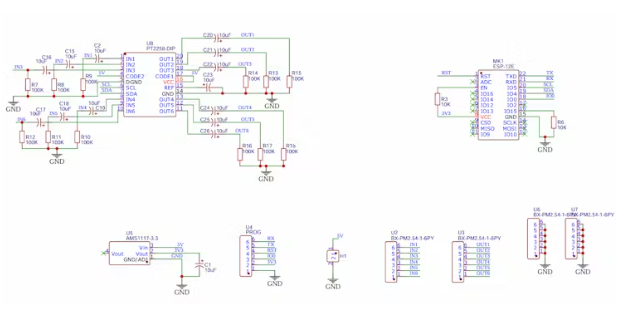

現在，這是我用于IC的電路圖。由于我們只有一個I2C總線，ESP8266支持該協議，并且它具有Wi-Fi，因此我們可以利用這些功能。有很多修訂版，你會發現在互聯網上使用相同的代碼和庫為這個DSP。但是現在有了這個微控制器和web服務器，我們省去了很多組件。無需在屏幕上打印數據，無需外部按鈕。然而，總是有一個選項這樣做，因為大多數微控制器的gpio是可用的。

PCB設計:

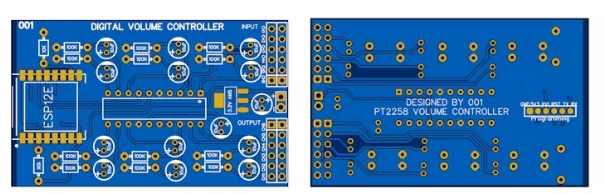

我想保持系統最小，原因是在同一電路板上有模擬和數字部件，數據通過SCL和SDA線傳輸。音頻頻率不高，但我們應該遵循適當?shù)闹笇?dǎo)方針。最好的辦法是把這些數字信號從模擬信號中分離出來，用地平面把它們包圍起來。

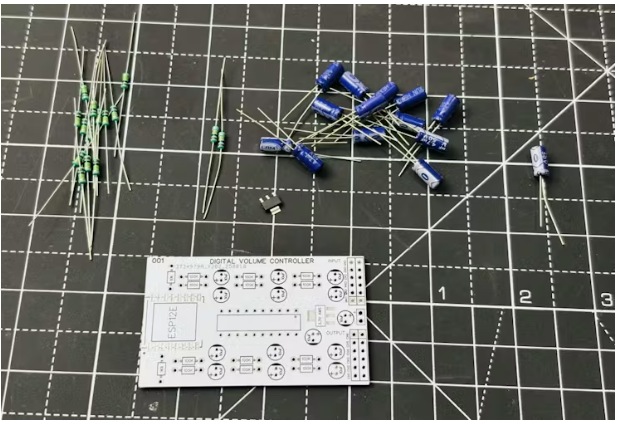

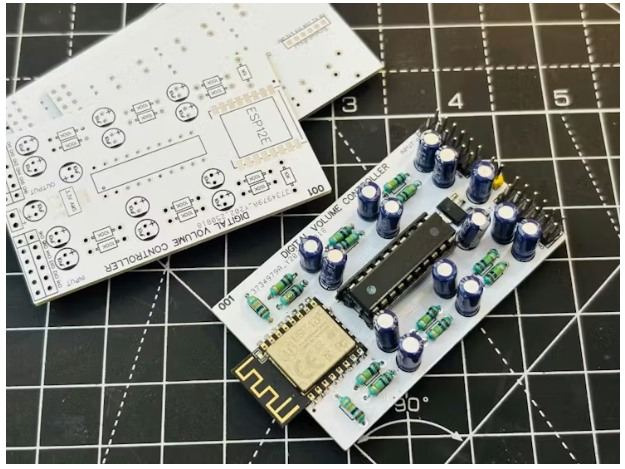

對于組裝，因為我主要使用的是THT組件，可以手工焊接，而且只有ESP8266是使用SMD焊盤的組件，你可能會遇到一些問題。盡管如此，我總是建議先焊接SMD，然后移動到tht，最后到頭部部分。這樣，用最少的時間和精力，你可以焊接這塊板。所有到FILES: GERBER/BOM/CPL的鏈接在這里。

在設計中也是如此;我在兩層上都使用地面填充，這可以通過過孔和地面縫線連接。此外，LDO位于中間，為ESP8266供電，而所有其他系統都以5V運行。如果使用的電源是SMPS，信號可能會受到干擾，因此嘗試使用電池或具有EMI屏蔽的良好電源適配器來降低整體噪音。PCB在底層具有編程頭，其中所有連接都與另一個ESP8266連接，允許進行編程。要查看分步編程教程，請參考此鏈接。

將項目帶到下一個層次-使用JUSTWAY

沒有合適的外殼和音頻電路的電子產品根本無法工作。是的!因為為了保證系統的可用性，我們需要一個合適的3D套管。JUSTWAY幫助你把你自己做的項目變成一個高質量的原型，感覺和看起來像一個真正的產品，準備好進入市場。他們做什么：

?快速原型

?數控加工(鋁6061 /不銹鋼304)

?鈑金加工

?注塑

?聚氨酯澆鑄

?3D打印(SLA & HPA-PA12)

只需4個簡單的步驟即可訂購：在JUSTWAY.com上傳您的CAD文件，選擇材料并完成，然后在3D中預覽您的模型并下訂單。

代碼:

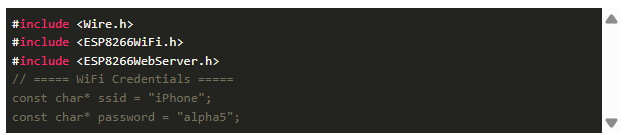

我們可以通過Arduino對ESP進行編程。在我的個人資料中已經分享了一個完整的教程。在這段代碼中，我們使用了基本的Arduino庫。這些庫可以從庫管理器下載，位于Arduino IDE的Tools菜單下。

只需填寫SSID和密碼，將PC (webserver)和ESP連接到同一網絡即可。

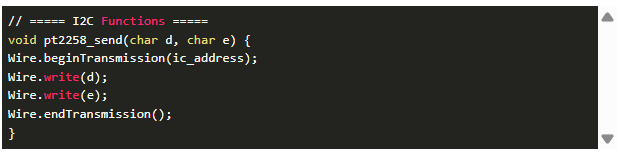

完整的代碼如下所示，我正在使用這個音調控制器。上面共享的部分是I2C傳輸，它將數據發送到PT2258。

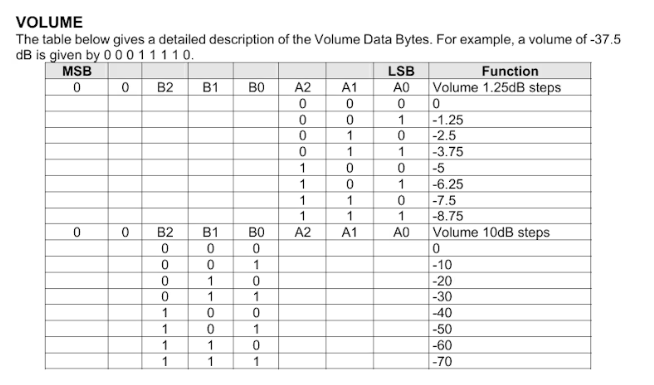

編程以一種不需要外部庫的方式完成，并直接從數據表中提取，使工作過程最小化且快速。

Web服務器:

它是編程部分的html編碼部分，其中實現了所有GUI和I2C邏輯。將代碼上傳到ESP后，會得到一個IP地址。在連接到同一網絡的瀏覽器中打開這個IP后，你會看到這樣的界面：

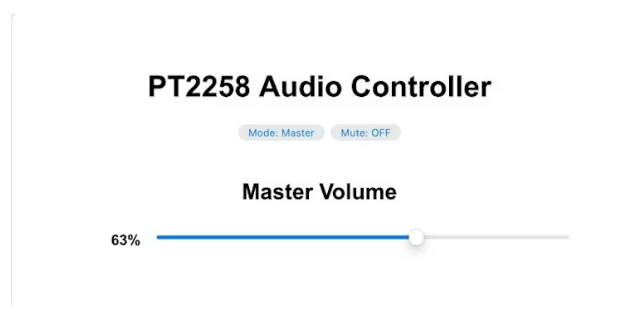

主模式:

所有六個通道的音量都可以通過一個滑塊來控制。

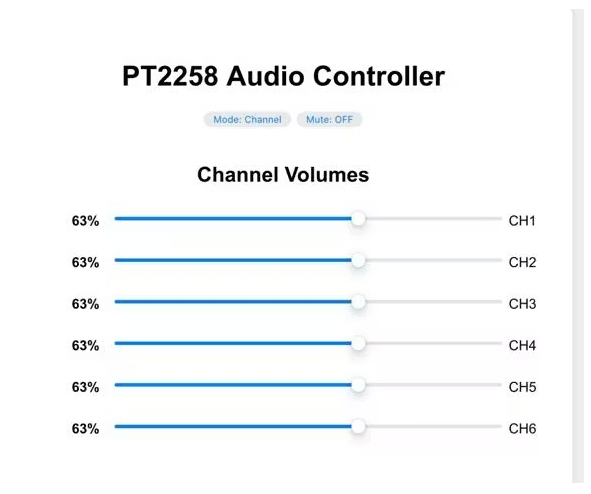

渠道模式:

每個通道6個不同的滑塊意味著環繞聲的完全靈活性。

流行噪音:

當打開系統時，由于線路干擾，這種噪聲可以進入系統。當更改web服務器上的設置時，如果您使用的放大器沒有正確的輸入電路，可能會出現POP問題。將tweeter與這個系統一起使用是一個糟糕的想法，但我只將它們對齊，因此將它們配對。

關閉:

它只是一個音調控制器，但有趣的是6個通道，可以通過服務器控制。文件代碼和PCB已經測試過了，過程也在上面的視頻中分享了。要創建一個適當?shù)腄SP，可以控制低音，高音，中音和音量與均衡器模式是很快在我的個人資料下降。請在文章發布后的一個工作日內查看。
