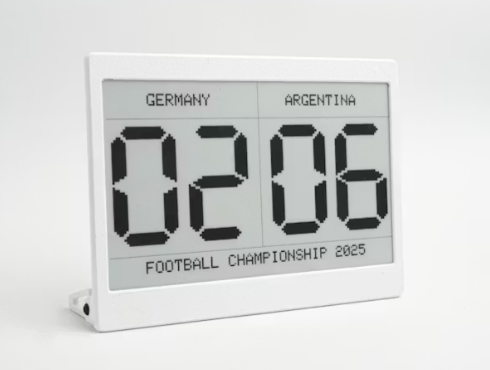

本項目是一個智能電子紙記分板，使用7.5英寸單色電子墨水顯示器和Seeed XIAO ESP32S3 PLUS與XIAO紙顯示驅動板(EE04)構建。記分牌完全通過Wi-Fi控制，允許用戶從任何智能手機或筆記本電腦更新球隊名稱，分?jǐn)?shù)和事件信息-不需要應用程序。

由于電子紙屏幕，顯示器提供了出色的可視性，超低功耗，即使沒有背光也能保持可讀性。這使它成為室內比賽、學校活動、創客項目或教室的理想選擇。

項目描述

設備上電后，ESP32S3會自動啟動Wi-Fi接入點，并托管一個小型web服務器。您可以使用任何設備連接到該網絡，在瀏覽器中打開控制頁面，并更新球隊名稱、分?jǐn)?shù)和事件信息。當您按下更新按鈕時，電子紙顯示立即刷新并顯示您的新數據。由于電子紙技術只在刷新時耗電，記分牌可以用最少的能量長時間運行。

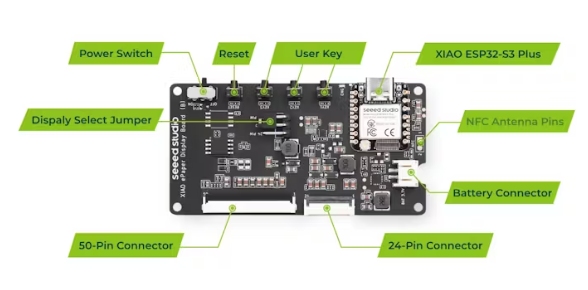

為了使這更簡單，這里使用的驅動板- Seeed XIAO ePaper ee04 -支持24針和50針顯示器，因此它適用于各種E-Ink面板。它還包括一個內置的電池充電IC，一個電源開關，JST電池連接器和三個可編程按鈕。這意味著這個構建絕對不需要焊接。您只需將顯示器插入電路板，上傳代碼，硬件方面就完成了

讓我們開始構建

本項目使用的主要部件

?蕭紙顯示板(ESP32-S3) - EE04

?7.5英寸單色墨水/紙張顯示器，800x480像素

?電池3.7v 1000mah

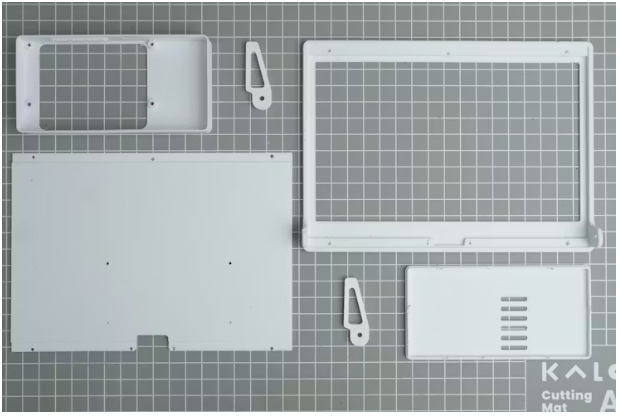

步驟1：3D打印

我們可以從3D打印外殼開始。我用白色PLA+打印了所有的部件。您可以找到所有STL文件以及STEP文件

步驟2：選擇顯示器和準備驅動板

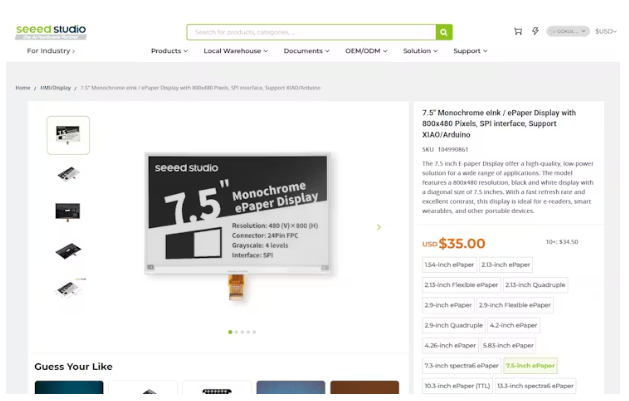

對于這個版本，選擇了一個7.5英寸的單色電子紙顯示器，因?yàn)樗峁┝顺錾目梢曅院妥銐虻钠聊幻娣e來顯示大的分?jǐn)?shù)數字。

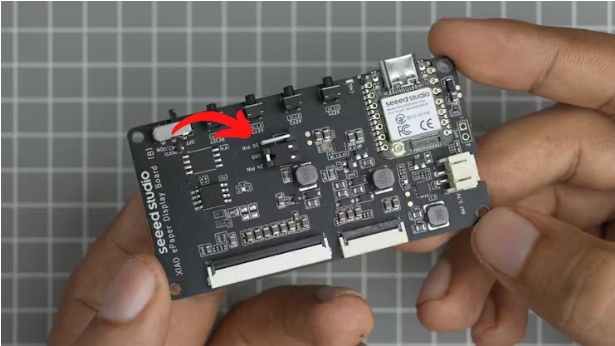

這個特殊的屏幕使用24針帶狀電纜，所以在連接任何東西之前，EE04驅動板上的跳線必須移動到24針位置。確保顯示器與單板的接口正確

步驟3 -設置Arduino IDE并閃爍代碼

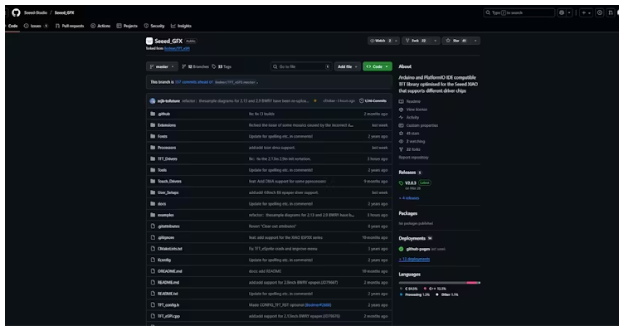

要對電路板進行編程，必須安裝Seeed GFX庫。這個庫提供了處理E-Ink刷新、繪制文本和管理字體的所有底層功能。安裝后，下一步是打開Seeed的在線配置工具。

此工具可讓您選擇準確的E-Ink顯示器和驅動板的EE04版本。一旦選擇了正確的模型，工具就會自動生成驅動程序代碼。

下面是生成的配置

需要將此代碼復制到Arduino IDE中的新選項卡中。打開主程序文件后，創建一個名為driver.h的新選項卡，并將生成的代碼粘貼到那里。有了這個，Arduino草圖將知道如何與顯示器通信。

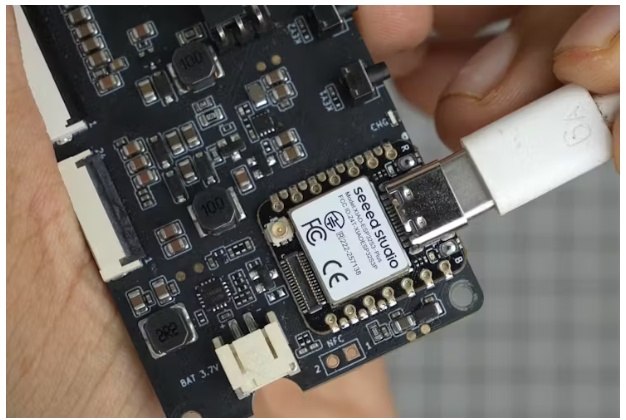

最后，將XIAO ESP32S3 PLUS連接到計算機，從Arduino板管理器中選擇它，并上傳程序。一旦上傳成功，驅動板安裝就完成了。

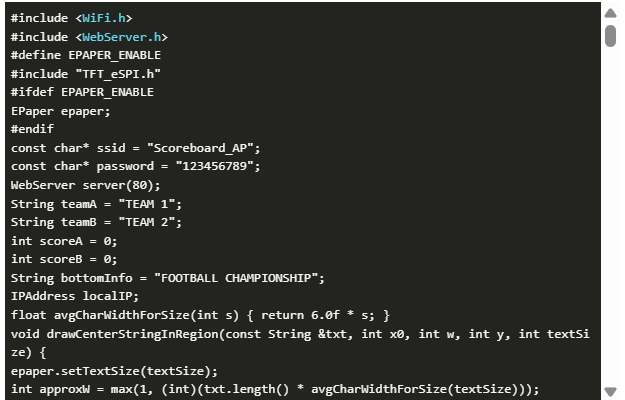

下面是完整的代碼

步驟4 -組裝

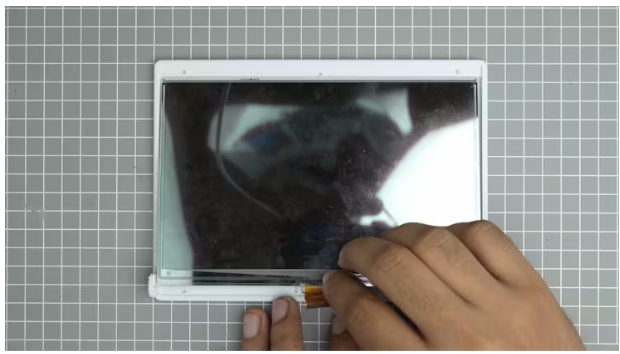

1. 將7.5英寸的墨水顯示器放在展示架上

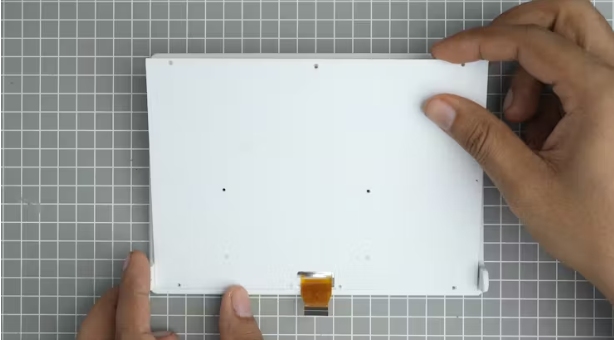

2. 用顯示架關閉顯示框

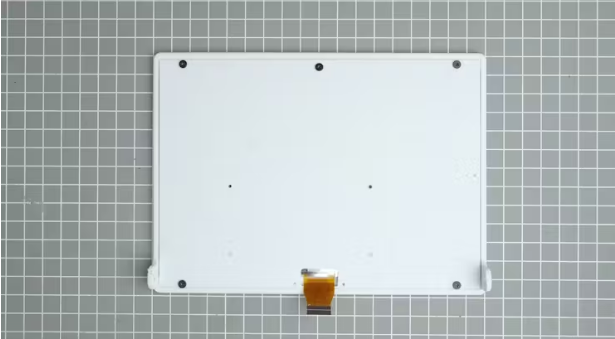

3. 用M2 × 7mm螺釘固定

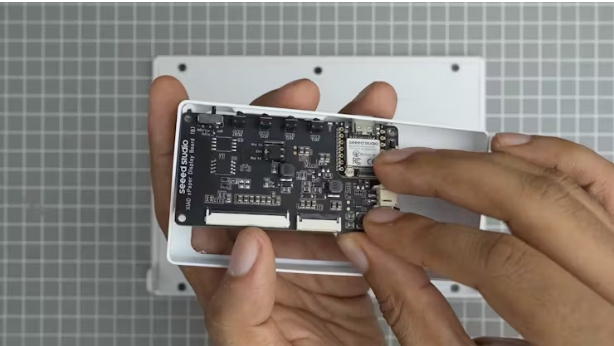

4. 將EE04驅動板放在驅動板支架上

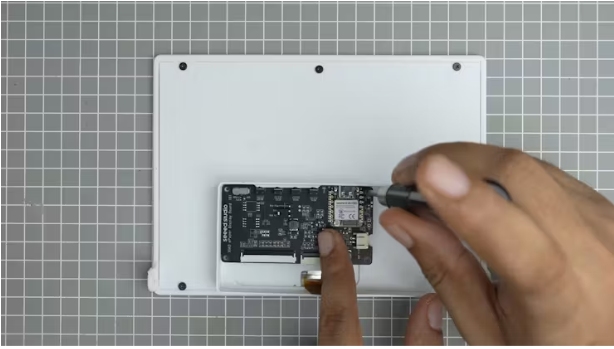

5. 用一顆螺釘將驅動板和托架固定。本任務盡量使用短于7mm的M2螺釘;否則，較長的螺絲會損壞顯示器。

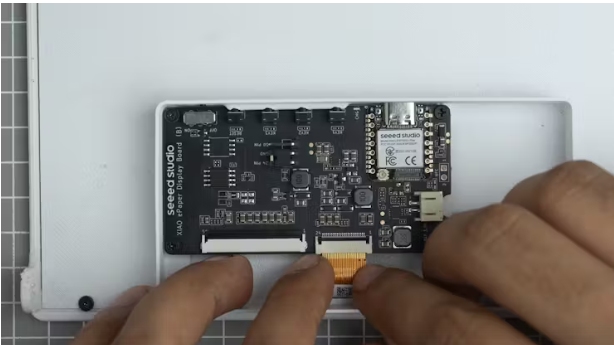

6. 將顯示電纜連接到24針FPC連接器

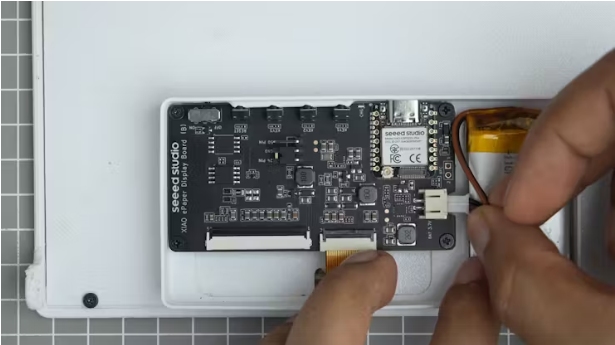

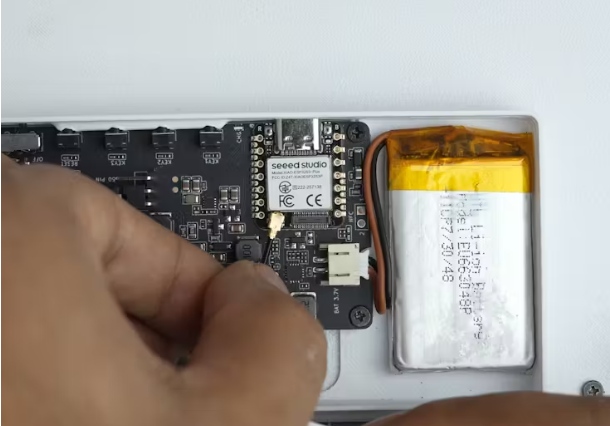

7.使用2mm JST連接器將電池連接到電路板上。用膠水或雙面膠帶固定電池。

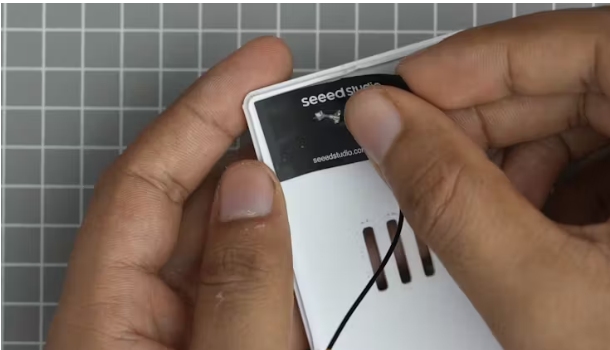

8. 請把天線裝在后蓋上。

9. 將天線連接到XIAO上。

10. 關閉后蓋

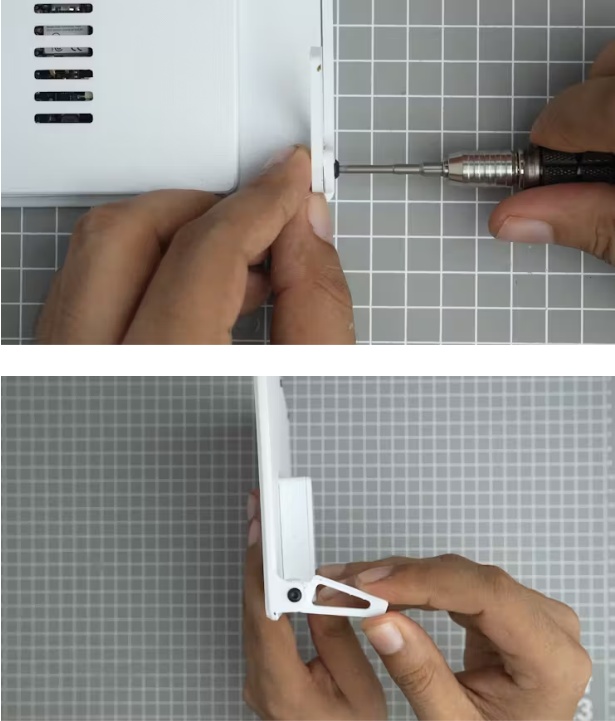

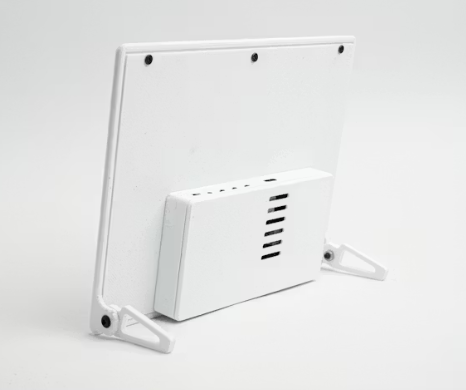

11. 最后，使用M3 10mm螺釘將支架連接到主框架上

我們完成了集合

步驟5：計分板如何工作以及如何連接

計分板上電后，ESP32S3立即開始運行主程序。它做的第一件事是創建一個名為“Scoreboard_AP”的Wi-Fi接入點，密碼為123456789。與此同時，設備為其內置web服務器生成IP地址，并在電子紙屏幕上顯示該IP地址約5秒鐘。這使得它很容易知道在哪里連接。

顯示IP后，顯示屏切換到默認的計分板布局，Wi-Fi服務器繼續在后臺運行。網頁的所有接口代碼都直接嵌入在Arduino草圖中，這意味著ESP32S3可以提供完整的控制面板，而無需依賴外部文件。該頁面包括球隊名稱、得分值和底部信息橫幅的字段，無論您使用的是電腦、平板電腦還是手機，它都會自動調整其布局。

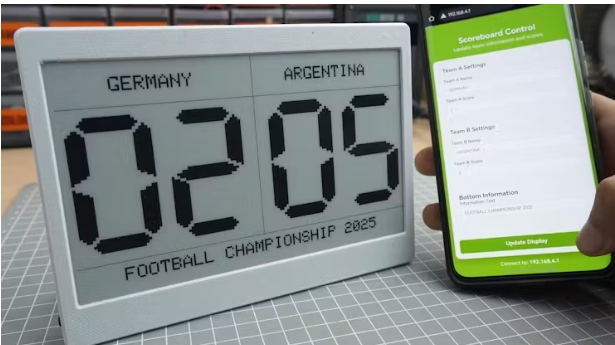

此時，計分板已準備好進行用戶交互。使用任何設備，您只需加入Scoreboard_AP Wi-Fi網絡，打開瀏覽器，并輸入啟動過程中出現的IP地址。這將把您直接帶到控制頁。從這里，您可以輸入新的球隊名稱，更新分?jǐn)?shù)，或更改事件描述。當您按下“Update Display”時，ESP32S3接收您的輸入，存儲新值，并用更新的計分板刷新電子紙顯示。由于顯示器只在刷新周期中消耗電力，因此它可以保存更新的圖像而不會消耗能量，使系統即使在電池電量上也非常高效。

有了這個組合系統，計分板變得完全交互式，易于使用，并且可以從任何設備訪問-創建一個平滑和無縫的用戶體驗。

結論

本項目演示了使用XIAO ESP32S3 PLUS和EE04驅動板構建Wi-Fi控制的電子墨水應用程序是多么容易和實用。響應式網頁界面和超低功耗顯示屏的結合，使這個計分板不僅功能齊全，而且效率高，視覺上很吸引人。剩下的就是定制外殼，設計記分牌布局，并享受最終結果。
