伺服電機廣泛應用于機器人、自動化和DIY項目，因?yàn)樗鼈兛梢跃_控制角度位置。Arduino Nano結構緊湊，用途廣泛，非常適合在空間有限的項目中控制伺服系統。在本教程中，我們將學習如何使用Arduino Nano連接和編程伺服電機

組件的要求

?Arduino Nano(官方板或兼容板)

?伺服電機(如SG90微伺服)

?跳線

?USB數據線(Mini-B)用于編程

為您的項目制造pcb

您必須檢查PCBWAY在線訂購pcb便宜!

你得到10個高質量的pcb制造和運送到你的家門口便宜。你也可以在第一次訂購時獲得折扣。將您的Gerber文件上傳到PCBWAY，以獲得高質量和快速周轉時間的制造。PCBWay現在可以提供完整的產品解決方案，從設計到外殼生產?？纯此麄兊脑诰€Gerber瀏覽器功能。有了獎勵積分，你就可以從他們的禮品店得到免費的東西。此外，從這里查看這個有用的博客PCBWay插件KiCad。使用此插件，您可以在KiCad中完成設計后直接訂購pcb。

了解伺服電機

導線:

?紅色→VCC(通常為5V)

?棕色/黑色→GND

?橙/黃→信號(PWM輸入)

工作原理：伺服電機根據Arduino發出的PWM信號旋轉到特定角度(0°-180°)

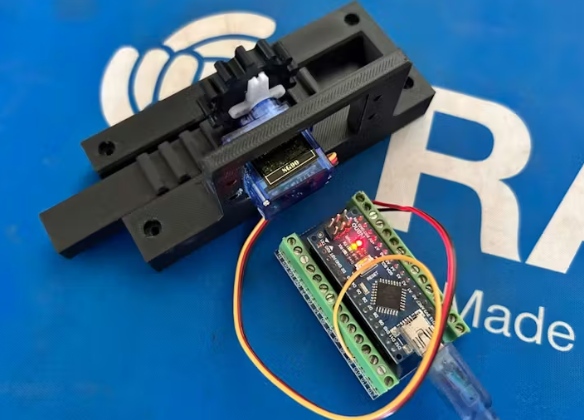

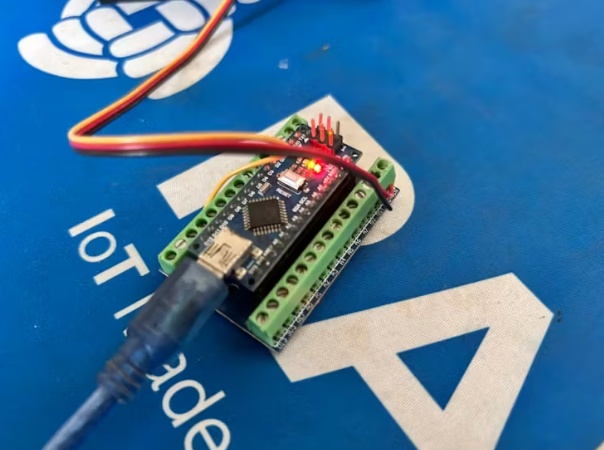

電路的連接

?將伺服VCC(紅色)連接到Arduino Nano的5V引腳

?將伺服GND(黑色/棕色)連接到Arduino Nano的GND引腳。

?將伺服信號(橙色/黃色)連接到Arduino Nano的數字引腳D9(可選擇其他支持pwm的引腳)。

?如果使用高扭矩伺服，請使用外部5V電源供電，并將地線連接在一起，以避免損壞Nano

安裝伺服庫

Arduino IDE帶有內置的Servo.h庫。

?打開Arduino IDE→去Sketch >包括庫>伺服。

?該庫簡化了向伺服發送PWM信號。

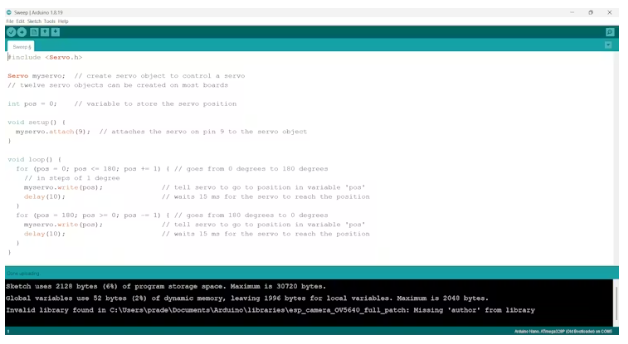

上傳代碼

?通過USB連接Arduino Nano到您的PC。

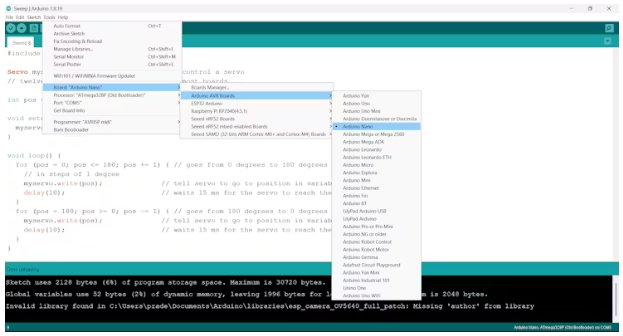

?選擇Tools > Board > Arduino Nano。

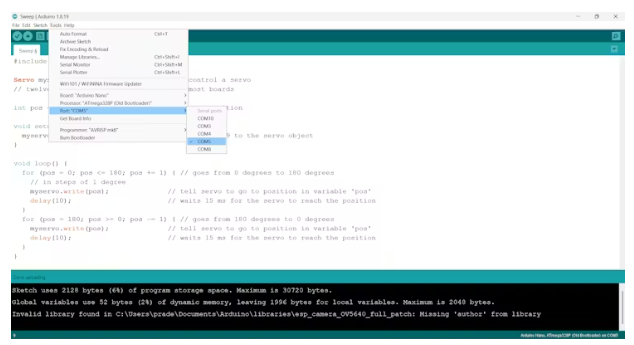

?選擇正確的Port。

?點擊上傳。

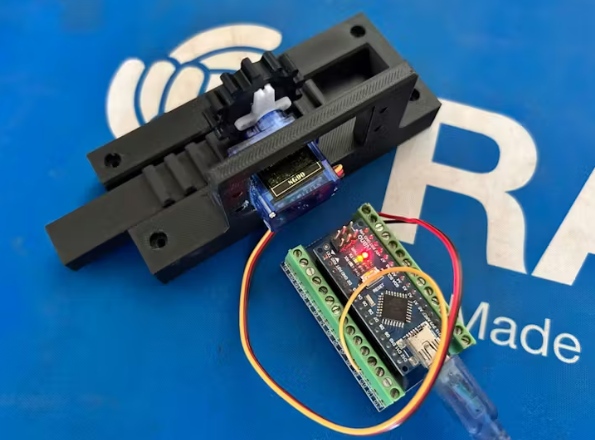

?伺服應該開始前后掃。

測試和故障排除

?如果伺服抖動，請?zhí)峁┩獠侩娫础?

?確保Arduino與外部電源的共接地。

?如果伺服不動，檢查接線和引腳分配。

?使用myServo。寫入(角度)來設置特定的角度(例如，myServo。寫入(90)為中心位置)。

擴大項目規模

?控制伺服與電位器手動角度調整。

?利用超聲波傳感器使伺服系統對距離做出響應。

?集成藍牙/Wi-Fi模塊進行遠程控制。

結論

通過以下步驟，您已經成功地將伺服電機與Arduino Nano連接起來。這構成了機器人手臂、平移相機系統和無數自動化項目的基礎。

本文編譯自hackster.io
