RAK1906是一個環境傳感器模塊，它被設計用來測量各種大氣

空氣、濕度、壓力等條件都可以通過TTN (TheThings Network)遠程觀察。它通常用于室內空氣質量監測環境數據記錄RAK1906不能單獨工作，它必須連接到核心和基地，對于這個項目，我們將使用的核心將是RAK4630，基地RAK19003。當基座用USB C線連接到計算機上時，我們可以將代碼上傳到核心，核心將在監控屏幕上顯示來自傳感器的數據。能夠?qū)崿F(xiàn)此功能的程序是Arduino和Visual Studio Code with the Platform。io插件。

它是如何工作的?

?RAK1906最獨特的特點是其MOX(金屬氧化物半導體)氣體傳感器。

?工作原理：該傳感器包含一個小型內部加熱器和一個金屬氧化物層。當加熱器處于活動狀態時，氧氣被吸附在敏感層上。

?檢測：當油漆、清潔用品或煙霧等揮發性有機化合物(VOCs)與加熱層接觸時，會發生化學反應，改變氧化物的電阻。

?結果：RAK1906測量了這種阻力的變化，并將其轉化為室內空氣質量分?jǐn)?shù)(通常為0-500)，告訴你空氣的“清潔”或“污染”程度。

2. 濕度傳感

?它使用電容式濕度傳感器。

?工作原理：傳感器有一個介電聚合物層，可以吸收或釋放周圍空氣中的水蒸氣。

?結果：隨著濕度的變化，傳感器的電容也會發生變化。該芯片測量這種電位移，以提供高度準確的相對濕度百分比。

3. 氣壓傳感

?RAK1906采用壓阻技術測量大氣壓力。

?工作原理：它包含一個微小的硅隔膜，在空氣的重量下會輕微彎曲。

?結果：這種彎曲改變了硅的電阻(壓阻效應)。因?yàn)闅鈮弘S著你走得越高而降低，這個傳感器通常被用來計算高度(高度計)。

4. 溫度傳感

?雖然它提供溫度讀數，但該傳感器的主要工作是校準其他三個傳感器。

?工作原理：它使用一個熱敏電阻來測量周圍的熱量。

?注：由于氣體傳感器內部有加熱器，因此溫度讀數有時會略高于實際室溫。軟件通常會補償這種“自熱”效應。

?網關：設置和配置

?為避免損壞網關，請確保在打開天線之前連接好天線!

安裝WisBlock組件

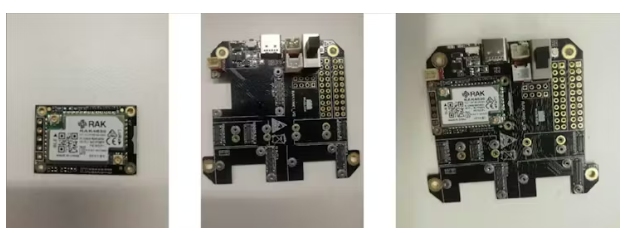

?將微處理器(RAK4630)放置在主板上的專用插槽中，正確對齊引腳和孔。

?輕輕按壓直到聽到咔噠聲，然后使用套件中的螺絲和螺絲刀固定。

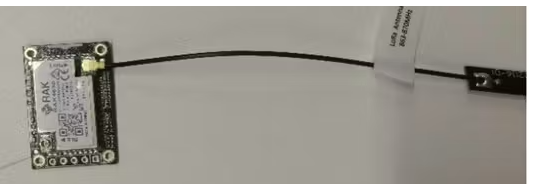

?小心地將LoRa 863-870MHz天線連接到指定位置。

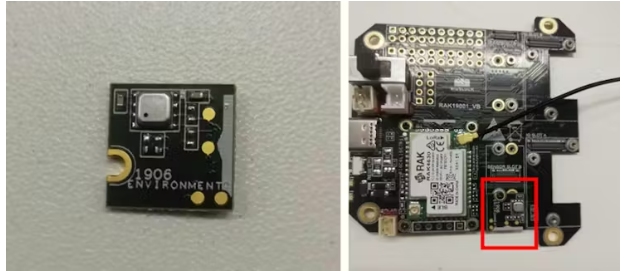

?將環境傳感器RAK1906模塊安裝在主板的傳感器插槽A上。

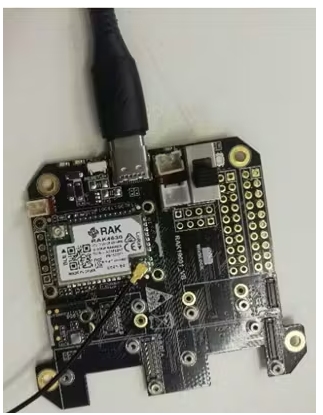

?連接USB數據線到底座：

開發環境配置

?安裝Arduino IDE/PlatformIO，支持RAK4630板。為傳感器安裝必要的庫。

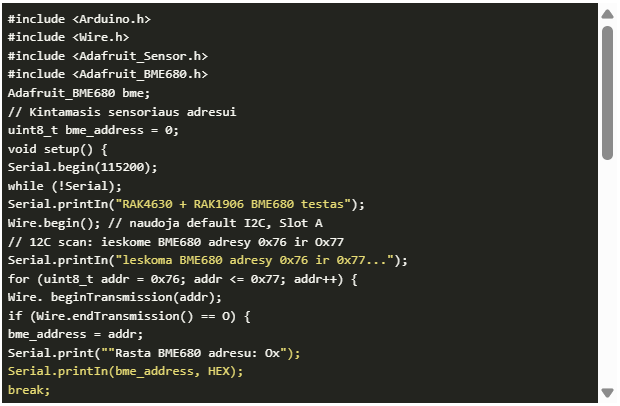

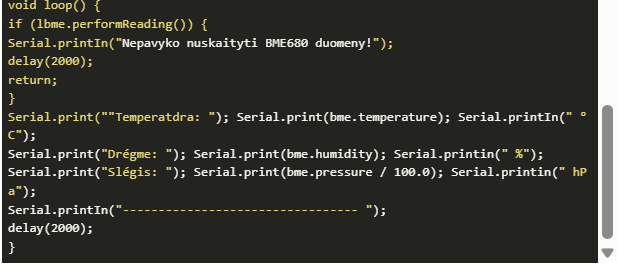

?上傳程序代碼：

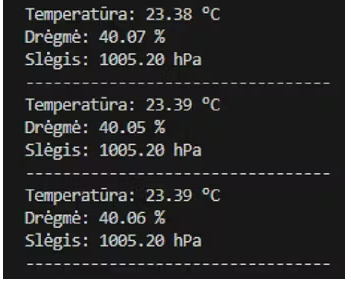

?它向我們顯示溫度，濕度和壓力，因?yàn)樗且粋€(gè)循環，它會不斷更新。

本文編譯自hackster.io
