狗被廣泛認為是人類最好的朋友，這是有充分理由的——它們忠誠，和它們一起玩很有趣，而且會認真地聽命令。但任何養過狗或照顧過狗的人都知道，照顧狗是一項繁重的工作。他們總是需要食物和水。即使在極熱或極冷的天氣里，它們也需要持續的散步。如果有一種方法可以獲得狗的所有好處而沒有缺點就好了!

我們介紹創新的機器狗，RoboRex!RoboRex通過不同的音調頻率和游戲控制器對指令做出專注而快速的反應。它有能力對三種不同的音調頻率做出反應，實現很酷的技巧，比如移動它的手臂，揮舞它的手臂，跟隨它的主人，吠叫!主人還可以用游戲控制器直接控制RoboRex的動作，有效地控制它的方向和速度。RoboRex能夠穿越多種地形模式，使其能夠在任何地方使用。

功能：爪子運動和吠叫

利用附加的伺服電機和蜂鳴器，RoboRex能夠?qū)⑹直巯蛳乱苿?dòng)到坐姿，或者前后擺動手臂。3D打印的手臂連接到伺服器上，伺服器安裝在定制設計的3D打印外殼上。利用PWM，伺服器可以通過輸入需要移動的位置來控制。蜂鳴器發出“吠叫”的嗡嗡聲，每當吠叫的頻率被麥克風聽到。這個蜂鳴器利用一系列的音符，并通過蜂鳴器播放這些音符每當提示。

頻率控制

機器人上的麥克風使用3個FIR濾波器來監聽三個特定頻率;500hz、1250hz、2000hz。這些過濾器每秒循環一次，并重復循環，因此一次只有一個過濾器是活動的。一旦聽到未經過濾的頻率，過濾器就變得不活躍。啟動、完成相關操作，并在完成所選操作后重新激活過濾器，從而防止重復操作的發生。除了伺服控制或蜂鳴器之外，過濾器動作可以定制。LED、額外的電機激活或激活其他傳感器都可以通過當前的代碼設置實現。

游戲控制器使用

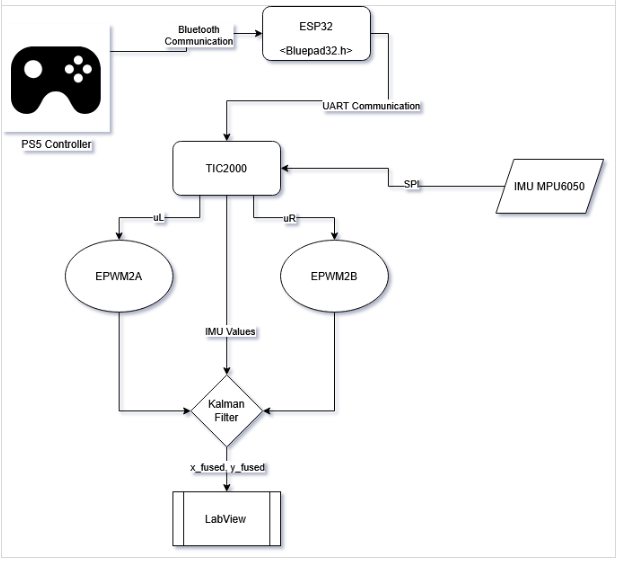

我們通過藍牙使用PS5 DualSense來駕駛Segbot。運行Bluepad32的ESP32作為HID主機，讀取操縱桿/按鈕輸入，并通過UART將它們作為緊湊的字節包轉發到TI C2000。在C2000方面，我們重建了原始的16位值(處理LSB-first傳輸+開始/停止幀)并將它們映射到左/右運動命令(ePWM)。

為了改善車輪打滑下的x/y定位，我們使用輕量級卡爾曼濾波器將MPU6050 IMU讀數與編碼器反饋融合在一起。

挑戰：在添加過濾器狀態/變量時，UART數據包格式化/位移動、ISR放置(定時)和RAM限制。

結論

我們的團隊已經成功實現了一個具有多種功能和兩種控制模式的機器狗。然而，在這個迭代中有一定的局限性。當前follow函數的一個限制是，它只有在被跟蹤對象完全是直線的情況下才有效。這個功能的未來實現可能會更加強大，讓RoboRex能夠跟隨一些轉彎的東西。此外，頻率控制的一個限制是不敏感的麥克風，需要在狗旁邊播放音調。一個經過優化的麥克風可以更容易地通過不同的頻率向狗發送命令。當然，我們也可以給狗狗增加一些很酷的表演。

有了這些優化，再加上不需要食物、水、時間和鍛煉，我們希望有一天RoboRex會被當作寵物而不是活狗。
