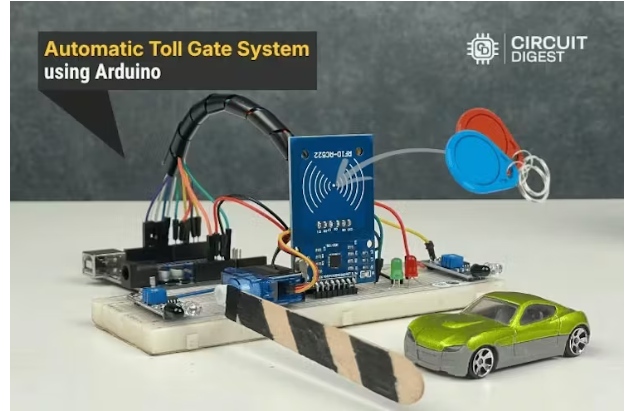

這個使用Arduino的自動收費站系統項目演示了如何使用Arduino Uno， RFID技術，IR傳感器和伺服電機構建一個全自動收費站系統來處理車輛檢測，支付處理和閘門控制-所有這些都無需人工干預。這是一個動手，初學者友好的項目，模仿現實世界的收費操作，并向您介紹集成傳感器，執行器和識別系統與微控制器。

它是如何工作的

該系統模擬自動收費設置：

?車輛到達-放置在入口的紅外傳感器檢測車輛的接近。

?RFID認證——當車輛停車時，駕駛員向RC522閱讀器出示RFID卡。Arduino讀取唯一ID，并將其與存儲的值進行比較。

?余額驗證-如果卡被認可并且有足夠的余額，通行費將被扣除。否則，將拒絕訪問。

?閘門控制-在付款成功后，伺服電機抬起閘門。綠色LED表示通過;紅色LED表示拒絕。

?出口檢測-第二個紅外傳感器檢測車輛何時通過，之后門關閉，系統重置為下一輛車輛。

這個工作流程模擬了一個真實的收費站，車輛到達時自動服務，減少了擁堵和人力。

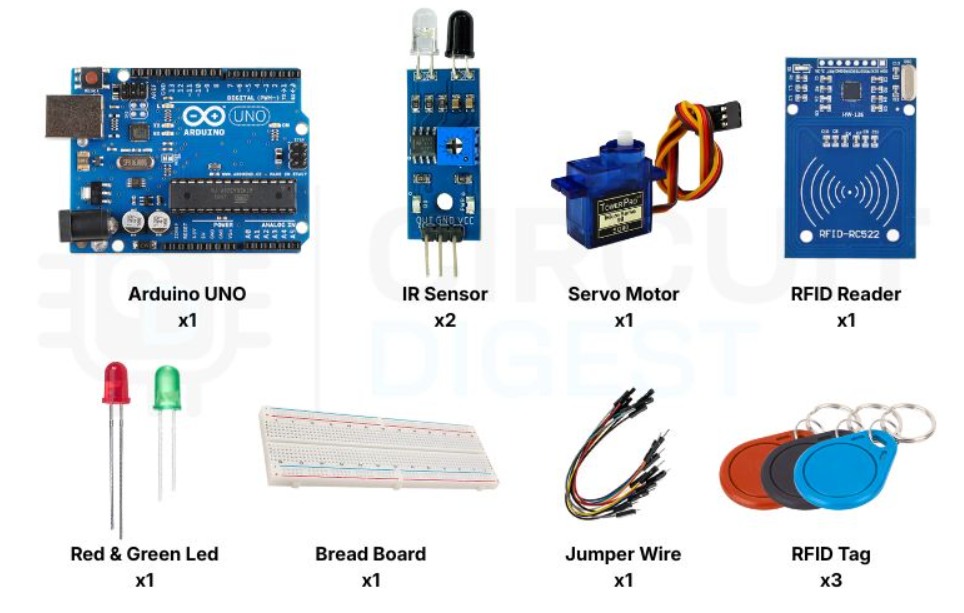

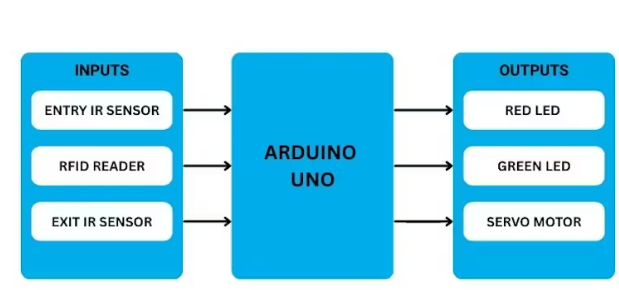

組件

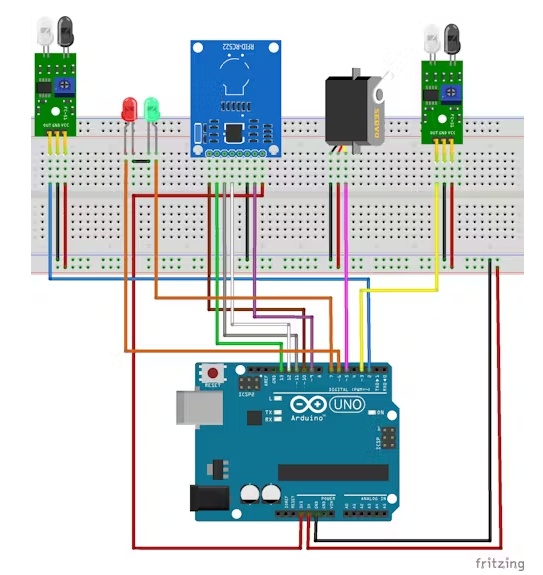

電路連接概述

?RFID閱讀器：與Arduino數字引腳的SPI接口。

?紅外傳感器：連接到數字輸入引腳，以感知接近和退出車輛。

?伺服電機：連接到PWM引腳旋轉和打開/關閉門。

?LED：顯示系統狀態的輸出引腳。

正確地連接組件可以確保可靠的檢測、認證和執行。

Arduino Code Essentials

Arduino草圖集成了如下庫：

?h -用于與RFID模塊通信。

?MFRC522.h -用于RFID操作。

?h -用于控制門電機。

邏輯包括：

?硬件初始化和傳感器設置。

?等待車輛檢測的連續循環。

?RFID讀取并與存儲id進行比較。

?平衡檢查和閘門啟動成功。

?重置LED和下一輛車的門。

這個結構教如何處理實時輸入和輸出與微控制器。

現實世界的應用程序

除收費站外，該系統的設計還適用于：

?停車場自動化(通過卡進出控制)。

?住宅或辦公室門禁系統。

?具有安全車輛授權的工業大門。

?配備自動車輛跟蹤系統的智能校園。

擴展項目

一旦核心系統工作，你可以通過以下方式來增強它：

?LCD或OLED顯示顯示平衡和狀態。

?物聯網連接記錄事務和在線更新余額。

?數據庫集成處理多用戶和動態定價。

?安全升級，如加密或NFC支持。
