這個項目是關于什么的?

建立一個空氣合成器，使用實時顏色跟蹤演奏樂器。移動一個彩色的球通過相機上不同的區域，每個區域觸發不同的合成器音符。在飛行中變換樂器——從鋼琴到鼓等等。

我們?yōu)槭裁礇Q定制作它?

傳統上，創建顏色跟蹤樂器需要計算機視覺庫、音頻合成、區域檢測算法和實時處理。使用Grablo的可視化塊，所有這些復雜性都消失了——不需要編碼。

你將創造什么

一個完整的空氣合成器的特點：

?實時色球跟蹤

?5個可玩區域

?多種樂器通過聲音字體

?動態色彩范圍調整

?通過銀行/預設選擇儀器

快速啟動

?安裝軟件：在您的樹莓派上下載并安裝Grablo

?設置硬件：連接攝像頭和揚聲器

?獲取此項目：項目鏈接

?打開Grablo應用程序：在你的桌面或移動瀏覽器上

?點擊運行：連接到您的樹莓派和開始播放!

?調整顏色：使用顏色選擇器來匹配你的彩色球

?改變儀器：修改銀行和預設值

想自己動手做嗎?繼續構建過程

構建過程

指示板

創建項目和儀表板

?點擊“創建項目”

?命名你的項目

?創建一個新的儀表板

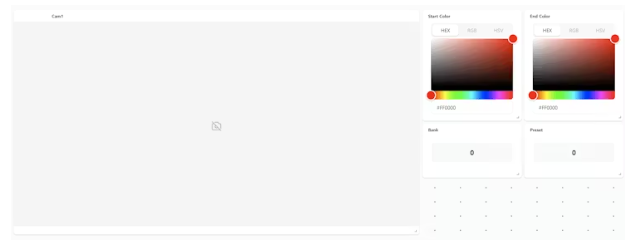

添加小部件

?相機小部件：選擇您的相機顯示實時視頻饋送

?顏色選擇器小部件x2：創建“開始顏色”和“結束顏色”變量跟蹤范圍

?輸入小部件x2：創建“Bank”和“Preset”變量進行儀器選擇

邏輯

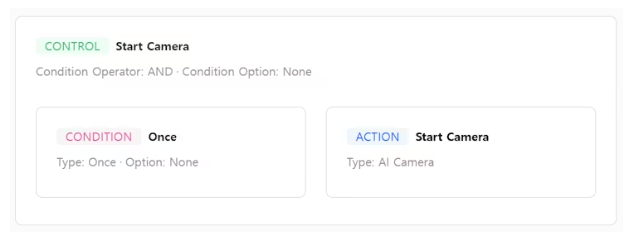

控制一：?jiǎn)?dòng)攝像頭

在項目開始時啟動相機。

?條件(一次)：在項目開始時運行一次

?動作(AI相機)：創建相機，設置方向?yàn)樗椒D(zhuǎn)，命令啟動，為5個區域添加顏色跟蹤

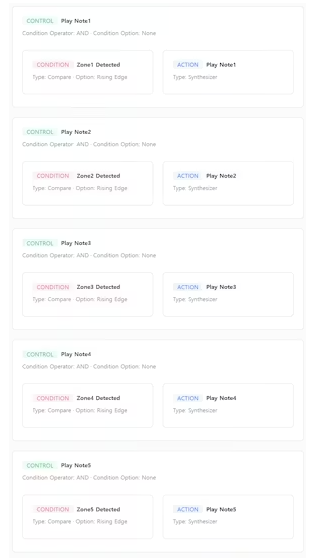

控制2-6:Play Notes

當有顏色的物體進入每個區域時播放合成器音符。

?條件(比較)：ZoneDetected = True, Option = Rising Edge

?動作(合成器)：創建合成器，命令= Note On, Note = C3-G3 (48-55)

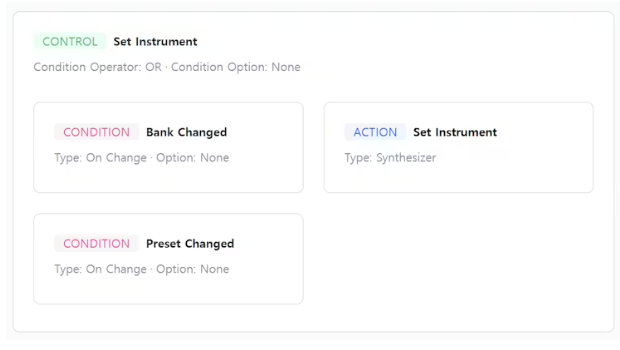

控制7：儀器選擇

當銀行或預設值改變時，改變儀器。

?條件(變化)：銀行或預設變量，操作符= or

?動作(合成器)：命令=設置儀器，分配銀行和預設變量

這是它!

恭喜你!您已經使用可視化塊和零行代碼構建了一個完整的空氣合成器。

預期結果

當您運行項目時：

?出現相機視圖：底部顯示5個區域

?將彩色球移到1區：播放C3音符

?通過不同的區域移動：每個區域播放指定的音符

?改變銀行到128：切換到鼓的聲音

?調整顏色選擇器：微調跟蹤你的球的顏色

硬件設置

相機選擇:

?樹莓派相機模塊(CSI)

?USB相機

揚聲器選項:

?3.5mm音頻插孔

?USB音頻適配器

?藍牙揚聲器

彩球小貼士：

?使用明亮的顏色：橙色、綠色或粉色效果最好

?附在一根棍子上便于控制

?乒乓球很輕，而且很好追蹤

接下來是什么?

擴展你的項目：

?為一個完整的八度增加更多的區域

?用兩個不同顏色的球創建二重唱模式

?當音符播放時，在儀表板上添加視覺反饋

故障排除

沒有聲音:

?檢查揚聲器連接

?驗證銀行和預設值是否有效

?Try Bank = 0，鋼琴預設= 0

顏色不跟蹤：

?在顏色選擇器中調整起始/結束顏色范圍

?使用HSV選項卡并調整H值進行微調

?確保照明一致

?避免穿與球色相配的衣服

跟蹤多個對象：

?增加最小面積值忽略小噪音

?為球使用更獨特的顏色

?改善照明條件

多次演奏的音符：

?驗證在條件中設置了上升邊緣選項

?檢查區域是否重疊
