光耦合器也被稱為光耦合器或光隔離器，是一種使用光在兩個隔離電路之間傳輸電信號的組件。它在物理上和電氣上將低壓控制電路(如微控制器)與高壓或噪聲電源電路(如電動機或交流電源)分開。它基本上是一個固態繼電器，將兩個電隔離的電路光學互連。在本教程中，我將討論P(yáng)C817光耦合器，這是最常見和最便宜的4引腳光耦合器之一。

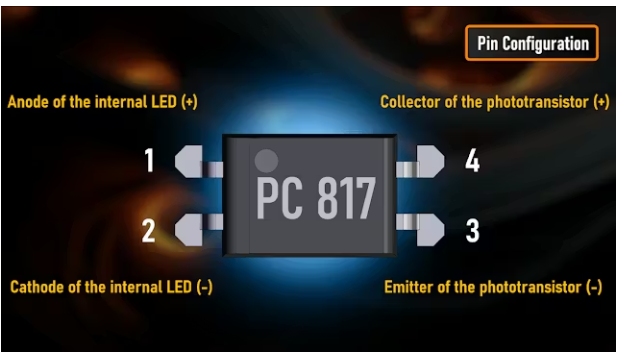

引腳配置與功能

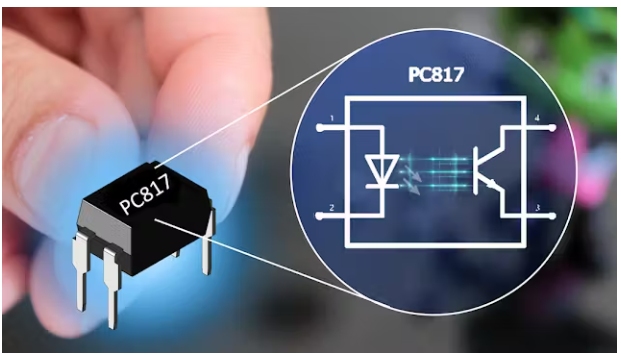

PC817光耦合器是現代電子產品中的關鍵部件，專為電路中的“信號隔離”和“傳輸”而設計。它由兩個主要部分組成，在一個小的，黑色的，4針DIP封裝內：-一個紅外LED在輸入端-和一個光電晶體管在輸出端。兩個組件彼此面對，但物理上由透明的絕緣屏障分開，提供完全的電氣隔離在兩邊之間。該器件采用紅外LED和光電晶體管的組合，不僅可以保護敏感的電子元件免受“高壓”和“電噪聲”的影響，還可以在各種應用中保持信號的完整性和準確性。引腳1：內部LED的陽極(+)引腳2：內部LED的陰極(-)引腳3：光電晶體管的發射極(-)引腳4：光電晶體管的集電極(+)

光電耦合器是如何工作的

為了充分了解光耦合器的工作原理，我們將從四個不同的角度進行探討，每個角度都強調一種獨特的電路隔離方法。主要目的是使一個電路能夠激活另一個電路，同時保持它們之間的完全電氣隔離。

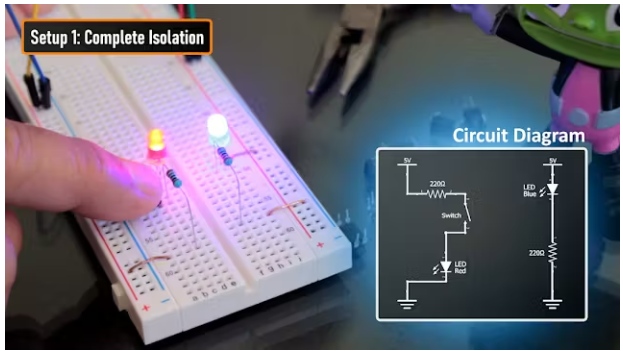

設置1

初始配置包括在面包板上組裝的兩個電路。電路1和電路2是電隔離的，這意味著其中一個的操作對另一個沒有影響。通電后，電路2上的LED立即亮起。相比之下，電路1上的LED由開關控制，只有在激活時才發光。激活Circuit1中的開關將點亮其LED，而Circuit2中的LED始終保持點亮，不受左邊電路的影響。

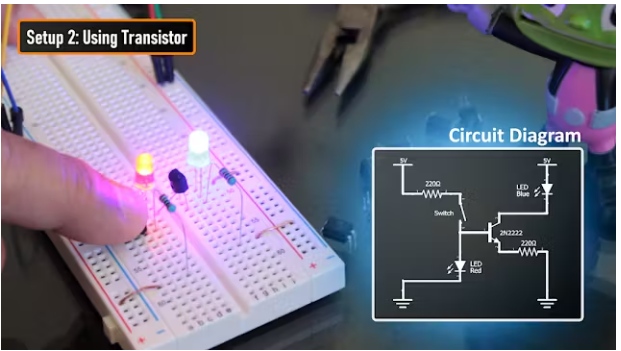

設置2

為了用左電路控制右電路的LED，我們可以用一個“晶體管”將它們連接起來。左側的激活開關將電流發送到晶體管的基極，使電流從集電極流向發射極，照亮右側的LED。停用開關將切斷基極電流，并關閉LED。然而，這種設置要求兩個電路在相同的電位下工作(例如，兩個電路都在5V)。因此，它不能用于電壓電平移動或控制具有較高電壓的電路。

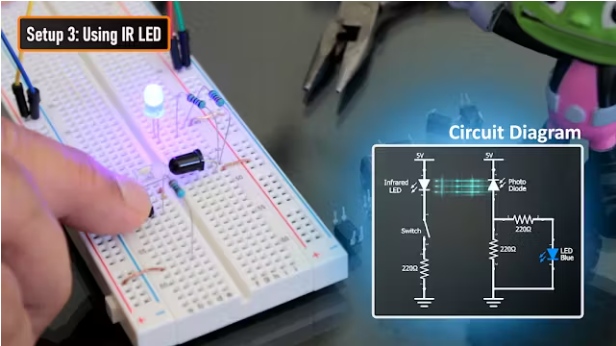

設置3

在接下來的設置中，我使用紅外LED和紅外接收器來創建我自己的光隔離器。電路1(左)包含紅外發射器和開關，電路2(右)包含紅外接收器和紅外信號檢測時亮起的指示LED。撥動開關打開紅外LED。紅外接收器然后檢測到這個信號，并通過照亮它的指示LED作出反應。雖然可以手動設計紅外電路，但PC817光耦合器提供了一個完全預先設計的解決方案，具有緊湊的內置集成電路。

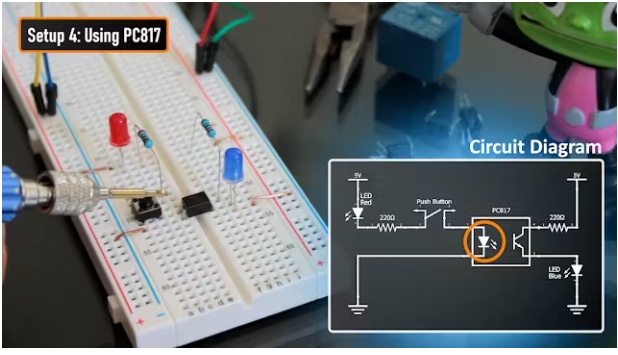

設置4

在最后的設置中，我們將使用便宜的PC817光隔離器來“光互連”和“電隔離”兩個電路。當我們用限流電阻在引腳1和2上施加高于正向電壓(1.25v)的足夠電壓時，內部IR LED打開并發出紅外光。然后光線穿過絕緣屏障。正如你所看到的，在輸入和輸出之間沒有電連接。紅外光照射到光電晶體管的底部，使其打開并在其集電極(引腳4)和發射極(引腳3)之間傳導電流。所以，我們可以通過一束光來控制二次電路。輸入端要求為光耦合器提供限流電阻。如果沒有它，LED就會試圖吸收電源所能提供的盡可能多的電流，很快超過其最大額定值并燒毀。最接近的標準值大約是330Ω或470Ω。輸出側(集電極側)的電阻器不是用于保護，而是用于操作。它“拉起”電壓并將光電晶體管的可變導電性轉換為微控制器或下一個電路可以讀取的可變電壓。除非暴露在光下，光電晶體管就像絕緣體一樣，阻擋電流的流動。因此，當光電晶體管關閉時，LED關閉，當光電晶體管打開時，LED打開。由于這種設置，一個電路上的電壓尖峰和噪聲不會破壞或破壞另一個電路。所以，我們的電路是受保護的。由于分離，兩個電路可以使用不同的電壓和電流。我們可以通過在電路2的輸出端添加其他組件(如晶體管)來擴展該設備的功能，使其能夠控制更高的電壓和電流。請注意：輸入側和輸出側的接地必須分開，以保持隔離。這就是使用光耦合器的全部意義。使用光耦合器時要考慮的另一個關鍵參數是上升時間和下降時間。輸出不會隨著輸入邏輯狀態的改變而瞬間轉換。PC817的突出特點之一是其強大的電氣隔離能力，額定電壓高達“5KV”。通過制造這個屏障，它保護了昂貴的微處理器和邏輯電路，使整個系統更加安全和可靠。

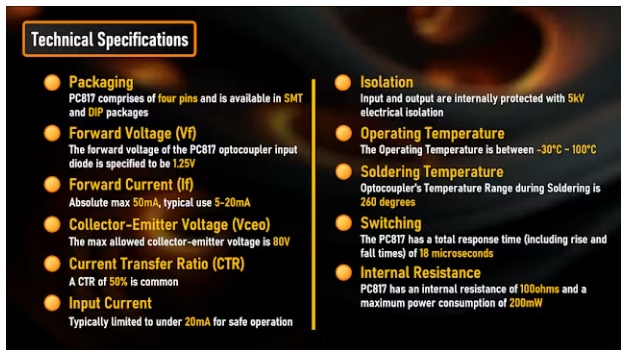

技術規格

現在讓我們來看看光耦合器的技術指標。

?封裝：PC817由四個引腳組成，可采用SMT和DIP封裝。

?正向電壓(Vf)： PC817光耦合器輸入二極管的正向電壓指定為1.25V。該參數決定紅外LED正常工作所需的最小電壓。

?正向電流(If)：絕對最大50mA，典型使用5-20mA。正向電流(IF)是流過半導體(如二極管或LED)的電流，當它正向偏置和導電時。

?集極-發射極電壓(Vceo)： PC817最大允許集極-發射極電壓為80V。本規范適用于高壓環境下的安全操作，避免光耦合器發生電氣故障或損壞。

?電流傳遞比(CTR)： CTR是輸出電流與輸入電流(Ic / If)的比值。50%的點擊率是很常見的。如果你給LED輸入20mA，你可以從晶體管輸出10mA。

?輸入電流：通常限制在20mA以下，以確保安全操作

?隔離：輸入和輸出內部保護，5kV電氣隔離。

?工作溫度：-30℃~100℃

?光耦焊接時的溫度范圍：260度。重要的是要注意，在焊接過程中超過規定的溫度可能會損壞IC。

?切換：PC817的總響應時間(包括上升和下降時間)為18微秒。這種快速響應能力對于需要快速開關的應用尤其有益，例如脈沖信號處理或高速開關電路。

?內阻：PC817內阻100歐姆，最大功耗200mW。這些因素管理設備的能源效率和熱負荷。

?反向電流：PC817具有內部保護從反向電流。由于IR的單向電流特性，PC817保護IR免受任何反向電流的影響。

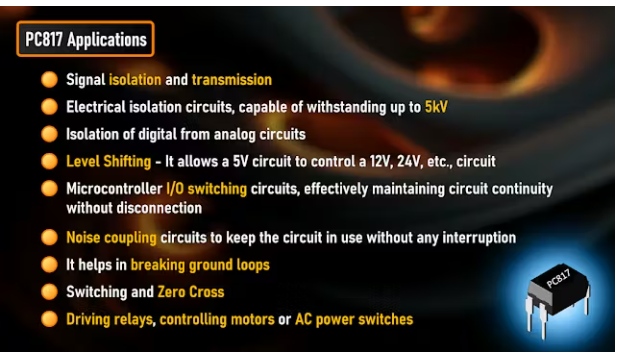

PC817應用程序

PC817光耦合器通常用于以下應用：

?信號隔離與傳輸

?電氣隔離電路，能夠承受高達5kV的電壓

?數字電路與模擬電路的隔離

?電平轉換：允許5V電路控制12V、24V等電路

?單片機I/O開關電路，有效保持電路連續性而不斷開

?噪聲耦合電路，以保持電路在使用中沒有任何中斷

?它有助于打破地面循環

?開關和零交叉：在AC/DC功率控制電路中，光耦合器通過引入頻率感應脈沖來調節交流負載，從而在定義范圍內實現精確控制

?驅動繼電器，控制電機或交流電源開關

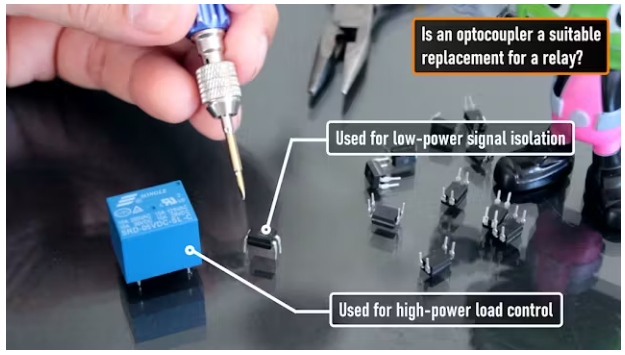

光耦是繼電器的合適替代品嗎?光耦合器和繼電器之間的關鍵區別在于它們的功率處理。光耦合器用于低功率信號隔離，繼電器用于高功率負載控制。雖然存在功能重疊，但具體的負載需求決定了最佳選擇。

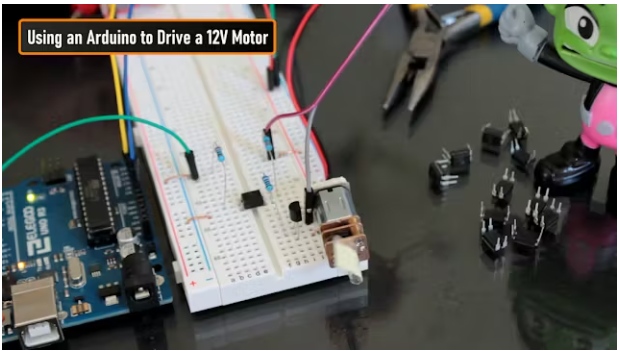

使用Arduino驅動12V電機

12V直流電機不能直接連接到Arduino引腳。電機的“高功率需求”和“電氣噪聲”會損壞敏感的微控制器。為了緩解這個問題：Arduino通過PC817光耦合器控制12V電機。Arduino引腳上的高信號激活光耦合器的LED，打開其內部的光電晶體管為電機供電。低信號將其關閉。PC817電氣隔離Arduino的5V地和電機的12V地，保護Arduino免受電機引起的噪聲。

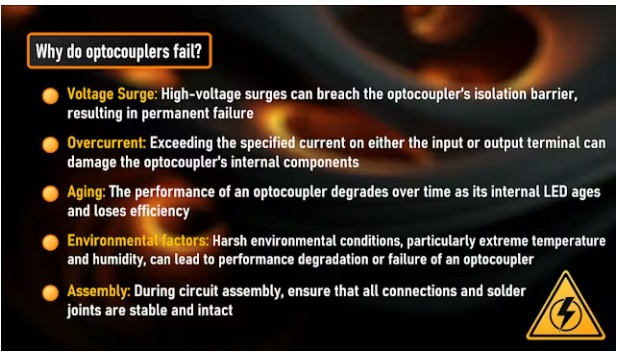

為什么光耦合器會失效?

光耦合器故障的常見原因包括：

?電壓浪涌：高壓浪涌會破壞光耦合器的隔離屏障，導致永久性故障

?過流：輸入端或輸出端超過規定的電流會損壞光耦合器的內部元件

?老化：光耦合器的性能隨著時間的推移而下降，因?yàn)樗鼉?nèi)部的LED老化并失去效率

?環境因素：惡劣的環境條件，特別是極端的溫度和濕度，會導致光耦合器的性能下降或失效

?組裝：在電路組裝過程中，確保所有連接和焊點穩定完好
