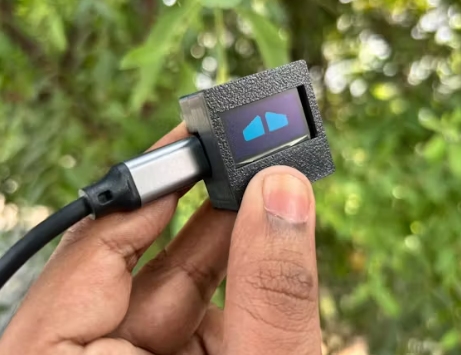

一位制造商著手設計一種有趣的桌面伴侶——一種微型“寵物”，它可以坐在桌子上，眨眼，對觸摸做出反應，并在一個小小的OLED屏幕上顯示情緒。使用驍龍ESP32 - S3微控制器、0.9英寸OLED顯示屏和通過JUSTWAY的3D打印服務打印的定制外殼，該項目以一步一步的構建方式變得栩栩如生，其他人可以復制。

項目概述

?目標：創建一個具有表現力動畫的小互動寵物。

?核心硬件：Xiao ESP32S3, 0.9英寸OLED，鋰鋰電池。

?外殼：3D打印外殼設計緊湊和個性。

材料

?小型ESP32S3開發板

?0.9" OLED (SSD1306/SH1106控制器)

?鋰電池(300-500 mAh)

?JUSTWAY的3D打印外殼

?基本工具：烙鐵、電線、螺絲、熱熔膠

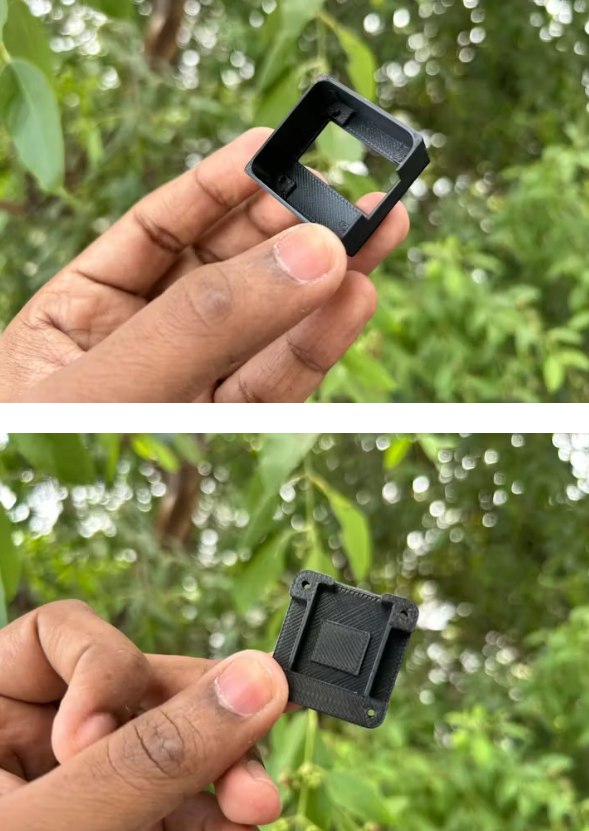

設計和打印案例

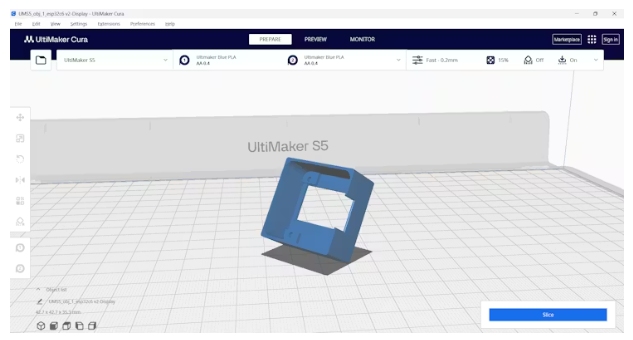

?屏幕窗口的大小正好適合OLED。

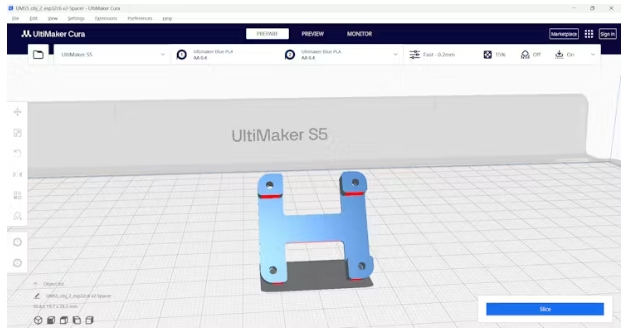

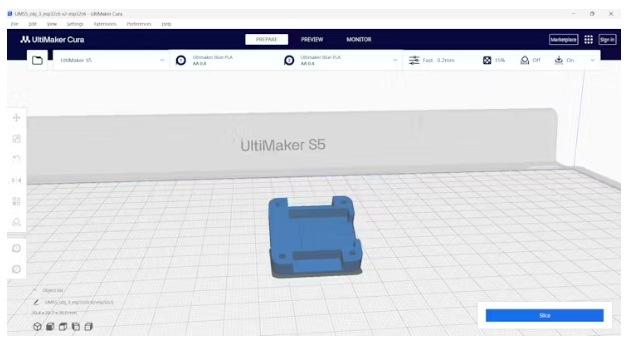

?用于安裝ESP32板的支架。

?小灣用電纜布線。

?USB - C接口，用于充電和編程。

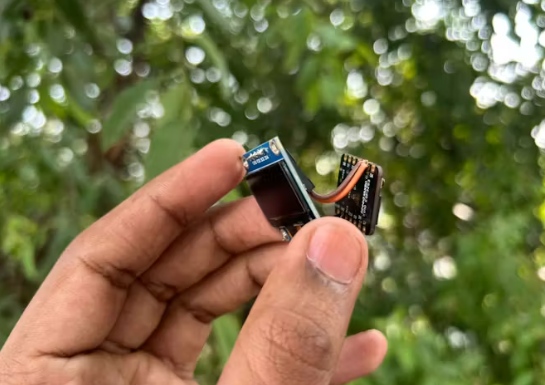

布線與電子

OLED：通過I2C (SDA， SCL, 3.3V， GND)連接。

固件和行為

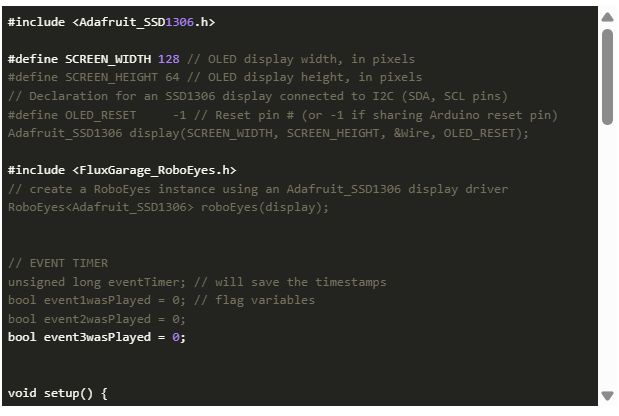

固件是使用Adafruit SSD1306和roboeyes庫在Arduino IDE中編寫的。

一個簡單的草圖控制OLED圖形。

由JUSTWAY 3D打印服務提供

對于原型，我與JUSTWAY 3D打印服務合作-一個可靠的平臺，以精確和速度將想法帶入生活。

如何訂購您的3D打印

對于這個項目，我使用JUSTWAY 3D打印服務將我的大門原型帶到生活中。訂購您自己的定制打印是簡單和初學者友好的：

?創建或下載3D模型(例如，。STL。STL或。OBJ文件)。

?訪問JUSTWAY 3D打印服務平臺。

?直接通過他們的界面上傳你的設計文件。

?從PLA， ABS， PETG或特種長絲中選擇。選擇適合你的原型的顏色和完成。

?該平臺提供了基于尺寸、材料和復雜性的實時成本估算。

?確認您的設計和檢查安全。

?JUSTWAY處理打印和船舶完成的部分到您的地址。

?您將有一個專業的原型準備演示。

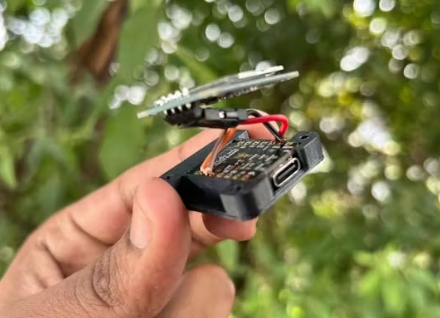

裝配過程

?干式裝配：將組件放入打印好的外殼內。

?OLED安裝：屏幕固定在面板后面。

?單板安裝：小型ESP32S3固定在支架上。

?電池放置：Li - Po貼在電池槽上。

?布線：布線整齊，并用熱熔膠固定。

?最后關閉：面板連接，固件上傳，寵物通電。

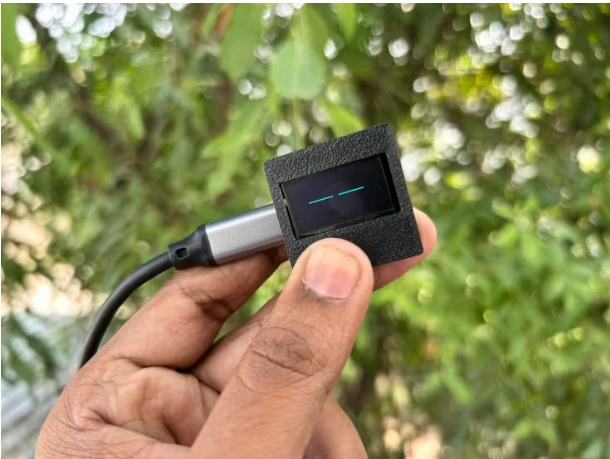

結果

完成的桌面寵物會眨眼，會鳴叫，并對觸摸做出反應，給人的印象是一個有個性的小生物。ESP32S3的強大功能、OLED的表現力以及JUSTWAY精確的3D打印技術相結合，使該項目在技術上合理且在情感上引人入勝。
