2026 CES大幕在拉斯維加斯開啟，汽車行業開始進入自動駕駛技術的普惠之年。大家不再盲目追求無人駕駛的虛名，而是聚焦于L2.5-L3的規模化量產與整車成本控制。

這不是一場單純的算力軍備競賽，而是考驗如何將碎片化的傳感器、混亂的數據流和龐大的計算負荷，揉捏成一個高可靠、低延遲且極具能效比的整體。

正是在這一背景下，德州儀器（TI）在CES展會首日發布三款戰略級新品——TDA5汽車SoC、AWR2188 4D成像雷達收發器，以及DP83TD555J-Q1以太網PHY——這并非零散的技術迭代，而是精準地鎖定了自動駕駛底層架構的三個關鍵頂點：感知、連接與算力。

TI正在利用其在模擬信號鏈、電源管理與嵌入式處理領域的跨學科積淀，構建一個從物理世界到數字決策的閉環。從AWR2188實現的單芯片8T8R高密度感知采樣，到DP83TD555J-Q1提供的納秒級確定性傳輸，再到TDA5對異構數據的協同處理，TI通過打通這三大維度，正深度參與并重塑自動駕駛從“信號產生”到“決策執行”的全路徑。

在新品發布會上，TI的幾位高層深度拆解了TI在CES 2026展示的技術版圖，讓我們跟隨其一起探尋，TI如何通過完善自動駕駛的底層基礎，并借此在整車區域架構的大變革中，確立其作為系統級關鍵供應商的穩固地位。

TDA5 SoC——從 10 到 1200 TOPS 的跨度，重塑算力能效范式

在自動駕駛向 L3 級乃至更高級別跨越的進程中，中央計算單元的性能表現成為了整車工程設計的核心。德州儀器處理器業務部副總裁 Roland Sperlich 指出，實現 L3 級自動駕駛需要 AI 算力達到數百 TOPS，而完全自動駕駛則需躍升至數千 TOPS。TI 此次發布的 TDA5 SoC 系列，正是為了應對這一算力需求的指數級增長，并試圖在性能、功耗與成本之間尋求最佳平衡。

極具擴展性的算力譜系與芯粒（Chiplet）設計

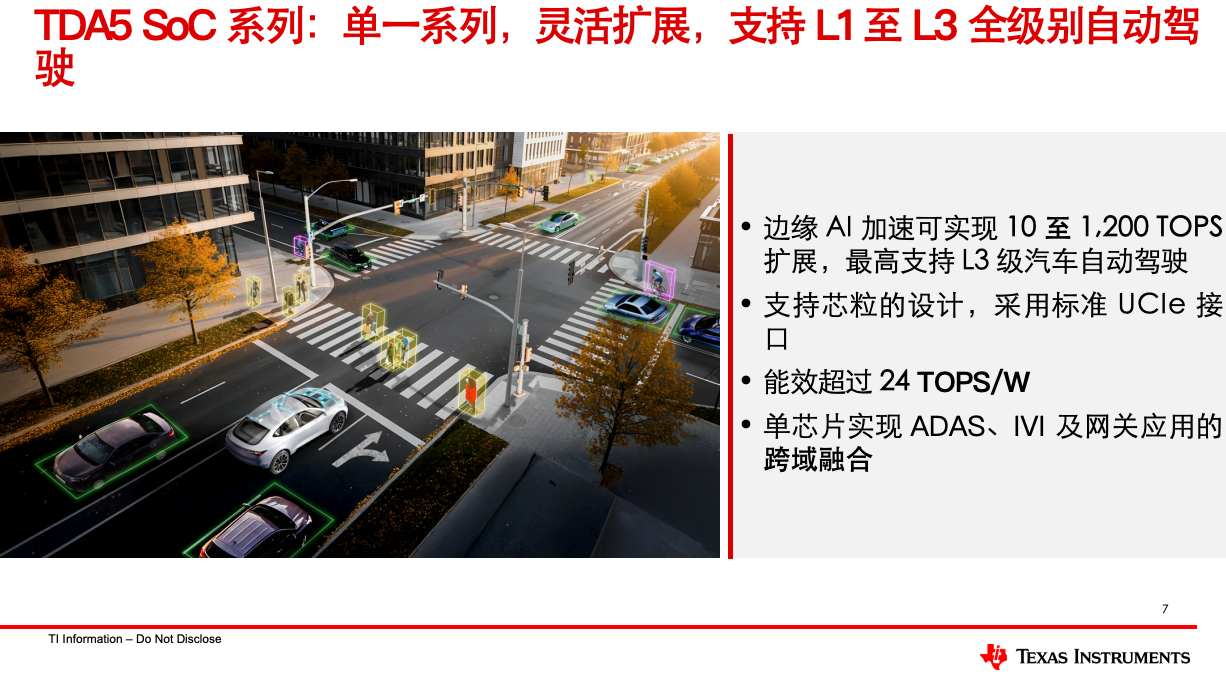

TDA5 系列最顯著的特征在于其極寬的擴展性。該系列產品可實現從 10 TOPS 到 1,200 TOPS 的算力覆蓋。Roland 解釋道，10 TOPS 的起始算力足以支撐自適應巡航、倒車影像等基礎駕駛輔助功能；而 1200 TOPS 的高端性能則專門為 L3 級所要求的條件式自主駕駛能力而設計。

這種擴展性不僅體現在 AI 性能上，更得益于其對芯粒（Chiplet）設計的支持。TDA5 采用行業標準的 UCIe 接口進行互連，將不同的功能單元作為獨立的模塊化芯粒。這種設計允許工程師突破傳統單片集成電路的限制，根據具體的設計需求靈活增配算力單元、圖形處理能力、內存或攝像頭模塊資源。這意味著汽車制造商能夠通過單一架構覆蓋從入門級到高端的全系車型，并使處理平臺隨時間推移持續進化。

行業領先的能效比：24 TOPS/W

在電動汽車時代，功耗直接關聯到續航里程。TDA5 SoC 系列實現了超過 24 TOPS/W 的算力效率。Roland 強調，這是目前市場上的最高效率，能夠使 SoC 在執行繁重的 AI 任務時保持更快的速度和更低的功耗。對于 OEM 廠商而言，這種高能效設計還帶來了顯著的成本效益：由于其產生的熱量更少，廠商在 L2+ 或 L3 級方案中可以減少對昂貴冷卻系統的依賴。據 TI 估算，相比于加裝復雜的液冷方案，高能效 SoC 能夠幫助整車節約幾百甚至幾千美元的散熱成本。

異構集成的核心組件：C7 NPU 與實時安全架構

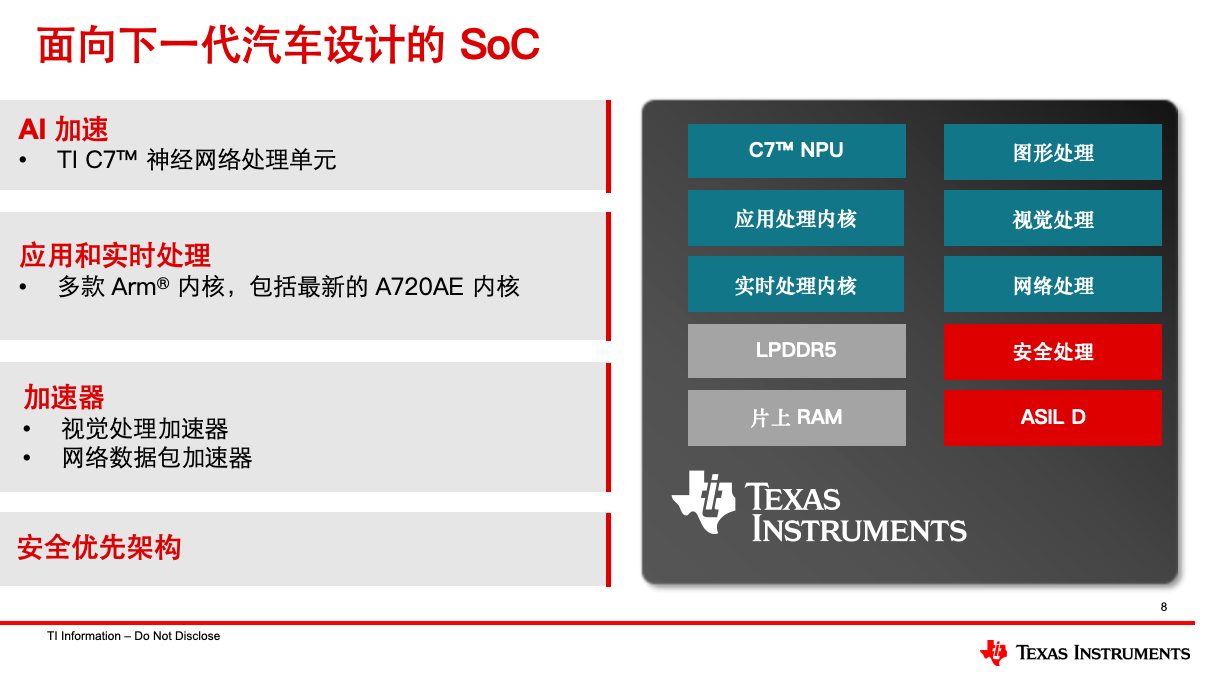

TDA5 的強大性能源于其內部高度集成的異構計算引擎。其中最核心的組件是 TI 第七代 C7 神經處理單元（NPU）。Roland 回溯了 TI 超過 40 年的 DSP 研發歷史，指出 C7 NPU 融合了數十年的 DSP 技術與 MMA 加速技術。與通用的 GPU 方案不同，這款 NPU 專為 ADAS 應用設計，在執行大語言模型、Transformer 模型等 AI 工作負載時，其功耗可降低約三倍——“這是瓦特級的差距”。

此外，SoC 還集成了 Arm Cortex-A720AE 內核，兼顧實時處理與應用處理，并引入了視覺處理加速器和網絡數據包加速器。其網絡處理能力可達每秒 1500 萬個數據包，有效釋放了應用核心的算力。在安全性方面，TDA5 采用安全優先架構，支持 ASIL-D 級別功能安全標準，并確保非關鍵系統（如信息娛樂）與關鍵功能（如制動）之間的干擾免除（FFI）。

數字孿生賦能：將研發周期縮短 12 個月

此外，為了助力客戶加速產品上市，TI 與新思科技（Synopsys）合作，為 TDA5 SoC 打造了 Virtualizer 開發套件（VDK）。通過構建汽車電子系統的數字孿生，工程師能夠在硬件就位前長達一年的時間里，在虛擬平臺上進行評估、算法編寫與調試。這種仿真環境允許在各種天氣和路況場景下進行安全驗證，助力汽車廠商將研發周期縮短多達 12 個月。

AWR2188 4D 成像雷達——單芯片集成 8T8R，突破感知邊界

感知是自動駕駛的第一步。德州儀器高性能雷達業務部產品線經理 Keegan Garcia 強調，雷達的核心價值在于其全天候的環境適應性。在應對高速公路掉落物檢測、城市擁堵路況下的目標區分以及高動態范圍場景（如同時識別大體積車輛與旁邊換胎的行人）時，新一代雷達技術顯得至關重要。

4D 成像的第四個維度：垂直高度

傳統雷達提供距離、速度和方位角信息，而 4D 成像雷達通過增加“高度”這一垂直測量維度，極大地提升了系統的目標分類能力。Keegan 解釋說，增加高度信息可以幫助系統更清晰地分辨隧道、橋梁、車輛、行人及低矮障礙物。這些數據融合成精細的點云，為車道級導航和復雜路口通行提供了三維環境建模的基礎。

業界領先的單芯片集成度

AWR2188 是 TI 在雷達領域的最新突破。作為業界首批在單顆芯片內集成 8 個發射器（8T）和 8 個接收器（8R）的解決方案，它徹底改變了以往需要多顆芯片級聯才能實現高分辨率的設計痛點。 在技術規格上，AWR2188 的數據轉換器采樣率高達 66Msps，線性調頻信號斜率達 266MHz/μs。相比現有方案，其處理速度和射頻性能均提升了 30%。這種性能轉化到實際場景中，意味著車輛能夠精準地區分多個鄰近目標，并探測遠至 350 米以外的物體——這一距離相當于埃菲爾鐵塔的高度。

成本與設計的深度優化

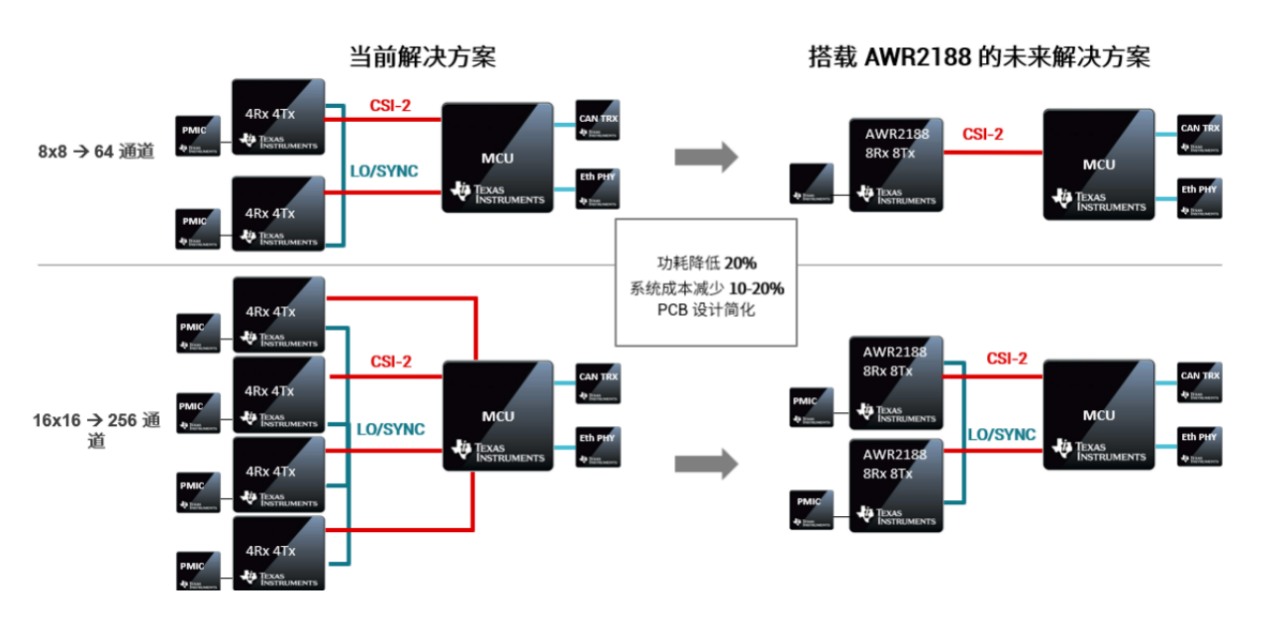

對于工程師而言，AWR2188 顯著簡化了高分辨率雷達的設計流程。在傳統的 8x8 天線配置方案中，通常需要兩顆獨立的 4x4 芯片級聯；而 16x16 配置則需四顆芯片。采用 AWR2188，僅需單顆芯片即可實現 8x8 配置，16x16 配置也僅需兩顆芯片。 這種集成度的提升帶來了直接的經濟效益：電路板設計大幅簡化，系統功耗降低 20%，系統成本減少最多 20%。此外，由于減少了對外部芯片同步處理及復雜 PCB 布線的需求，研發成本和工程負擔也隨之降低。

靈活適配衛星雷達與邊緣架構

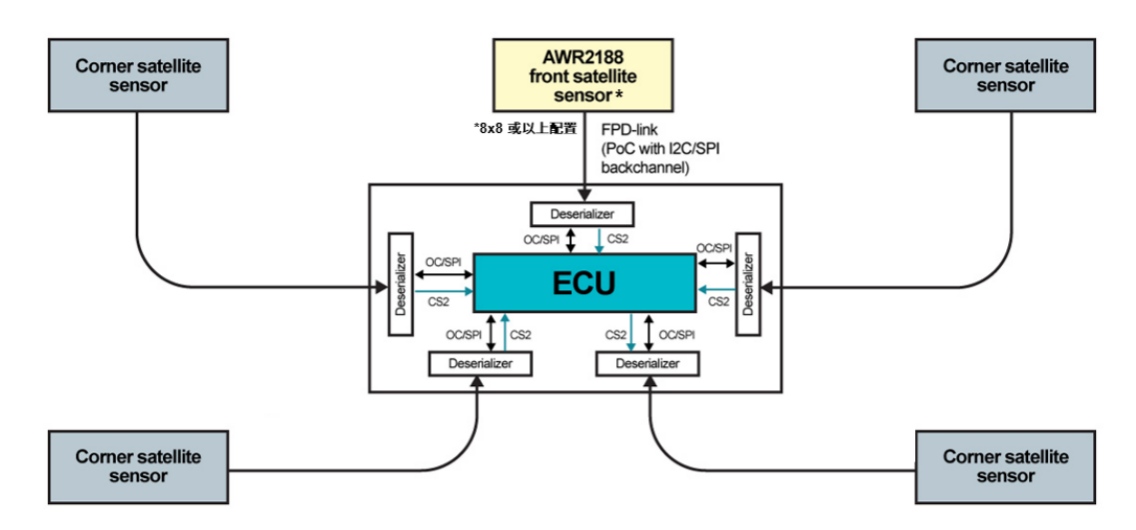

AWR2188 展現了極強的架構適應性。它既支持傳統的邊緣架構（在傳感器本地處理數據），也完美兼容正在興起的衛星雷達架構。在衛星拓撲中，AWR2188 采集的高分辨率原始數據通過 CSI-2 接口連接至串行化器件（如 TI 的 FPD-Link 系統），直接流式傳輸至中央 ECU。這種集中處理方式允許系統運行更先進的感知算法，將雷達點云與攝像頭、激光雷達數據進行有機融合，構建出更全面、細致的環境視圖。

DP83TD555J-Q1 以太網 PHY——構建軟件定義汽車的數字神經

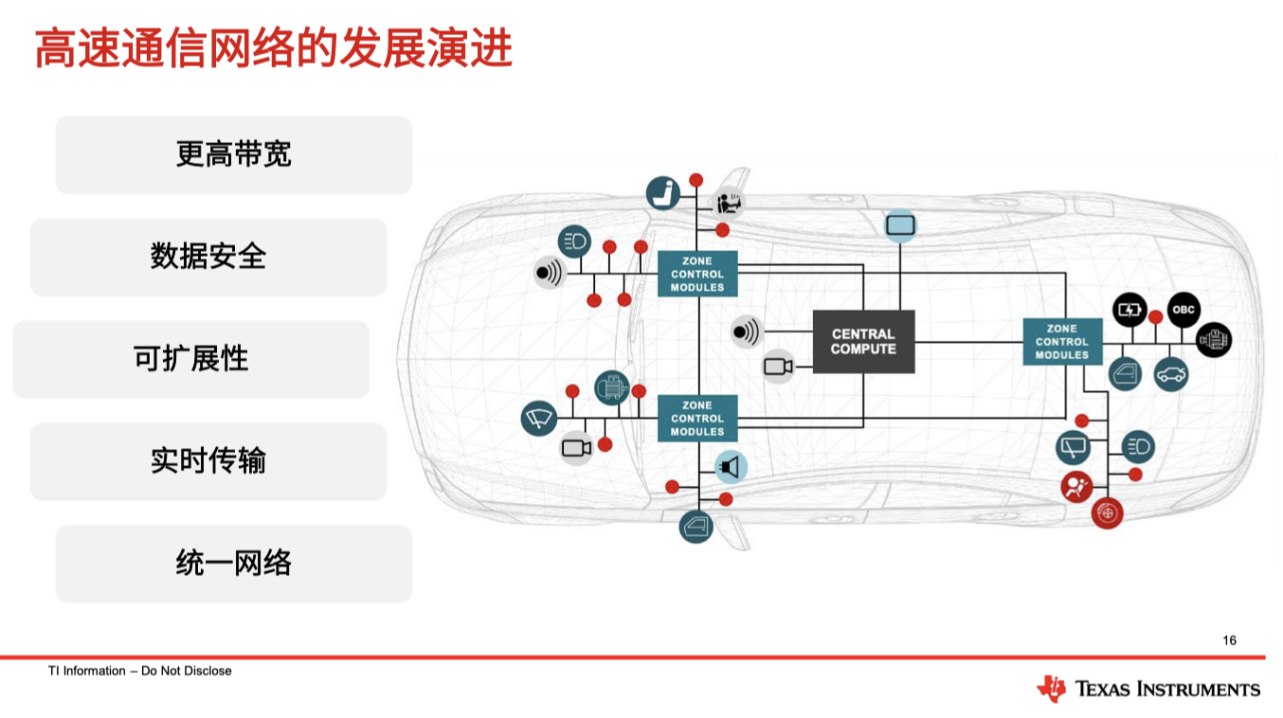

感知產生的海量數據與 SoC 需要的實時決策，必須依賴高效的通信中樞。德州儀器汽車系統業務部總監 Mark Ng 指出，隨著汽車向軟件定義車輛（SDV）演進，以太網正逐漸成為統籌各類功能的“數字中樞”。

10BASE-T1S：統一車載網絡的最后一塊拼圖

在傳統的車載通信中，CAN 和 LIN 總線占據了邊緣節點的主導地位。然而，為了實現統一的網絡架構，10BASE-T1S 協議應運而生。Mark 強調，10BASE-T1S 并不是為了徹底取代 CAN 或 LIN，因為后者在成本敏感的簡單連接（如車窗、座椅控制）中仍具優勢。 DP83TD555J-Q1 作為 TI 在該領域的首款產品，旨在為車輛提供更高帶寬、數據安全性和網絡可擴展性。它能將邊緣節點的數據以以太網數據包的形式直接傳輸，通過 IP 網絡進行隧道傳輸，從而避免了在網關處進行復雜的協議轉換。

納秒級同步與安全決策

在自動駕駛場景下，通信的確定性關乎安全。DP83TD555J-Q1 整合了媒體訪問控制器（MAC），使任意邊緣微控制器（MCU）都能便捷接入。更重要的是，它具備納秒級的時間同步能力，能夠支持系統在極短時間內做出安全決策。這種高精度同步不僅對輔助駕駛至關重要，也能擴展至車內照明控制、音頻同步等領域。

線纜設計的簡化與數據線供電（PoDL）

為了降低整車線束的復雜性與成本，DP83TD555J-Q1 引入了數據線供電功能。這意味著在同一根雙絞線線路上，可以同時傳輸電力和數據。這種“一線多能”的設計極大地優化了線纜布局，降低了整車重量。

連接感知與計算的橋梁

Mark 將通信視為感知與計算之外的“第三大支柱”。10BASE-T1S 的優勢在復雜數據回傳場景中尤為明顯。例如，當邊緣傳感器有復雜數據需要發送回中央處理器時，10BASE-T1S 提供的 10Mbps 帶寬和遠程控制網絡功能，能夠支持無需在邊緣端配備復雜 MCU 的架構演進，使未來的功能部署變得更為簡易高效。

通過 DP83TD555J-Q1，TI 完成了從感知端（雷達）到處理端（SoC）之間的通路構建。正如 Mark 所言，TI 廣泛的模擬與嵌入式產品組合，正在通過這種全方位的通信解決方案，將感知、計算與連接緊密縫合，推動未來出行愿景加速實現。

結語：協同與融合——TI 構筑自動駕駛時代的底層基石

隨著 TDA5 SoC、AWR2188 4D 成像雷達以及 10BASE-T1S 以太網 PHY 的集中亮相，TI 在 CES 2026 上清晰地勾勒出汽車產業向軟件定義汽車（SDV）轉型的技術底座。這三款產品并非孤立的功能升級，而是通過感知、連接與計算的深度協同，共同解決了區域架構下，海量數據流處理與實時安全決策之間的系統性挑戰。

TI 的布局邏輯展現了其作為模擬與嵌入式巨頭的深厚積淀：通過單芯片 8T8R 方案提升感知精度并降低系統復雜性，利用納秒級同步的以太網建立確定性的“數字神經”，最后由具備極致能效比的 TDA5 進行高效異構處理。這種從物理信號采集到數字決策執行的一體化支撐能力，正是 TI 在 ADAS 領域持續領先的護城河所在。

正如 Roland Sperlich 在發布會上所言，汽車正進化為一個復雜的智能終端。展望未來，自動駕駛的規模化落地將不再僅僅依賴單一的算力指標，而是取決于系統整體的可靠性、能效比與開發效率。TI 在 CES 2026 展現的這些創新成果，無疑為正處于轉型關鍵期的全球車企與 Tier 1 供應商，提供了一套更具實用性且更具確定性的系統級方案。
