1. 項目概述

該項目使用 DHT11 傳感器來測量環境溫度(攝氏度)和相對濕度(百分比)，并將測量結果顯示在 Arduino 串行監視器上。

應用程序

?天氣監測

?智能家居自動化

?環境日志記錄

物聯網傳感器節點(入門級)

2. 了解 DHT11 傳感器

主要規格參數

?溫度范圍：0 至 50 攝氏度

?濕度范圍：20% - 80% 相對濕度

?精度：±2 攝氏度，±5% 相對濕度

?接口：?jiǎn)尉€數字接口

?DHT11 PiNS

?VCC → 引腳

?DATA → 數字輸入/輸出引腳

?GND → 地線

如果使用的是無封裝的 DHT11(有 4 個引腳)，則需要在 VCC 和 DATA 之間添加一個 10 千歐的上拉電阻。大多數模塊都已經內置了這個電阻。

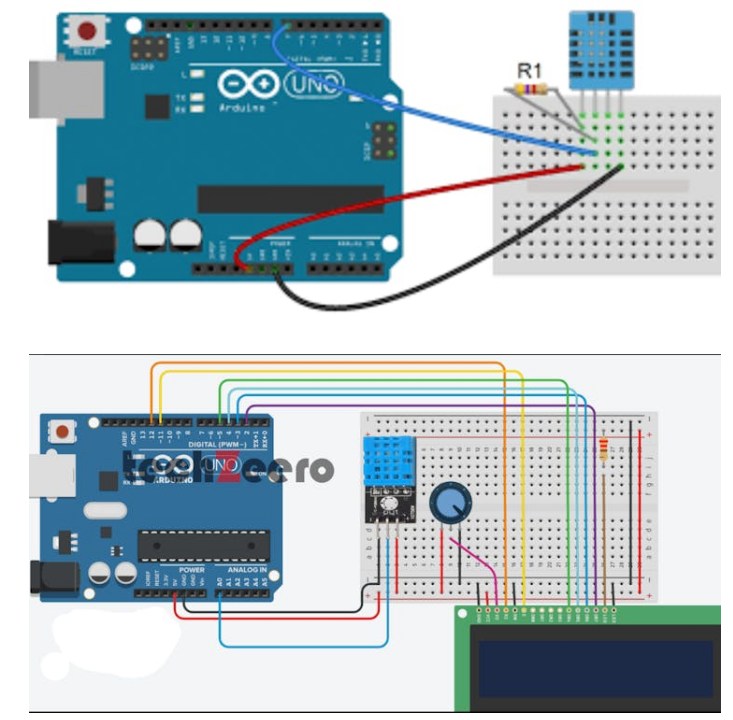

3. 電路連接

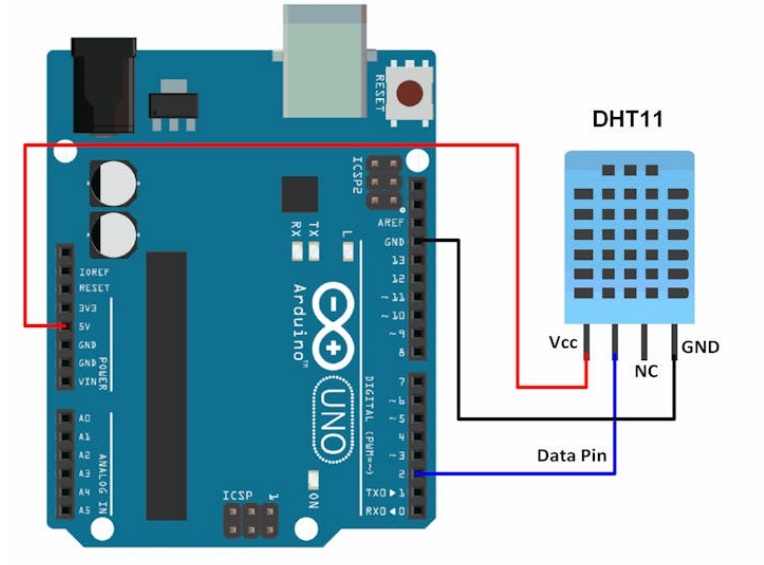

?Arduino ? DHT11 連接方式

?DHT11 接口 火車頭接口

?VCC 5V(電源正極 5 伏)

?數據 D2

?GND GND

4. 安裝所需庫

?打開 Arduino 軟件開發環境

?點擊“草圖” → “包含庫” → “管理庫”

搜索并安裝：

?由 Adafruit 開發的 DHT 傳感器庫

?Adafruit 統一傳感器

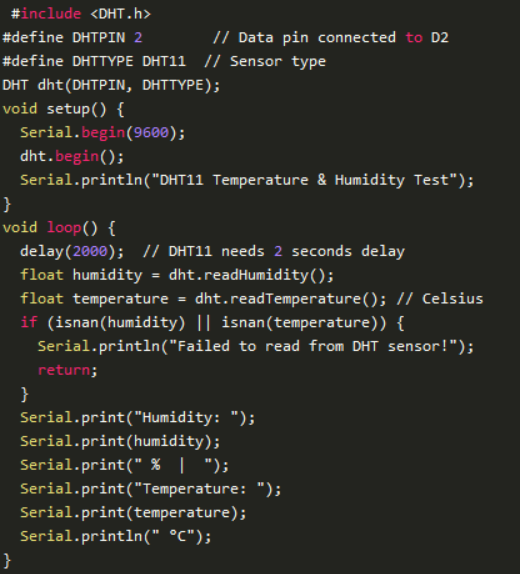

5. Arduino 代碼(已測試并驗證)

6. 輸出(串行監視器)

在“串行監視器”中將波特率設置為 9600 。

本文編譯自hackster.io
