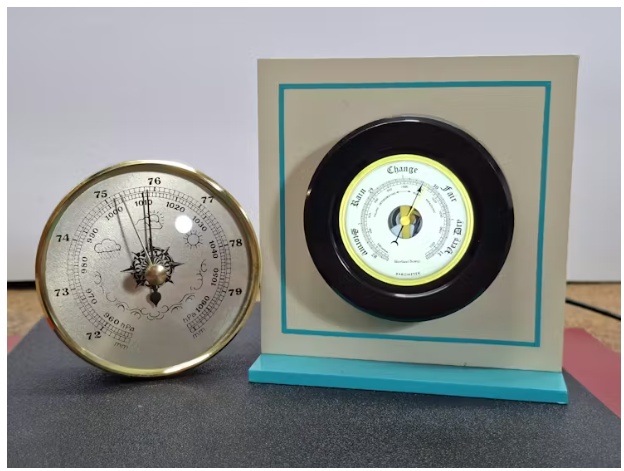

氣壓計是一種用于測量大氣壓力的科學儀器。氣壓上升通常預示著天氣好轉，氣壓下降則通常意味著即將有風和降雨。氣壓穩定則表示天氣狀況平穩。在這個項目中，我將介紹一種非常簡單的制作氣動式氣壓計模擬器的方法。實際上，現代數字電子技術被運用其中，借助這些技術，經典機械氣壓計的功能實現了 100%的模擬。氣動式氣壓計包含兩個箭頭：一個黑色的測量箭頭和一個黃色的參考箭頭。

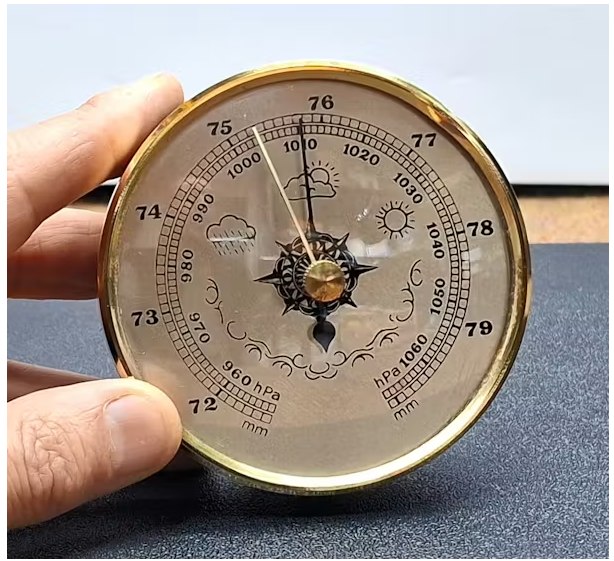

預測天氣的方法如下：我們需要將黑色測量箭頭與黃色箭頭對齊。幾個小時后，如果黑色測量箭頭向左移動到黃色箭頭的左側，那么將會出現不穩定天氣;而如果它向右移動，則天氣將會好轉并趨于穩定。如果這兩個箭頭保持對齊狀態，那么預計天氣狀況不會有變化。在原始儀器中，參考箭頭是通過儀器中間的按鈕來移動的，在這種情況下，該功能是由旋轉編碼器來實現的。

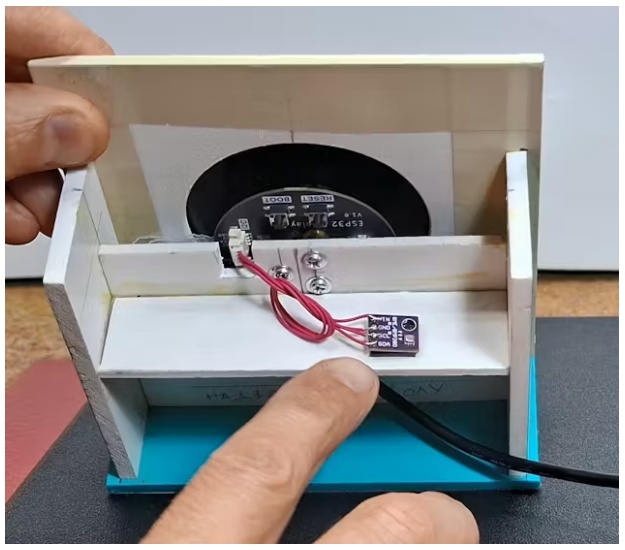

這款設備極其簡單，這得益于其 CROWPANEL 圓形顯示屏，該顯示屏內置了 ESP32S3 微控制器和旋轉編碼器。因此，只需將 BME280 模塊連接到該顯示屏模塊對應的 I2C 端口即可。

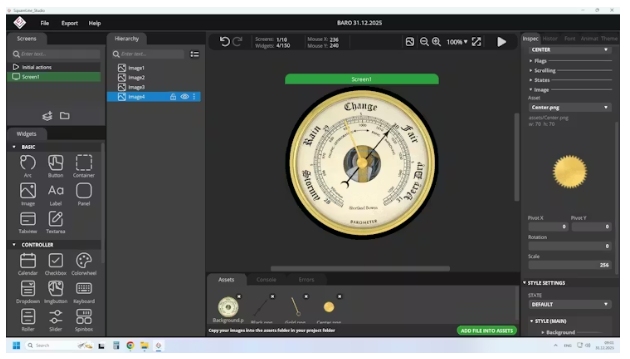

這是我首次使用 LVGL 庫和 Squareline Studio 進行的項目開發，它能讓你以相對簡單的方式創建出極具視覺效果且功能強大的項目。

這次我就不詳細闡述在 Squareline Studio 中開發和創建代碼及用戶界面的方法了，因?yàn)檫@些內容在之前的許多教程中都有詳細介紹。不過，我會簡要描述一下成功重現該項目的步驟。

該項目由 PCBWay 公司贊助。從概念設計到實際生產，PCBWay 為全球創新者提供前沿的電子設計解決方案，涵蓋硬件設計、軟件開發、機械設計、產品測試及認證等方面。PCBWay 工程團隊由在電子、嵌入式系統和產品開發領域經驗豐富的工程師組成。他們成功完成了涵蓋醫療設備、工業自動化、消費電子、智能家居和物聯網等多個行業的數百個項目。

以下是使用所給庫進行設備安裝的詳細說明。

首先，您需要使用版本為 1.8.15 及以上的 Arduino IDE。然后，請根據 Elecrow GitHub 頁面上的說明安裝 ESP32 核心版本 2.0.14 或 2.0.15?，F(xiàn)在，在“工具-板-ESP32 Arduino”中，我們需要選擇 ESP32S3 開發模塊。

在本板中，我們需要對一些屬性進行修改：閃存大小 16MB、分區方案 - 大型應用程序，以及 PSRAM - OPI PSRAM。接下來，我們需要安裝 LVGL 庫，具體版本為 8.3.11。您還需要安裝 Arduino_GFX_Library 以及 Adafruit_BME280 庫。所有這些庫和必要的文件都在文末給出。接下來是另一個重要的操作，即在“庫”文件夾的根目錄(通常該文件夾位于用戶/文檔/Arduino 目錄下)中，您需要復制 LVGL 庫的配置文件，名為“l(fā)v_conf.h”?，F(xiàn)在我們完成了支持部分，接下來需要編譯并上傳給定的代碼。

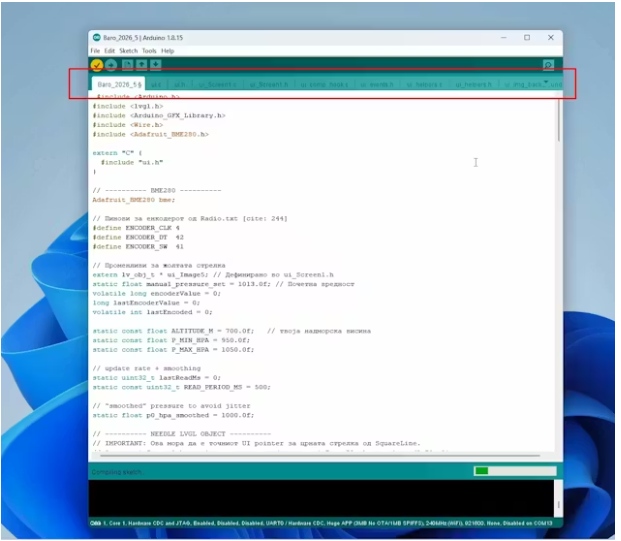

為此，我們解壓名為“Code Final.zip”的文件，但不更改內部文件夾的名稱。我們進入該文件夾，并啟動“.ino”文件。這樣，代碼就與之前使用 Squareline Studio 創建的必要用戶界面文件一同被打開?，F(xiàn)在我們可以編譯并上傳代碼，而不會出現錯誤。

至于代碼的編寫方式，其設計使得我們能夠輕松更改幾個參數，從而實現氣壓計的正常和精確運行：

?我們所在的高度被輸入到了如下這一行中：static const float ALTITUDE_M =

?從傳感器讀取數值的頻率在以下這行代碼中進行了定義：static const uint32_t READ_PERIOD_MS

?氣壓計的“校準”操作是在以下代碼行中進行的：static const float NEEDLE_OFFSET_DEG，這里我們?cè)O(shè)定了一個角度值，以便箭頭能夠準確顯示顯示在串行監視器中的實際氣壓值。

?而黃色箭頭移動時所具有的精確程度，即變化步長，是在以下這行代碼中設定的： float diff = (encoderValue - lastEncoderValue) * 1.0f;

現在讓我們來看看該設備在實際環境中的運行情況：在開啟設備后，屏幕上會立即出現一幅復古型氣壓計的詳細圖像，黑色箭頭會短暫停留在當前的相對大氣壓力值上。通常情況下，如果壓力高于 1013 百帕，就表明天氣狀況穩定;如果低于 1013 百帕，則表明天氣不穩定。對我們而言，一段時間內(至少 3 次)大氣壓力的變化數據非常重要。

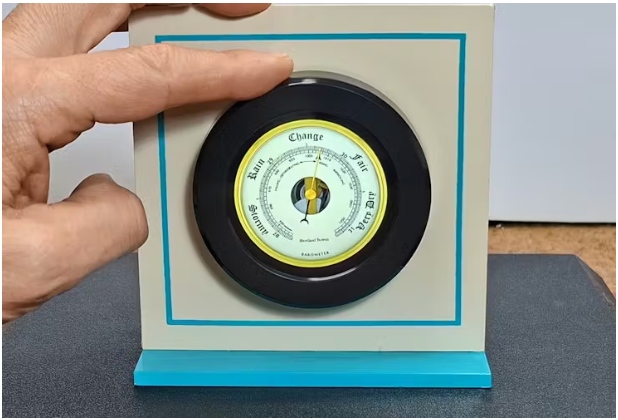

為此，我們將參考的黃色箭頭精確地設置在黑色箭頭的正上方。如果經過一定時間后，黑色箭頭相對于黃色箭頭向左移動了，那么天氣就會變得不穩定;反之，如果它向右移動，天氣就會趨于穩定。如果這兩個箭頭保持重疊狀態，那么天氣就不會發生變化。通過用手指在傳感器上方按壓(人為增加壓力)，我們可以看到箭頭緩慢地向右移動，然后在短時間內又回到初始狀態。由此可見，這個氣壓計完全模擬了機械式安諾里德氣壓計。唯一的區別在于，對于機械氣壓計而言，為了準確讀取當前值，你必須多次輕觸玻璃表面，而在這種情況下總是準確的，這無疑是一個巨大的優勢。更不用說其精度了，現在已經達到了小數點位數的精度。

最后，簡單總結一下：該項目展示了現代電子技術如何能夠完全取代并改進傳統的機械儀器，以數字化的精確度呈現出現代化的復古外觀。有了這款氣壓計，您不僅能獲得一個實用的天氣預報設備，還能為您的家增添一道視覺上的精彩裝飾。

本文編譯自hackster.io
