2025 年年底，我在 Insturctables 網站上偶然發現了“Maker Cheng Liang 的 ESP32-C5 雙頻 WiFi 分析器”項目。這引起了我極大的興趣。巧合的是，我一直關注著 Espressif 的 ESP32-C5 芯片，因為我覺得支持 2.4G 和 5G WiFi 6 的芯片會給我?guī)砗芏鄻啡?，并拓展應用的可能性?

幸運的是，我也一直在關注 Seeed Studio 公司推出的 XIAO ESP32-C5 的預告信息。我通過某些渠道終于得到了一臺該設備，并以程亮的項目為基礎，開始探索 ESP32-C5 的雙頻 WiFi 功能。這真是太酷了!

ESP32-C5 與之前絕大多數的 Espressif ESP 芯片(如經典的 ESP32、ESP32-S3、ESP32-C3、ESP32-C6 等)之間的最大區別在于，它是 Espressif 首款真正支持雙頻 Wi-Fi 6(2.4GHz + 5GHz)的微控制器。之前的 ESP 系列芯片大多僅支持 2.4GHz 頻段，而 ESP32-C5 則通過增加 5GHz 支持實現了突破。

與 2.4GHz 頻段相比，5GHz 頻段的最大優勢在于干擾極小且信道更純凈(通常有超過 20 個互不重疊的信道，而 2.4GHz 頻段僅有 3 個信道)。這意味著在擁有眾多鄰居的密集無線環境中，連接會更加穩定，延遲也會更低。

盡管受到 20MHz 帶寬配置的限制，ESP32-C5 在 2.4GHz 和 5GHz 頻段的理論峰值速度較為接近。然而，在實際應用中，5GHz 頻段能夠有效避免擁堵，從而實現的實際吞吐量更接近理論極限(通常網絡吞吐量超過 30~50Mbps)。這特別適用于實時圖像傳輸、低延遲的物聯網控制(如智能開關、游戲控制器)以及 OTA 程序升級等需要高連接可靠性和低延遲的應用。

簡單來說，ESP32-C5 使低功耗的物聯網設備首次能夠踏上“高速公路”：當 2.4GHz 頻段擁堵時，它能夠自動或手動切換到 5GHz，以避免“Wi-Fi 交通堵塞”。它是智能家居網關、智能攝像頭以及多設備并發連接場景的理想選擇。

接下來，我將利用 XIAO ESP32-C5 和程亮的項目，展示 WiFi 分析器的功能，并展示 XIAO ESP32-C5 的雙頻 WiFi 功能。

軟件

1. 更新 ESP32 支持功能

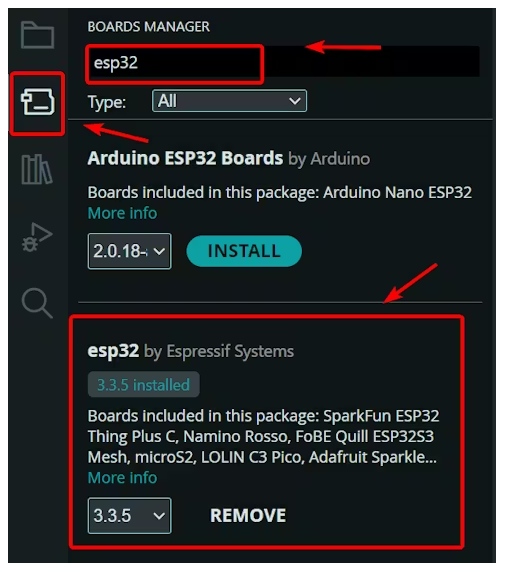

您需要在 Arduino IDE 中打開“板子管理器”，并將 esp32 軟件包更新至 3.3.5 或更高版本，以確保能夠找到 XIAO ESP32-C5。

2. 下載 Arduino_GFX 庫和 U8g2 庫

2.1 打開“圖書館管理器”，搜索“適用于各種顯示屏的圖形工具”，然后下載它。

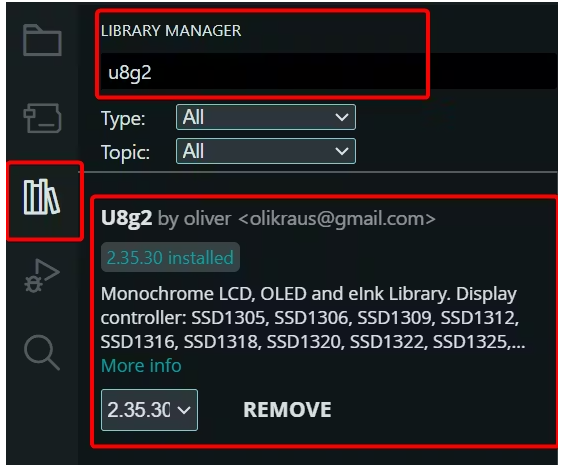

2.2 打開“圖書館管理器”，查找“U8g2”并下載它。

布線

接下來，我們將把 ILI9341 顯示屏連接到 XIAO ESP32-C5 上。ILI9341 可以在亞馬遜上購買，而 XIAO ESP32-C5 則可在 Seeed Studio 商店中獲取。

我這里使用的引腳與陳亮所使用的并不完全相同。我根據 XIAO ESP32-C5 的規格對其進行了修改。請使用跳線將各部件連接起來，具體連接方式請參照以下列表：

在通電之前，請務必確保線路連接正確!!!

上傳程序

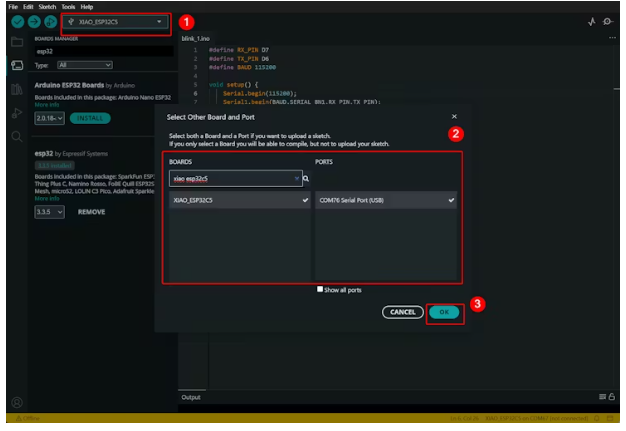

1. 連接小型 ESP32-C5 開發板

2. 打開 ESP32C5WiFiAnalyzer 示例程序

路徑：文件 -> 示例 -> Arduino 圖形庫 -> WiFiAnalyzer -> ESP32C5WiFiAnalyzer

3. 修改程序

由于我根據 XIAO ESP32-C5 的實際規格對一些引腳進行了修改，所以程序也需要相應地進行更新。

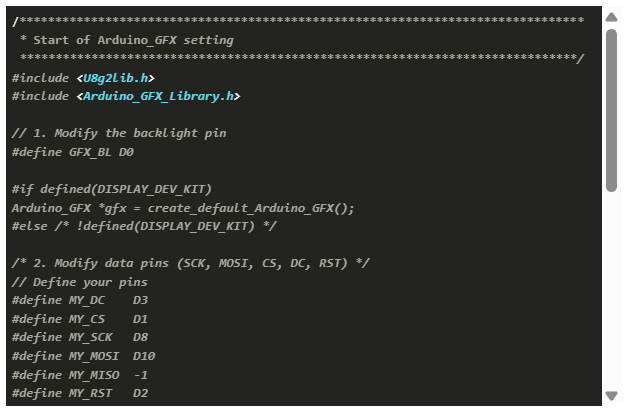

找到程序中的以下這部分內容，即從“Arduino_GFX 設置的起始部分”到“Arduino_GFX 設置的結束部分”這一段。

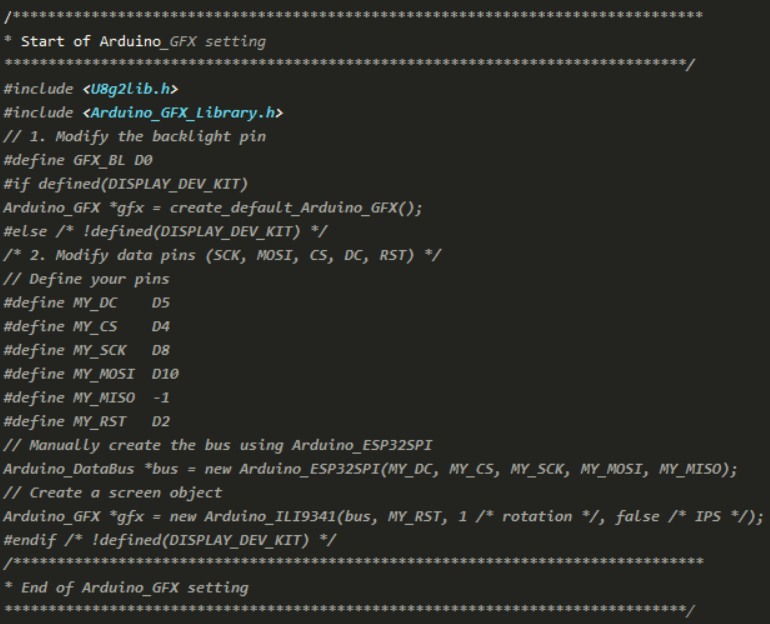

將其改為：

4. 上傳

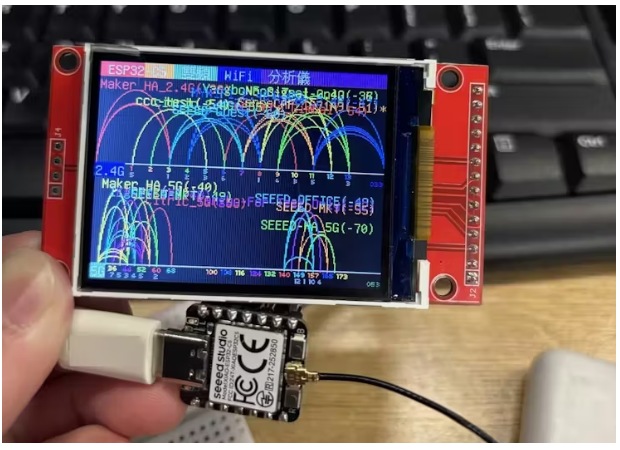

將程序上傳至 XIAO ESP32-C5 開發板，然后按下復位按鈕。稍等片刻以查看結果。如您所見，它會掃描并顯示周圍 2.4G 和 5G 網絡的信號強度分布情況。

需要注意的唯一一點是，您最好安裝一個天線以獲得更好的無線網絡信號接收效果。

它可以作為一種便攜式設備使用，您可以隨身攜帶它。您還可以為其準備一個輕便的 USB-C 電源~

為 Seeed Studio XIAO 平板電腦的圓形顯示屏量身定制

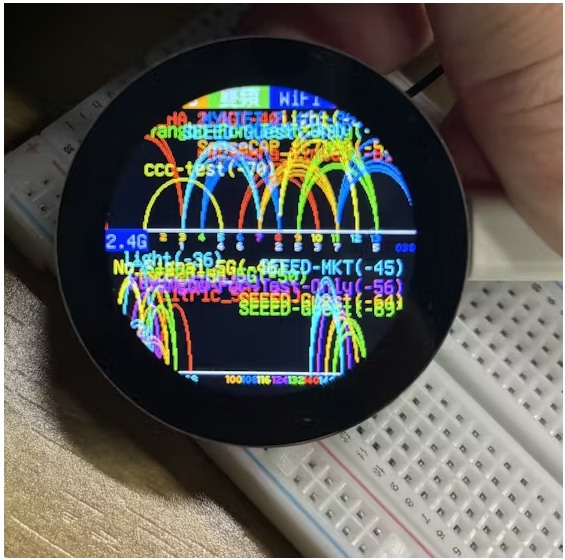

Seeed Studio XIAO 的圓形顯示屏采用了 GC9A01 屏幕，其分辨率為 240x240。它可以作為 WiFi 分析器使用，但有一個缺點：無法完整顯示信息。

同樣，您需要將從“Arduino_GFX 設置的起始部分”到“Arduino_GFX 設置的結束部分”這一段進行修改。

效果：

本文編譯自hackster.io
