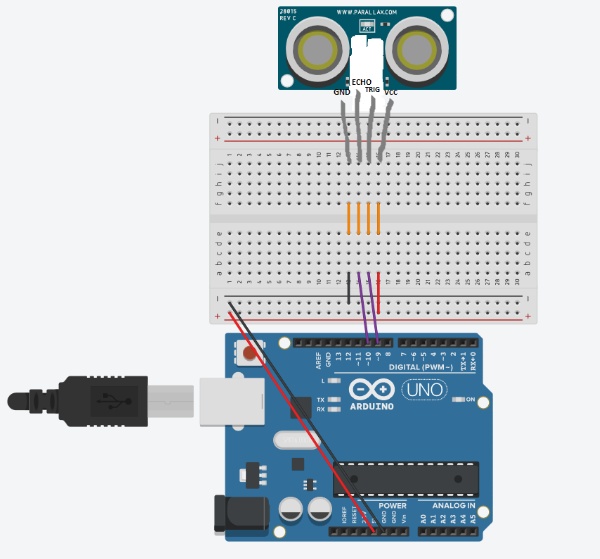

該項目展示了如何將 HC-SR04 超聲波傳感器與 Arduino Uno 連接起來，以實現精確的距離測量。超聲波傳感器在機器人技術、避障系統、停車系統以及物聯網應用中被廣泛應用。該裝置操作簡便、成本低廉，非常適合初學者使用。

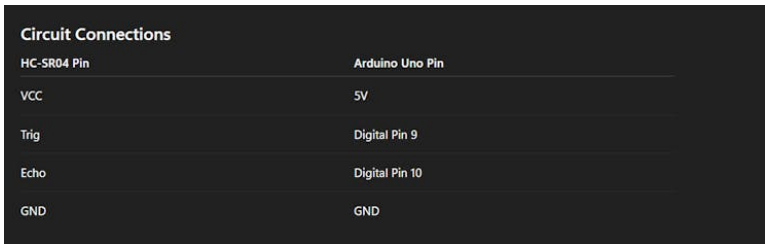

所需組件

?Arduino UNO

?HC-SR04 超聲波傳感器

?面包板

?跳線

?USB 數據線(用于 Arduino 編程)

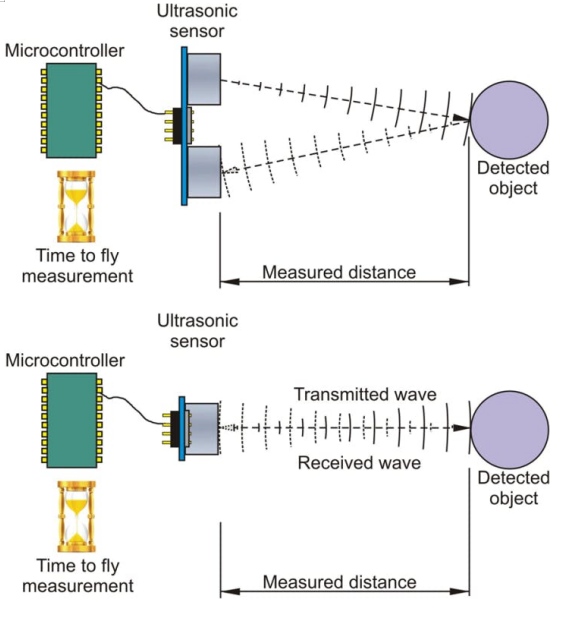

其工作原理(簡單說明)

?Arduino 向超聲波傳感器的“觸發”引腳發送一個短脈沖。

?該傳感器會發射超聲波。

?這些波在撞擊到物體后會反彈回來。

?“回聲”引腳會將所用時間反饋給 Arduino 單元。

?Arduino 通過聲波的速度來計算距離。

Arduino 代碼

輸出

?打開串行監視器(波特率設置為 9600)。

?與物體的距離將以厘米為單位進行顯示。

?將物體移近或移遠，即可觀察到實時的變化情況。

應用程序

?障礙物探測機器人

?智能停車系統

?基于距離的警報

?物聯網感知項目

結論

該項目展示了一種利用 Arduino 和超聲波傳感器測量距離的簡潔實用方法。它為 Hackster 上的機器人和自動化相關項目奠定了堅實的基礎。

本文編譯自hackster.io
