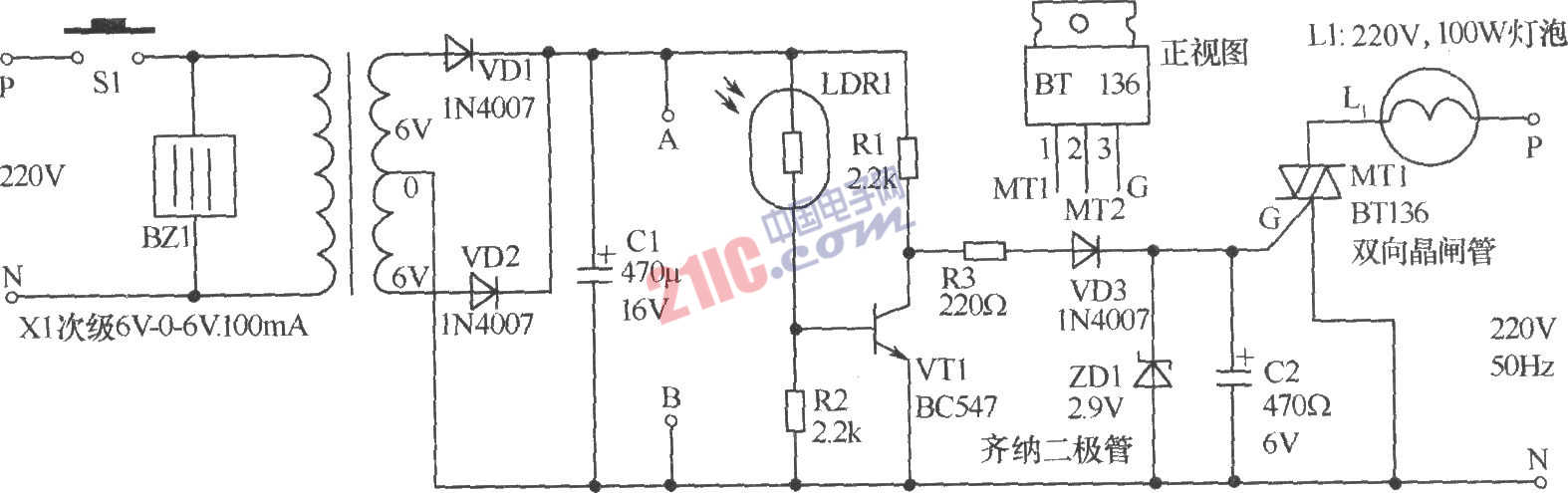

如圖所示接收器可避免遺漏病人的求助聲音，在白天，只有接收器本身工作，照明燈部分則自動切斷。在夜里接收器和照明信號可同時隨病人的請求送出。呼叫開關按下時，變壓器X1初級也同時與交流電源接通，次級電壓經整流、濾波后，其輸出直流電壓經R1送至VT1集電極。如果在白天，因受光線照射，光敏電阻LDR1呈低阻狀態，VT1導通，其集電極拉至地電位，因此晶閘管BT136不工作，這時只有呼叫鈴聲可以聽到，照明信號則處于無效狀態。在夜間，LDR1因黑暗而呈高阻狀態，因此在S1按下后，VT1截止，使濾波后的正直流電壓可經R1和R3對曉充電。VD3的作用可使恒定的直流正偏壓觸發BT136，從而使白熾燈L1發光，因此在夜問既可聽到鈴聲，又可看到求助的照明信號。齊納二極管ZD1用來限制C2兩端的電壓維持在設定的穩定值。A、B點右側的電路部分也可更換成下圖所示電路，不用晶閘管而用繼電器來控制照明燈。在白天，因LDR2的低電阻旁路了VT2的基極電流使VT2截止，繼電器RL1不工作。在晚上，LDR2幾乎呈開路狀態，基極電流經VR1、R4和R5流入基極使VT1導通，RL1吸合，燈泡L2發光。
