DZW75-48/50(50II)功率因數補償原理圖：
DZW75-48/50(50II)功率因數補償電路：

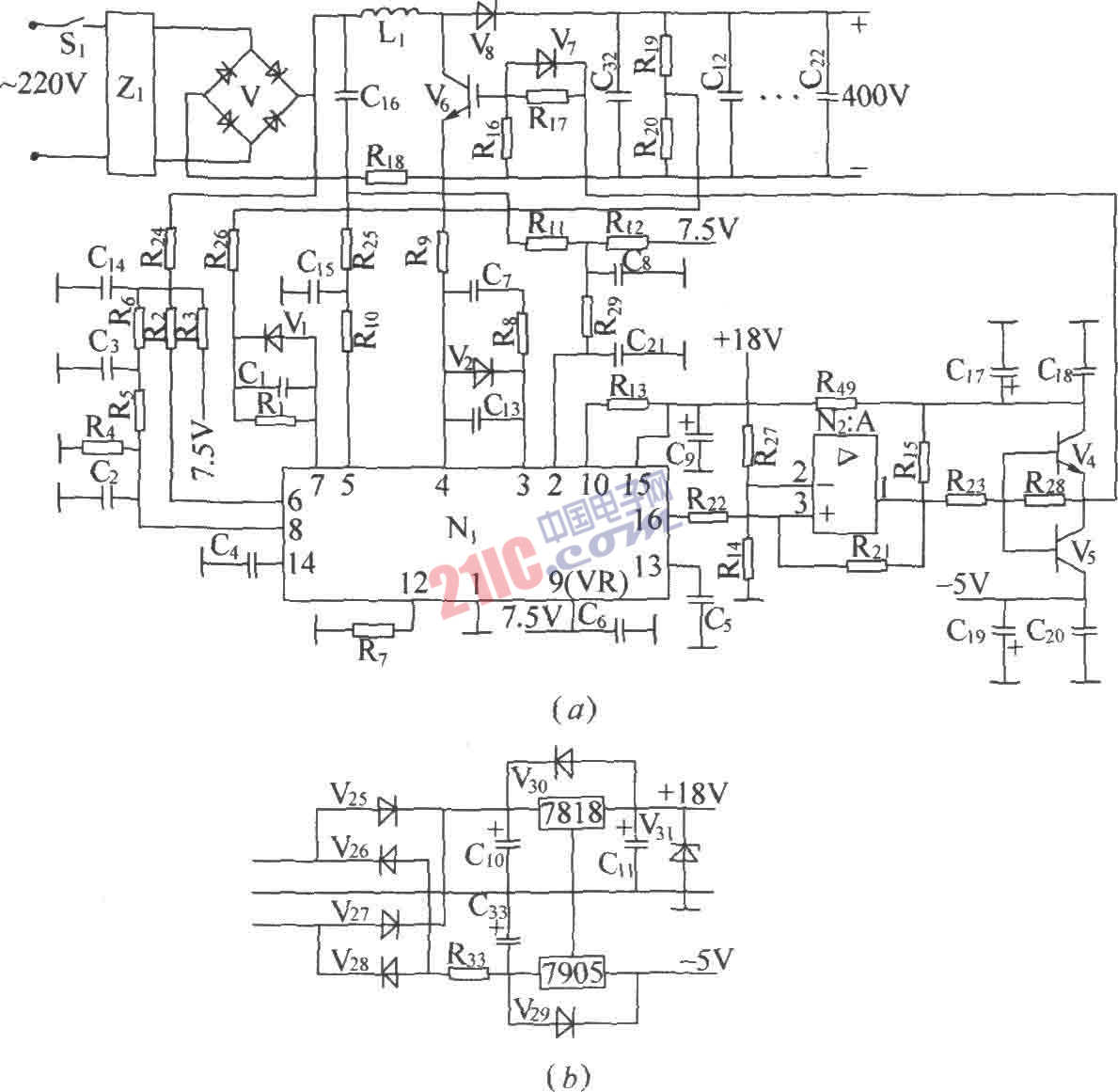

如圖所示，(a)為補償電路，(b)為輔助電源。它主要由N1，功率因數校正控制模塊和一些配套電路所組成。N1內部由一個鋸齒波發生器、脈寬調制器及多種比較器電路等構成，鋸齒波發生器通過外接電容、電阻決定其工作頻率。本機使其輸出脈沖的頻率工作在50kHz，而輸出脈沖的寬度則由綜合比較處理后的誤差電壓來決定。它有3個取樣比較電路。輸出電壓取樣由輸出端的R19和R20的分壓值經R16送到N1的11腳，經V1送到N1的7腳；功率和電流波形取樣，從串聯在開關回路中的小電阻R18上取得，經過電阻、電容網路分別送到N1的2、3、4、5腳；基準100Hz脈動電壓波形由橋式整流器的輸出端取得，經電阻R14、R2、R6等，分別送到N1的6腳、8腳。N1的1腳接地，15腳接到工作電源十18V。N1將輸出電壓取樣信號與基準電壓進行比較，將電流波形與工頻整流的電壓波形進行比較根據輸出功率(電流)的大小，綜合地確定輸出脈沖的寬度，以保證輸出直流電壓穩定在400V，使工頻整流器的輸出電流，即電感L上的電流或電阻R18上的電流，其波形近似全波正弦。N1的16腳輸出經脈寬調制后的50kHz的脈沖送到N2：A具有回差特性的比較器進行整形，從N2：A的1腳輸出，經R23送到V4、V5組成的互補射極跟隨器放大，經R17、R16分壓后加到VMOS開關管V6的柵極，驅動其導通或截止。實際上V6是一個包含VMOS管、提升二極管和整流橋的集成芯片。 |
