我已經測試了幾十個ESP32顯示器，但沒有一個讓我停下來說“等等，這改變了一切”——直到CrowPanel Advance顯示器出現在我的辦公桌上。這不僅僅是一個更大的屏幕;這是當有人真正聽取了制作者的要求時所發生的事情。

有些展覽只是展示東西。這個可以聽、說、說六種不同的無線語言。讓我向您展示為什么這是您需要探索的最酷的ESP32顯示器之一

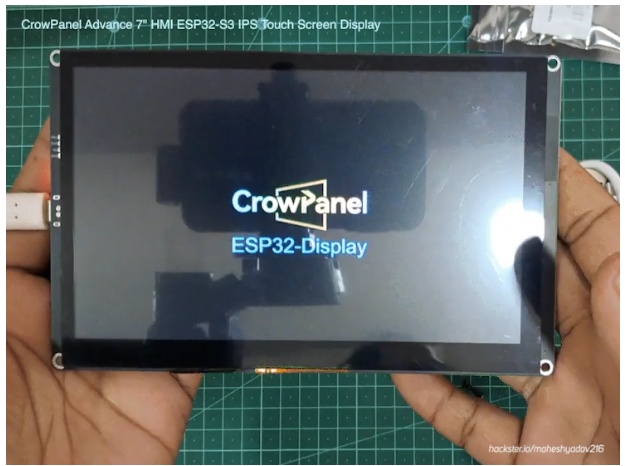

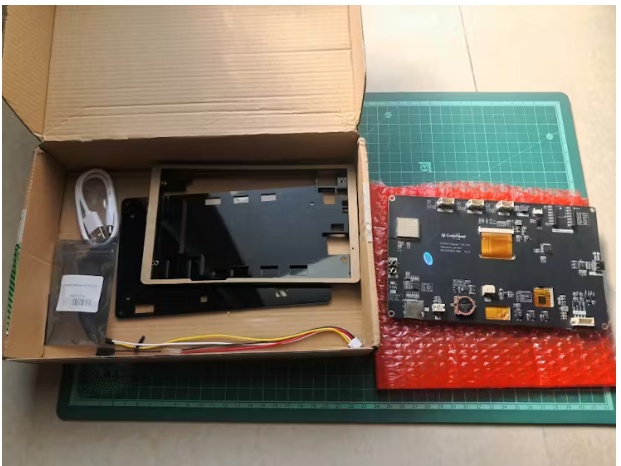

當我第一次打開來自Elecrow的CrowPanel Advance 7”時，我承認我有點害怕。這不是典型的ESP32顯示。它有人工智能功能，可切換的無線模塊，以及足夠多的外設，讓你不知道從哪里開始。但在用了一個周末之后，我就愛上了它的功能。

我非常感謝Elecrow慷慨地為我提供了這么棒的硬件，并支持我的Project Idea

現在，讓我來告訴你是什么讓這個展覽變得特別，以及你如何不費力地站起來跑起來。

我正在檢查這個顯示，這是他們的硬件版本V1.3

為什么這個展示引起了我的注意

我以前用過很多ESP32顯示器，但這個“Advance”系列是不同的。這是非常功能豐富的顯示。讓我興奮的是：

核心硬件規格

顯示:

?7英寸IPS電容觸摸屏

?800×480分辨率

?178°寬視角

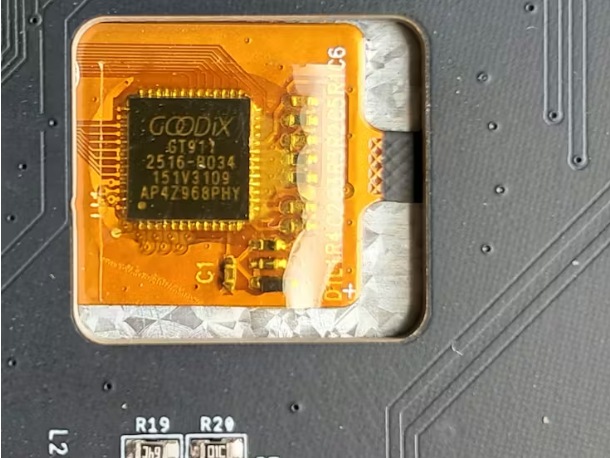

?GT911電容式觸摸控制器

處理器:

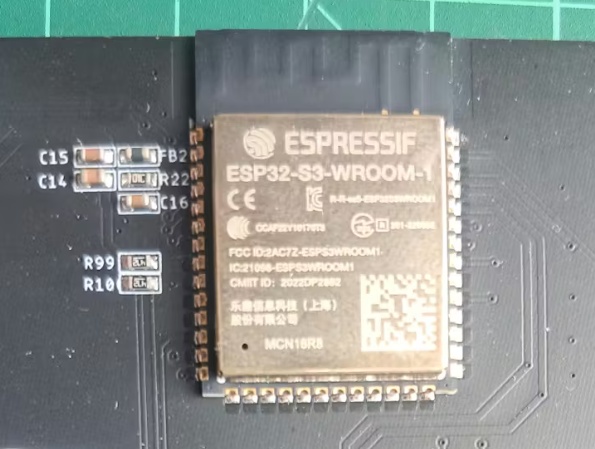

?ESP32-S3-WROOM-1-N16R8模塊

?雙核Xtensa 32位LX7 CPU(最高240MHz)

?512 kb SRAM

?8 mb PSRAM

?16 mb的閃光

?集成2.4GHz Wi-Fi和藍牙5.0/BLE

突出的關鍵特征

1. AI-Ready設計：顯示器包括一個高性能數字麥克風和集成放大器的揚聲器端口。

這使得語音識別、語音合成和會話人工智能應用成為可能，非常適合構建語音控制界面或智能助手。

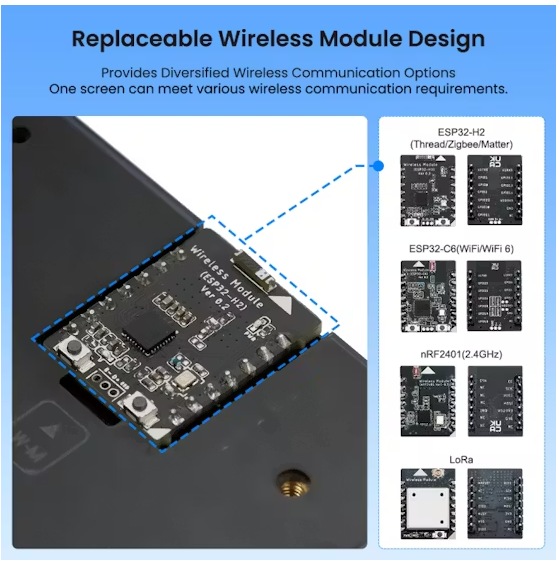

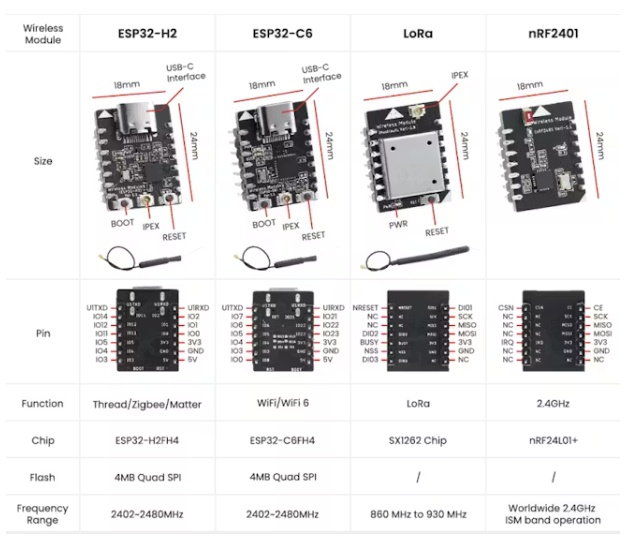

2. 模塊化無線通信：最具創新性的特點之一是可更換的無線模塊設計。專用插槽允許您在不同的通信協議之間進行交換：

?SX1262模塊：用于遠程物聯網的LoRa通信

?ESP32-H2模塊：Zigbee，物質和線程支持

?ESP32-C6模塊：支持Wi-Fi 6連接

?nRF2401模塊：2.4GHz無線通信

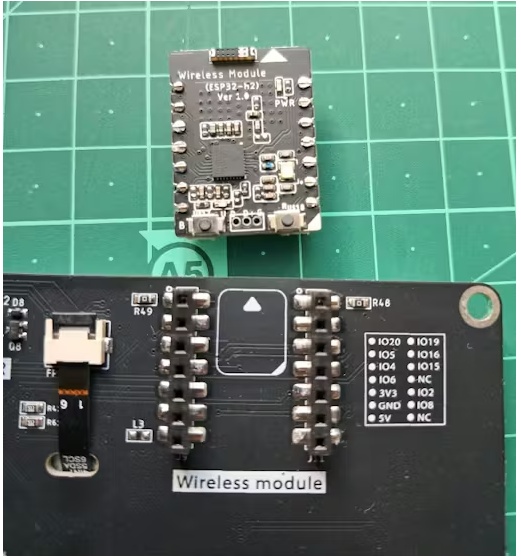

我收到了ESP32-H2模塊與此顯示

這種模塊化意味著一個顯示器可以滿足多個項目的需求，而無需重新設計硬件。

無線模塊通過專用的GPIO引腳直接連接到ESP32-S3(如IO19， IO20用于UART通信)。功能選擇撥碼開關(S0, S1)在無線模塊，麥克風，揚聲器和SD卡之間路由共享GPIO引腳-這是純硬件切換

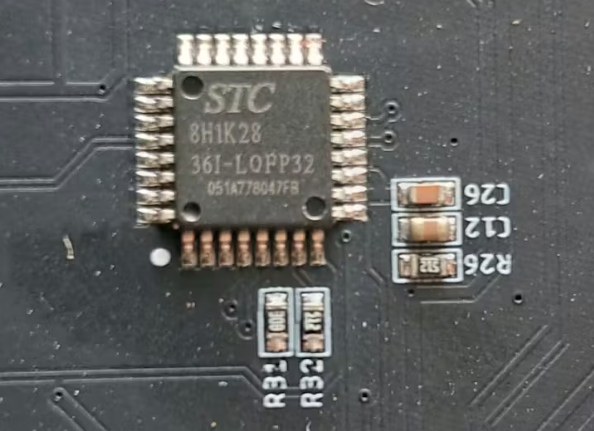

I/O擴展器和外設管理器：STC8H1K28是STCmicro的一款經濟高效的高速8位微控制器，具有增強型快速8051核心。

該MCU充當I/O擴展器和外設管理器，處理ESP32-S3由于GPIO引腳有限而難以處理的任務。它控制顯示背光(包括0-244級的PWM亮度)，管理蜂鳴器的開/關，協調觸摸控制器復位序列，并將電源路由到音頻放大器。

可以把它想象成一個智能交通警察——釋放ESP32-S3，讓它專注于運行應用程序，同時通過I2C命令(地址0x30)在后臺處理內務管理任務。

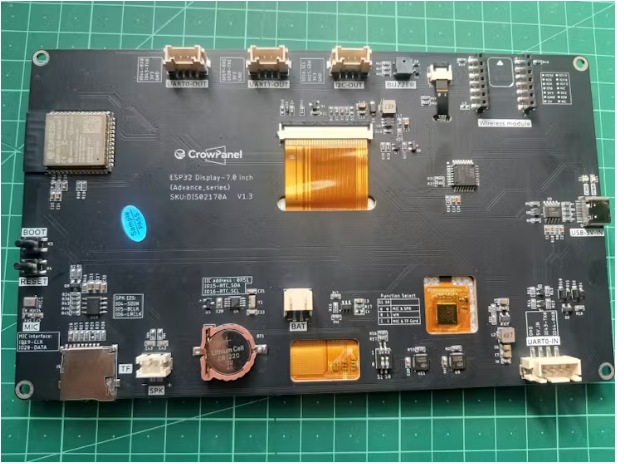

3. 豐富的外圍支持

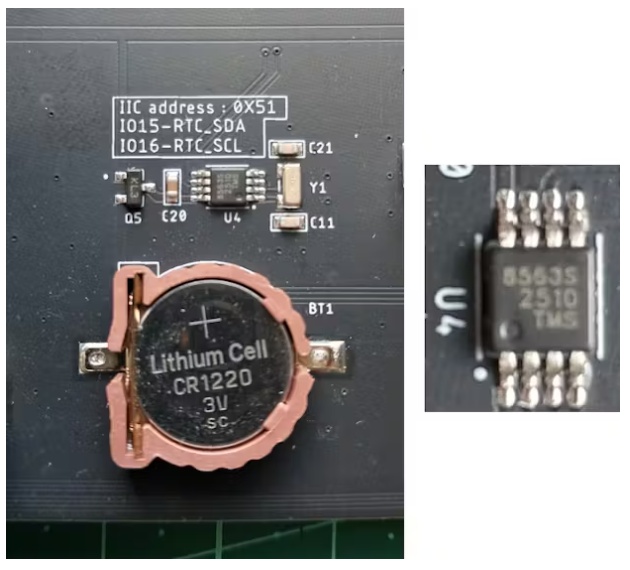

?實時時鐘(RTC)帶備用電池(CR1220 3V)。PCF8563實時時鐘(RTC)，一個低功耗集成電路計時(秒，分，小時，日期)與I2C通信。

?TF/Micro - SD卡插槽

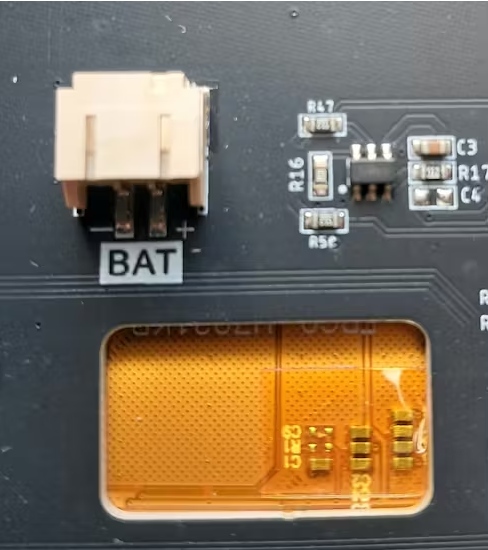

?電池充電電路(用于便攜式應用)。電池連接器(PH2.0-2P)

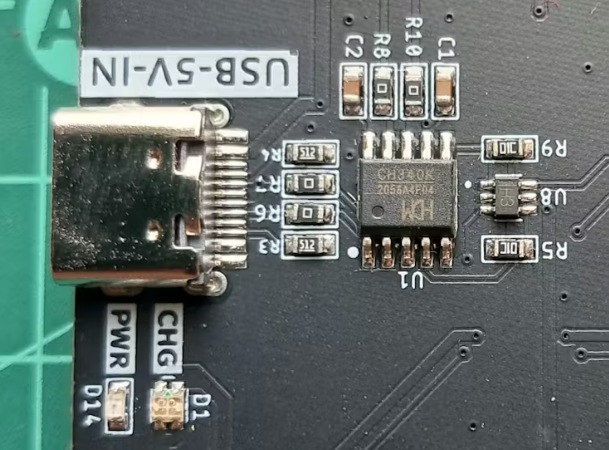

?USB-C接口，用于編程和電源。它具有CH340K，一種緊湊，具有成本效益的USB到串行/TTL UART轉換器IC

?兩個3.3V輸出的UART端口

?I2C接口

?1個UART0輸入端口

?帶放大器的揚聲器輸出

?蜂鳴器

功能選擇開關-有3個開關，您可以選擇不同的外圍功能。這些撥碼開關在顯示器的背面，允許您選擇哪些外設是活動的，因?yàn)橐恍┕蚕鞧PIO引腳：

復位和啟動按鈕：有兩個板載按鈕。

RESET按鈕執行ESP32-S3的硬件重啟，在代碼崩潰或想要在不拔掉電源的情況下重新啟動時非常有用。BOOT鍵(GPIO0)強制ESP32-S3進入下載/編程模式，當自動上傳失敗時，按RESET鍵(或上電時)，手動進入引導加載模式。在解決上傳問題時，您將主要使用此組合：按住BOOT，點擊RESET，釋放BOOT，然后在Arduino IDE中單擊上傳-這是每個制造商最終學習的經典ESP32“讓我擺脫麻煩”的動作!

4. 專業開發支持：這個CrowPanel Advance 7“顯示HMI支持多種開發環境：

?Arduino IDE

?ESP-IDF (express官方框架)

?PlatformIO

?ESPHome(用于家庭助理集成)

?LVGL圖形庫

?SquareLine Studio(可視化UI設計)

?網狀固件(用于網狀網絡)

入門：硬件設置

你需要什么

要求:

?CrowPanel Advance 7.0" HMI顯示器(推薦使用V1.2或V1.3)

?USB-C電纜

?安裝了PlatformIO的Arduino IDE / ESP-IDF / VSCode的計算機

可選附件:

?無線通信模塊(LoRa、Zigbee等)

?揚聲器(用于音頻項目)

?MicroSD卡(用于數據記錄或媒體)

?LiPo電池(便攜式應用)

?Crowtail傳感器(通過I2C/UART兼容)

版本檢查

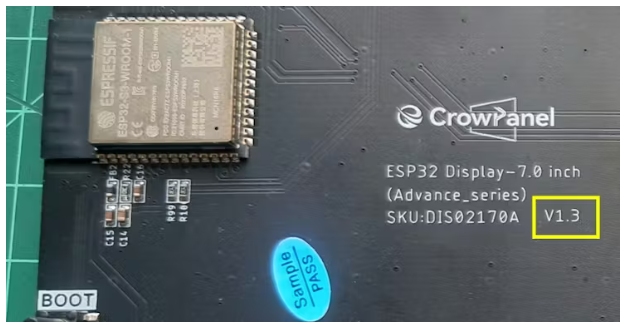

在開始之前，確定您的顯示版本。版本號印在PCB板的背面。這很重要，因?yàn)榘姹局g存在細微差異：

?V1.0：原始版本

?V1.2：更新了背光控制，改進了功能切換

?V1.3：全新麥克風(LMD3526B261)，精細化的背光控制

測試

現在讓我們看看這個顯示的一些演示。我已經測試了它與SquareLine Studio LVGL UI的工作，然后是外圍設備，如RTC， SD卡，蜂鳴器，UART等。以下測試的所有相關代碼都在本博客的GitHub Repo上共享。

1. 簡單的UI顯示和觸摸演示

2. 計數器應用

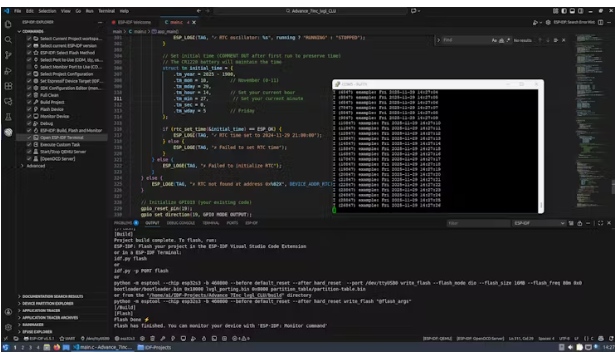

3. RTC顯示

4. RTC UART/串行輸出

5. SD卡圖像加載

6. 多個UI屏幕(滑動)

未來的范圍

目前，我正在使用這個令人敬畏的人機界面顯示構建一個項目。它將是智能家居控制平板電腦，我打算讓它變得便攜。我也整合了它與我現有的homesistant設置。
