如果快樂是進入的鑰匙呢?想象一扇只有在你微笑的時候才會打開的門——一種有趣的、未來主義的歡迎顧客的方式。在這個項目中，我們將使用HuskyLens 2 AI視覺傳感器和FireBeetle ESP32 P4構建一個自動閘門系統。

HuskyLens 2檢測微笑，ESP32 P4控制電機或伺服打開門。只有開心的顧客才能進來!

項目的概念

?輸入：HuskyLens檢測面部表情。

?處理：如果識別到微笑，HuskyLens向ESP32 P4發送信號

?輸出：esp32p4驅動伺服/電機打開門。

?結果：大門只對微笑的面孔開放。

該項目將人工智能視覺與嵌入式控制相結合，實現了一個有趣的交互式物聯網原型。

硬件概述

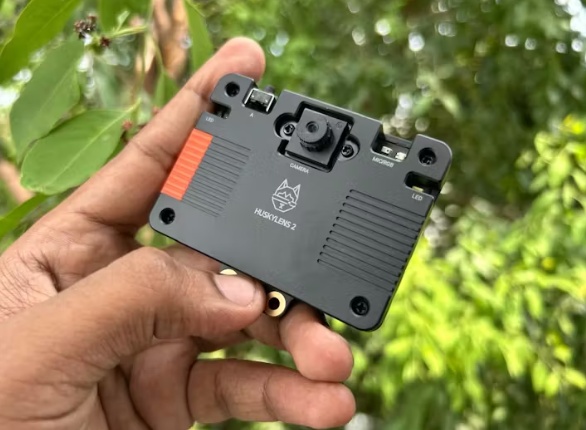

HuskyLens 2人工智能視覺傳感器

?內置人工智能算法，用于人臉識別，對象跟蹤，情緒檢測等等。

?支持多種通信接口：UART、I2C。

?緊湊的設計，理想的機器人和互動項目。

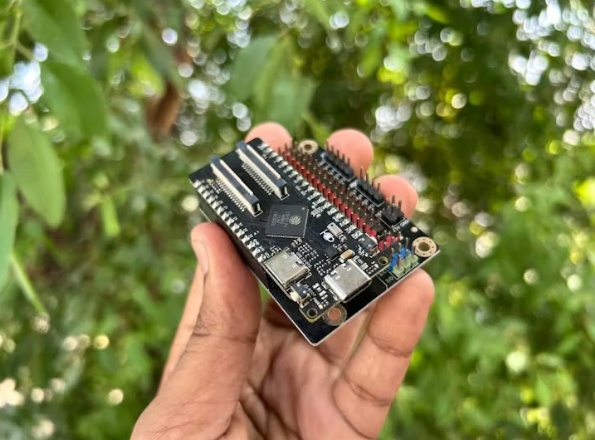

DFRobot火甲蟲ESP32 P4

DFRobot FireBeetle ESP32-P4是一款功能強大的低功耗開發板，專為邊緣人工智能、計算機視覺和物聯網應用而設計。

它將高性能處理與現代連接功能相結合，使其成為需要多媒體功能、人機界面或智能自動化的項目的理想選擇。

概述

?型號：FireBeetle 2 ESP32-P4

?芯片組：expressif ESP32-P4R32

?目標用例：邊緣人工智能、計算機視覺、物聯網、多媒體和人機界面(HMI)

關鍵特性

?雙核RISC-V處理器(360MHz + 40MHz)

?32MB PSRAM和16MB閃存

?內置Wi-Fi 6和藍牙5連接

?支持1080p視頻播放和圖像捕獲

?接口：MIPI-CSI/DSI用于攝像頭和顯示模塊

?硬件JPEG / H。264編碼支持

?多種I/O選項：USB OTG， I2C， SPI， UART， ADC， PWM

?專為邊緣AI， IoT和多媒體項目而設計

應用程序

?智能家居：中央控制面板，智能門鈴和交互式顯示器。

?零售和安全：人工智能監控、數碼相冊和面向客戶的自助服務亭。

?教育和DIY項目：非常適合探索人工智能視覺和物聯網集成的創客。

?邊緣AI：直接在設備上部署輕量級ML模型，用于實時推理

門機制

?用于小型演示門的伺服電機。

?直流電機+驅動器(L298N或繼電器)用于較大的門。

?由DFRobot Huskylense V2根據HuskyLens輸入控制。

電力供應

?單獨5V穩壓電源，適用于HuskyLense 2和DFRobot FireBeetle ESP32 P4。

?如有需要，電機單獨供電。

工作流

?HuskyLens經過訓練可以識別笑容。

?當一個人微笑時，HuskyLens會輸出Happiness。

?ESP32 P4讀取該信號。

?如果幸?！欧?電機激活→閘門打開。

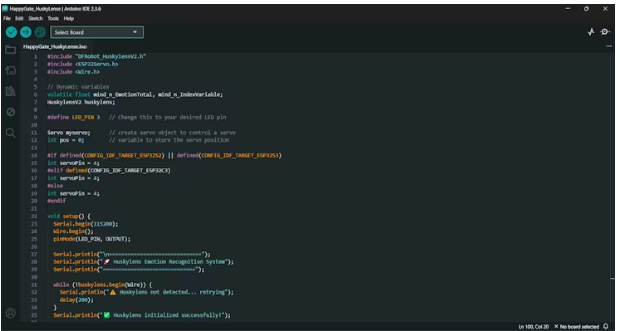

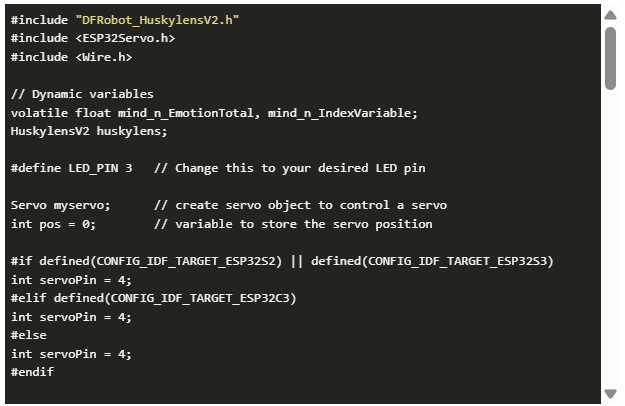

代碼片段

將代碼上傳到FireBeetle ESP32 P4

演示設置

?設計：使用桌面3D打印機打印PLA的小型擺動式門。

?設計：使用桌面3D打印機打印PLA的小型擺動式門。

?安裝方式：閘板固定在框架上，伺服電機連接在鉸鏈上。

?控制：當HuskyLens檢測到微笑時，ESP32 P4向伺服發送信號，旋轉門打開。

?復位：經過短暫的延遲后，伺服將柵極返回到其關閉位置。

這個原型可以很容易地在教室、展覽或制造商博覽會上展示這個概念，而不需要一個全尺寸的門。它輕巧、便攜，對觀眾來說視覺清晰。

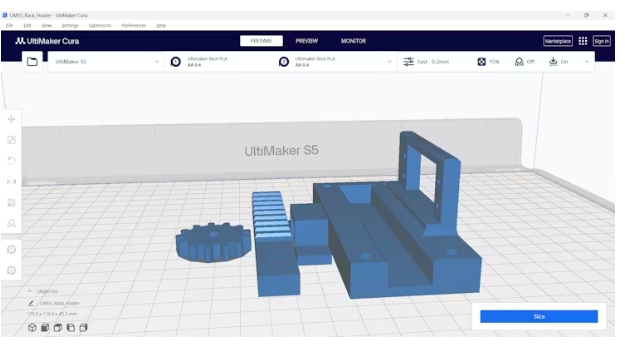

下面是演示設置的簡單3D模型。

由JUSTWAY 3D打印服務提供

對于原型，我與JUSTWAY 3D打印服務合作-一個可靠的平臺，以精確和速度將想法帶入生活。

?高質量的打印：光滑的表面和耐用的PLA部件。

?快速周轉：非常適合想要快速迭代的開發者。

?專業的支持：從設計上傳到交付，過程是無縫的。

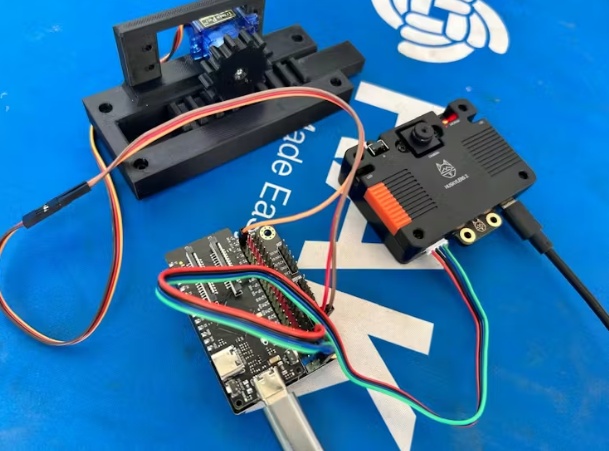

組裝

?將伺服器和齒輪安裝到機架上

?將閘門機構安裝到車架上

?將伺服和Huskylense連接到DFRobot Beetle ESP32 P4。

應用程序

?零售商店：歡迎顧客的有趣方式。

?活動/展覽：互動報名系統。

?智能家居：有趣的開門機制。

?教育：展示人工智能+物聯網的融合。

未來的增強

?當門打開時添加語音問候。

?SD卡上帶有時間戳的日志條目。

?與物聯網云集成進行分析。

?實門采用伺服+鎖機構。

結論

這個項目展示了人工智能視覺(HuskyLens2)和嵌入式控制(FireBeetle ESP32 P4)如何創建一個只有在客戶微笑時才打開的門。這很有趣，引人入勝，是展示情感識別與物聯網硬件相結合的強大功能的好方法。無論是商店，活動還是課堂演示，這個項目都保證帶來微笑-字面上!
