本次演示展示了如何利用“跟蹤”功能，通過使用 AMD Ryzen AI Phoenix 中的 AIE 語言和 AIE API，高效地實現彩色圖像的“反向”處理。

要求/條件

AMD Ryzen AI Phoenix. 基于 Linux® 的開發環境。Python®(用于測試自動化和結果驗證)。IRON API 和基于 MLIR 的 AI 引擎工具鏈。OpenCV(開源計算機視覺庫)

項目簡介

該系統級芯片(SOC)旨在加快 AIE-ML 算法的運行速度，以實現卓越的出色性能。而神經處理單元(NPU)組件則具有……

?16 個人工智能核心用于計算任務

?4 快速內存訪問用的內存模塊

?4 沙姆 DMA 用于在 L3 內存中進行數據的讀入和寫入操作

問題陳述

在該 3 核設計中，這些核心大多處于“鎖步”狀態，從而浪費了寶貴的計算能力。

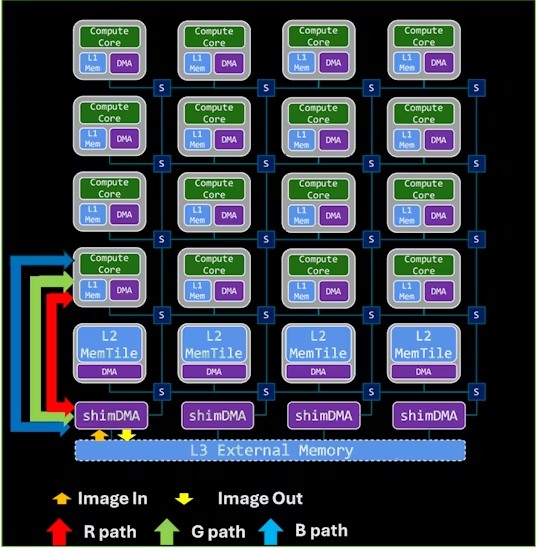

三核設計模式

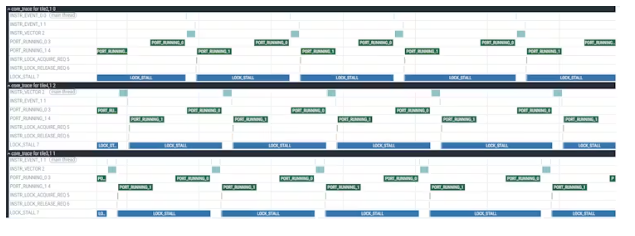

3 個核心設計

?鎖止持續時間：1286000納秒

?核心執行時間：156000 納秒

?處理一行數據所需的總時間為 1442000 納秒。

解決方案

在對這些痕跡進行分析之后，人們發現……

?R、G 和 B 三個通道的處理過程可以集中在同一個核心上進行。

?用于輸入和輸出的乒乓緩沖區可以通過減少整體內存占用來轉換為單個輸入緩沖區和單個輸出緩沖區。

?僅有一個 S2MM 和 MM2S 通道與 BD 鏈路及鎖相結合，用于調控?cái)?shù)據流和核心執行過程。

如何優化“AMD銳龍人工智能神經網絡單元將彩色圖像轉換為負圖像”的功能

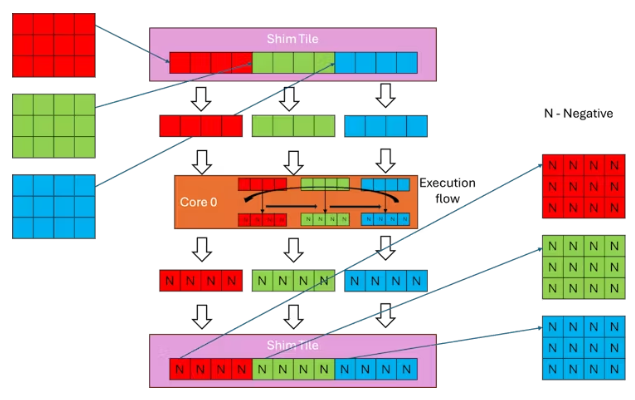

結構

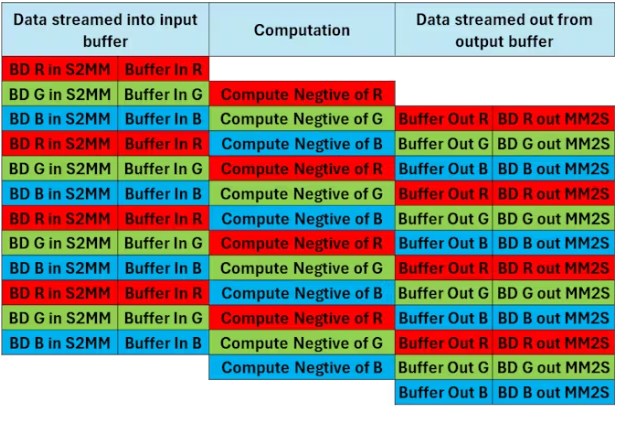

計算的數據流

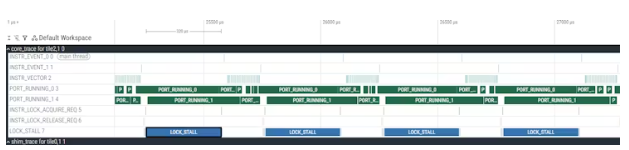

1 核設計模式

?單個組件的鎖止持續時間為 320000 納秒

?核心執行時間：單個組件 190000 微秒

?3 行數據(R、G、B)的執行時間 - 1528000 納秒，與 1442000 納秒較為接近 - 采用 3 核設計的單行處理方式。

然后，核心部分會對每個像素進行取反操作，接著將轉換后的像素重新傳輸至 L3 內存。

輸入圖像

輸出圖像

結論

本次課程將演示如何利用“跟蹤”功能來分析程序的執行情況并對其進行優化。

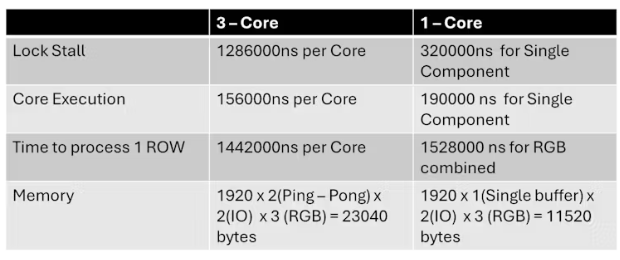

簡要描述這兩種實現方式之間的相似之處：

* 僅捕獲與 AIE 核相關的信息參數

本文編譯自hackster.io
