步驟1：你需要什么

?Arduino UNO(或任何其他Arduino)

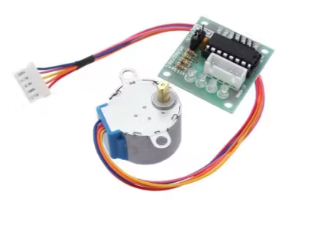

?步進電機28byj-48 &步進電機驅動板

?按鈕

?1k歐姆電阻

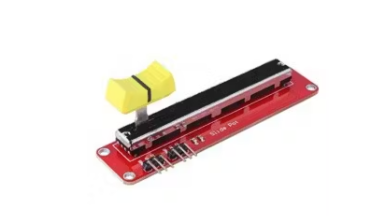

?電位計模塊

?跳線

?電路試驗板

步驟2：由PCBWay帶來

感謝PCBWay對本教程的支持，幫助用戶了解更多有關電子產品的知識。

我喜歡PCBWay的地方是，你可以花大約5美元買到10塊電路板，這對于專業的電路板來說是非常劃算的，更不用說你節省了多少時間!

去這里看看吧。他們還提供了很多其他的東西，如果你可能需要它，比如組裝，3D打印，數控加工等等。

步驟3：電路

?將步進電機連接到步進電機驅動器

?連接Arduino引腳[5V]到驅動板引腳[VCC]

?連接Arduino引腳[GND]到驅動板引腳[GND]

?連接Arduino數字引腳[8]到驅動板引腳[IN1]

?連接Arduino數字引腳[9]到驅動板引腳[IN2]

?連接Arduino數字引腳[10]到驅動板引腳[IN3]

?連接Arduino數字引腳[11]到驅動板引腳[IN4]

?連接Arduino引腳[5V]至面包板正引腳[紅線]

?將Arduino引腳[GND]連接到面包板負引腳[黑線]

?將Arduino數字引腳[2]連接到電阻和按鈕

?將電阻的另一端連接到面包板引腳[GND]

?連接按鈕的另一個引腳到面包板的正引腳[5V]

?連接電位器引腳[DTA]到arduino模擬引腳[A0]

?連接電位器引腳[VCC]到面包板正引腳[5V]

?將電位器引腳[GND]連接到面包板引腳[GND]

步驟4：啟動Visuino，選擇Arduino UNO板類型

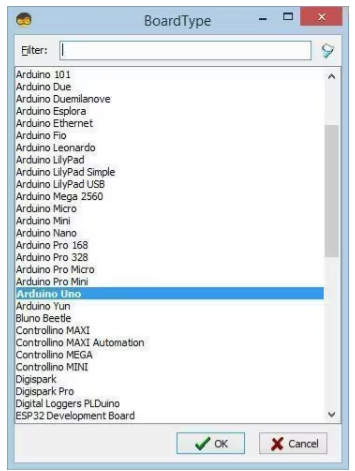

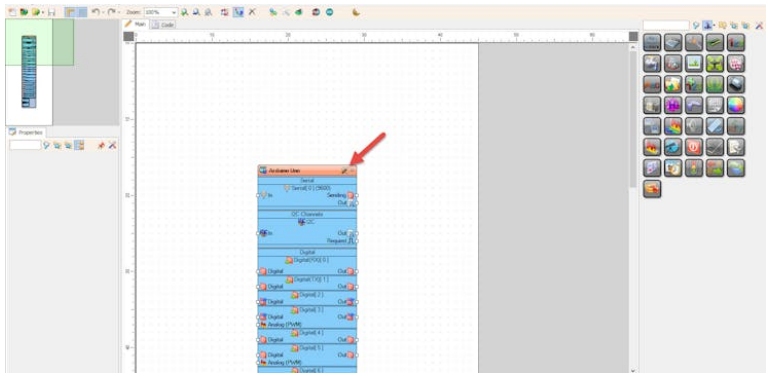

如圖1所示啟動Visuino，點擊Visuino中Arduino組件(圖1)上的“Tools”按鈕，出現對話框后選擇“Arduino UNO”，如圖2所示

步驟5：在Visuino中添加組件

?增加“4線步進電機”組件

?添加“Debounce Button”組件

?添加“Toggle(T) Flip-Flop”組件

?添加“地圖范圍模擬”組件

步驟6：在Visuino中設置組件

?選擇“MapRange1”，在屬性窗口中設置“輸出范圍”>“Max”為500 <

?選擇“Stepper1”，在屬性窗口中選擇“Reversed”，點擊引腳圖標，選擇“Boolean SinkPin”，選擇“Steps Per Second”，點擊引腳圖標，選擇“Float SinkPin”

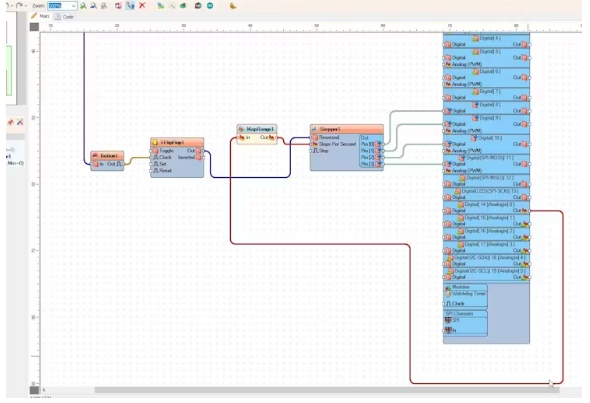

步驟7：在Visuino中連接組件

?連接Arduino數字引腳[2]到“Button1”引腳[內]

?連接Arduino Analog引腳[0]到MapRange1引腳[In]

?連接“Button1”引腳[Out]到“flipflop1”引腳[Clock]

?將“flipflop1”引腳[出]連接到“Stepper1”引腳[反向]

?連接“MapRange1”引腳[Out]到“Stepper1”引腳[每秒步數]

?連接“Stepper1”引腳[0]到Arduino數字引腳[8]

?連接“Stepper1”引腳[1]到Arduino數字引腳[9]

?連接“Stepper1”引腳[2]到Arduino數字引腳[10]

?連接“Stepper1”引腳[3]到Arduino數字引腳[11]

步驟8：生成，編譯和上傳Arduino代碼

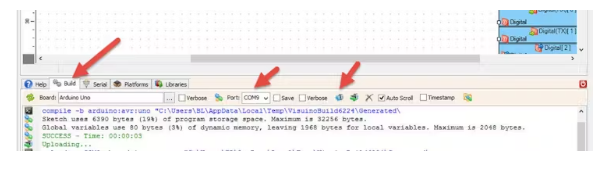

在Visuino中，在底部單擊“Build”選項卡，確保選擇了正確的端口，然后單擊“Compile/Build and Upload”按鈕。

步驟9：

如果你給Arduino模塊供電，電機就會開始運行，用電位器你可以改變速度。如果你按下這個按鈕，馬達就會改變方向。
