路燈在無需開啟的情況下也會消耗大量電能。本項目展示了一種使用 Arduino 和 LDR(光敏電阻)的智能自動路燈系統，該系統能在夜間自動開啟，在白天自動關閉，從而有助于降低電力消耗。

該系統結構簡單、運行可靠，并在智慧城市和節能基礎設施建設中得到了廣泛應用。

特點/特性

?根據環境光線自動開啟/關閉

?低功耗

?簡單且成本低廉的硬件設備

?可以通過繼電器來控制高壓燈泡

?可通過運動傳感器(被動紅外傳感器)進行擴展使用

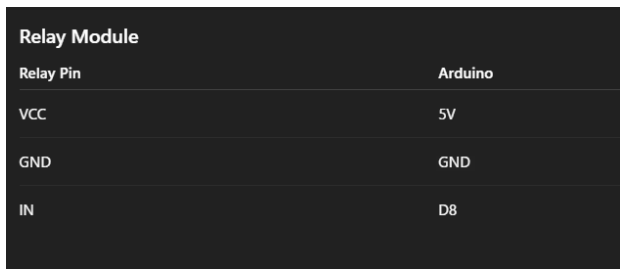

電路連接

LDR 電壓分壓器

?LDR 的一端 → 5 伏電壓

?LDR 的另一端 → A0

?10kΩ 電阻器 → A0 至 GND

工作原理

LDR(光敏電阻)的電阻值在強光下會降低，在黑暗中則會升高。

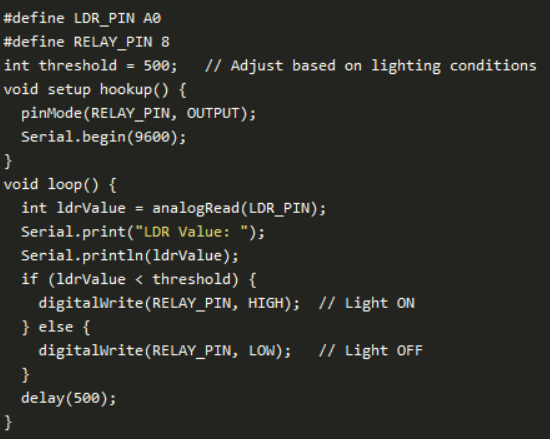

Arduino 會讀取光敏電阻(LDR)所測得的模擬電壓值。

當光照強度低于某一閾值時(夜晚)：

?中繼器開啟

?街燈亮起

在白天的時候：

?中繼器關閉。

輸出

?白天：路燈關閉

?夜間：路燈自動開啟

?在串行監視器中可以看到 LDR 值

+ 應用程序

?智能路燈系統

?節能型戶外燈具

?停車指示燈

?校園及公路照明

?智慧城市項目

未來改進措施

?添加基于運動的照明的 PIR 傳感器

?使用 ESP8266 / ESP32 進行物聯網控制

?太陽能路燈系統

?利用脈寬調制進行光強度控制

本文編譯自hackster.io
