我的第一個版本是匆忙制作的，我留下了一些重要的東西，比如從microSD卡中檢索俳句文本，集成bmp幀，字體管理，開/關開關和一個更好看的3D打印外殼。

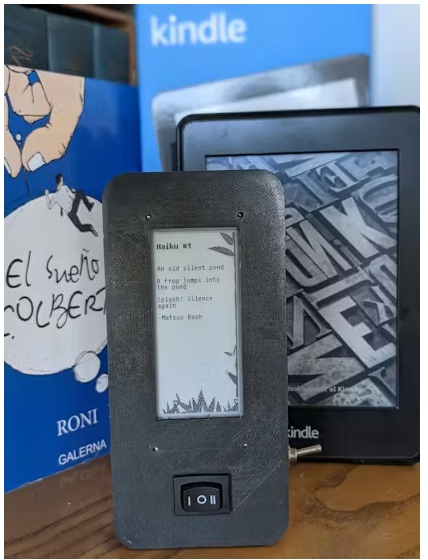

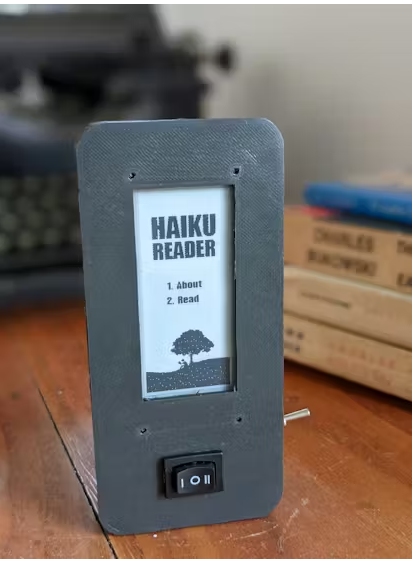

所以，這就是：俳句閱讀器v2.0

一點歷史

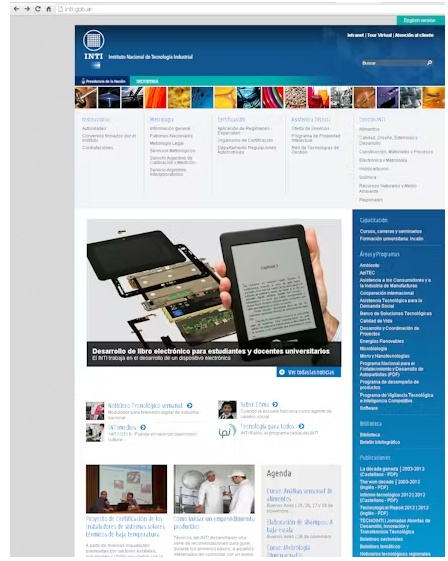

這一切都始于阿根廷政府機構英迪(INTI)發布的一份荒謬的聲明，該聲明稱，阿根廷的ector“100%使用當?shù)仉娮釉圃臁?當然，這并不存在)英迪甚至使用了一張帶有ps過的阿根廷國旗的Kindle Paperwhite圖片。幸運的是，這個公告只是一個公告，而不是一個巨大的騙局。然后我想把電子閱讀器做成……比如編程Arduino MKR Zero，連接eInk屏幕等等。這就是俳句讀本的出發點。

部分要求

?Arduino MKR Zero：有足夠的功率為bmp背景和microSD插槽

?波共享2,9墨水顯示

?雙按鈕

?撥動開關

?一些跨接電纜

?3.7v電池和TP 4056或Arduino MKR Zero兼容鋰電池與連接器

?定制3d打印案例(STL文件可用)

?4個螺絲

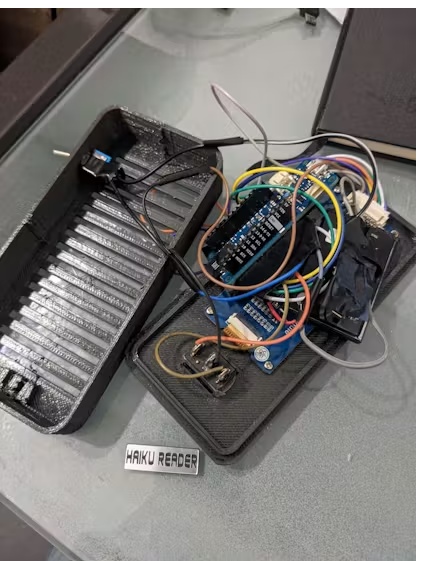

連接

按鈕1連接到GND和Arduino D11

按鈕2連接到GND和Arduino D12

屏幕到VCC， GND到Arduino VCC和GND。BUSY -> Arduino D5, RST -> Arduino D6, DC -> Arduino D7, CS-> Arduino D4, CLK -> Arduino D9, DIN -> Arduino D8

在電池GND和Arduino MKR GND之間切換

裝載俳句

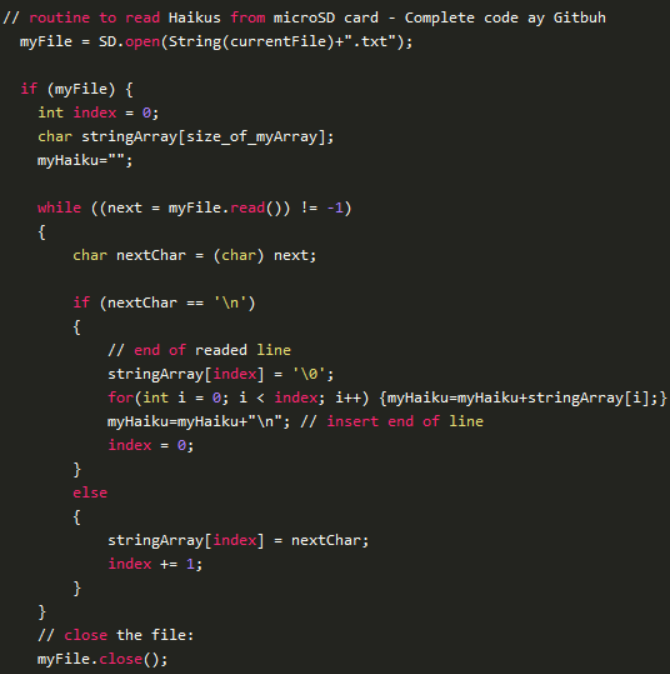

俳句不再是硬編碼的。你必須為每個俳句創建一個文本文件，從1.txt開始，然后是2.txt，等等，并將它們放入microSD卡中。Haiku Reader v2.0將計算根文件夾中的文件數量，填充maxfiles變量，然后逐個讀取。

不斷變化的背景

對于下一次更新，我將添加字體和背景配置。此時，如果你想加載自己的背景，使用bmp 128x296像素1位，在LCD助手中加載水平，將數組加載到screen .h文件中，并用這行代碼顯示。
