從手動到智能：納祥科技智能感應垃圾桶方案的核心技術迭代路徑
時間：2026-02-26 15:52:53
關鍵字：
方案開發
電子方案
納祥科技
智能感應垃圾桶方案
手機看文章
掃描二維碼
隨時隨地手機看文章

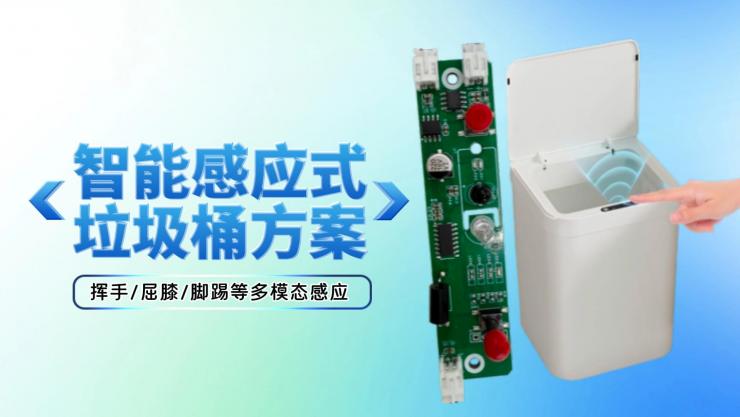

[導讀]智能感應垃圾桶方案集成了單片機、充電IC、滾珠開關、紅外收發管等核心部件，實現多模態感應（揮手/屈膝/腳踢），僅用單色紅燈動態編碼狀態，便于安裝維護。
傳統垃圾桶手動開蓋易沾染細菌且操作不便，尤其在廚余垃圾處理場景中，衛生隱患問題較為突出。而隨著智能家居的普及，感應式垃圾桶需求激增，其非接觸操作更衛生，已廣泛滲透到生活的方方面面。
基于此，納祥科技為客戶打造了一款智能感應垃圾桶方案，解決現有產品供電單一、感應模式少等痛點。
（一）方案概述

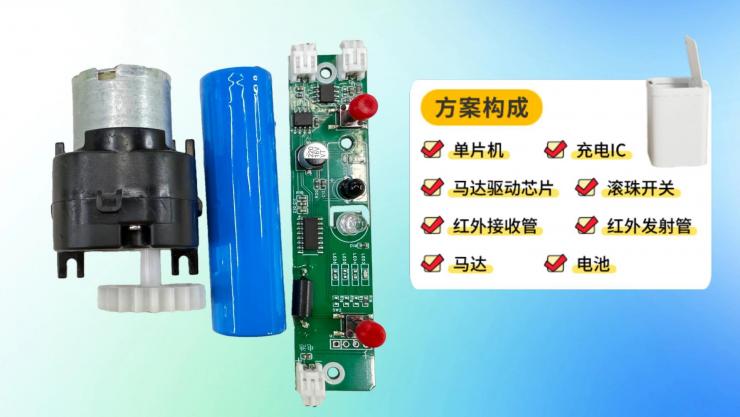

本方案采用集成化桶蓋設計，集成單片機、充電IC、滾珠開關、馬達驅動芯片、紅外接收管、紅外發射管、馬達與電池等核心部件，融合機械開關與手勢感應2種操控方式，配備狀態指示系統，實現智能化、便捷化的垃圾投放體驗。
方案基于單片機構建低功耗控制系統，通過紅外對射模組（10~30cm測距）和滾珠開關實現多模態感應（揮手/屈膝/腳踢），配合雙按鍵（電源鍵5秒自動關蓋/常開鍵持續開啟）驅動單片機控制開合，單色紅燈動態編碼狀態（閃爍頻率區分模式），便于安裝維護。
（二）功能模塊
⑴ 電源管理：
Type-c + 充電IC + 鋰電池，充電時紅燈常亮，充滿自停，超長續航。
⑵ 主控單元：
低功耗單片機+馬達驅動芯片+馬達，處理傳感器中斷，執行定時算法與LED驅動。
⑶ 人機接口：
微動按鍵×2、紅色LED，電源鍵（臨時開蓋），常開蓋鍵（切換常開模式），LED動態提示工作狀態。
⑷ 感應單元：
紅外收發管+滾珠開關，響應時間小于0.5秒
①紅外收發：紅外發射管與接收管組成10-30cm測距模組，遮擋信號突變觸發中斷。
②滾珠開關：滾珠開關檢測腳踢沖擊
⑸ 控制邏輯：
①短按電源鍵：紅燈閃爍，開蓋后5秒自動關蓋
②短按常開蓋鍵：紅燈常亮，保持開蓋；再次短按，紅燈滅，關蓋
③紅外/滾珠觸發：紅燈快閃，5秒倒計時
（三）方案演示

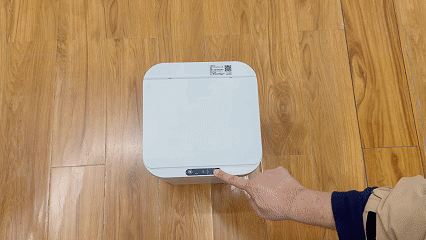

我們將為您演示本方案——
①短按電源鍵：紅燈閃爍表示開啟，5秒自動關蓋
②揮手即開、屈膝感應、腳踢感應等，5秒自動關蓋
（四）方案總結
本方案通過精簡硬件+多模態感應，實現衛生便捷性與長續航平衡，解決無接觸操作與靈活部署問題，適用于家庭、辦公及公共區域。
我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
