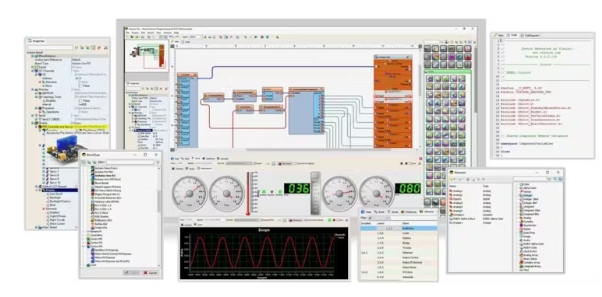

用c++編程似乎是讓你的Arduino項目起步的障礙嗎?您想要一種更直觀的微控制器編程方式嗎?那你需要了解一下Visuino!這個圖形化編程平臺將復雜電子項目的創建變成了拖動和連接塊的簡單任務。在本文中，我們將帶您完成使用Visuino的第一步，從安裝到創建第一個交互式項目。

步驟1：安裝

Visuino目前有兩個版本：標準版和專業版。我們建議下載并安裝Pro版本，因為它提供了更多的功能。即使您不購買永久許可證，也可以通過試用許可證臨時使用它。

下面是安裝Visuino和激活試用許可證的分步指南：

注意：在撰寫本文時，Visuino的最新版本是8.0.0.146。但是，建議您始終下載可用的最新版本，因為不會有兼容性問題。

安裝步驟:

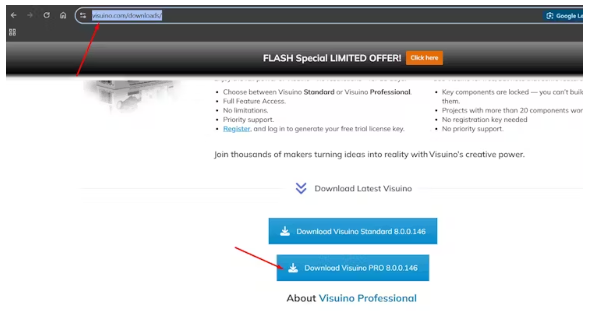

下載最新版本的Visuino。

運行安裝程序并按照說明操作。(不需要額外設置。)

請看分步圖片：

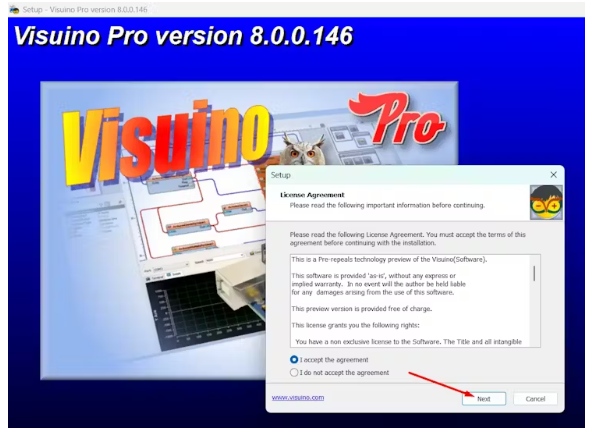

下載后，打開壓縮文件并啟動安裝程序，然后單擊Next， Next, Install。

步驟2：第一個項目

完成安裝后，啟動Visuino。

第一次運行程序時，可能需要一段時間來加載。這是因為Visuino需要編譯一些內部文件并創建組件的緩存。

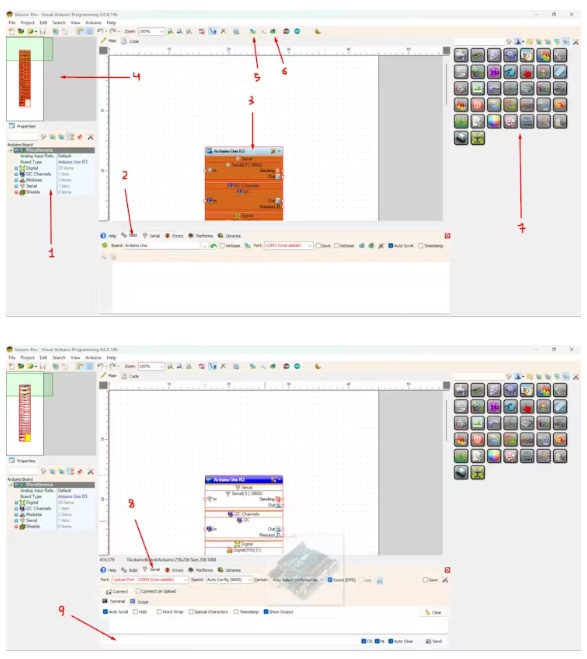

但在開始項目之前，讓我們先了解一下界面和其他一些細節：

?對象檢查器：顯示所選組件的所有設置。在這里，您可以調整項目中每個項的特定屬性。

?構建面板：顯示構建過程的日志，用于跟蹤構建過程中的錯誤或消息。

?根組件：表示項目中使用的板。默認情況下，Visuino啟動時選擇Arduino UNO。

?迷你可視化面板：可視化地顯示組件是如何連接的，提供項目的概述。

?構建按鈕：生成當前項目的構建，將其轉換為要發送到董事會的代碼。

?上傳按鈕：將編譯好的項目直接發送到USB連接的單板上。

?組件面板：包含所有可用的組件。圖標表示類別，通過單擊每個圖標，您可以看到相應的組件。

?串行監視器：工作方式與Arduino IDE相同，允許您進行交互。

?串行監視器輸入：在這里你可以發送文本。

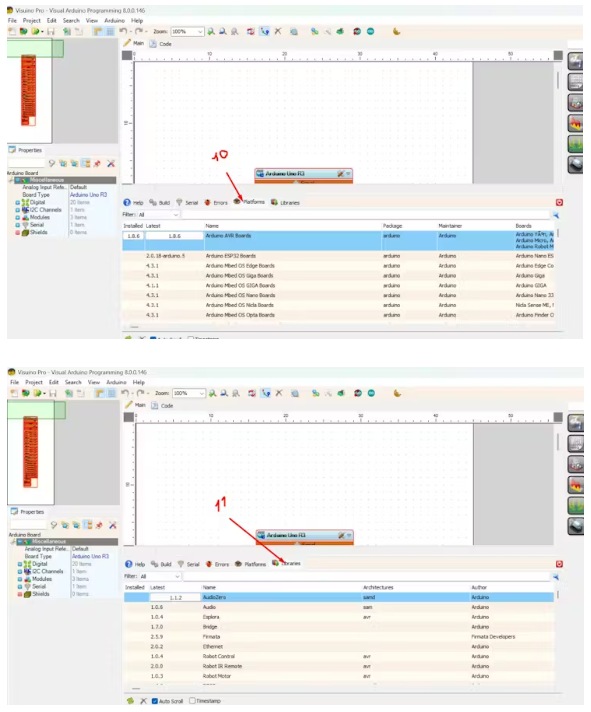

?平臺面板：您可以在這里安裝不同的平臺或更新現有的平臺，但Visuino已經在必要時自動執行此操作;

?庫面板：就像平臺面板一樣，在這里你可以安裝額外的庫。Visuino不會自動更新庫。

我不能告訴你所有的界面，但你會更好地了解它隨著我們。

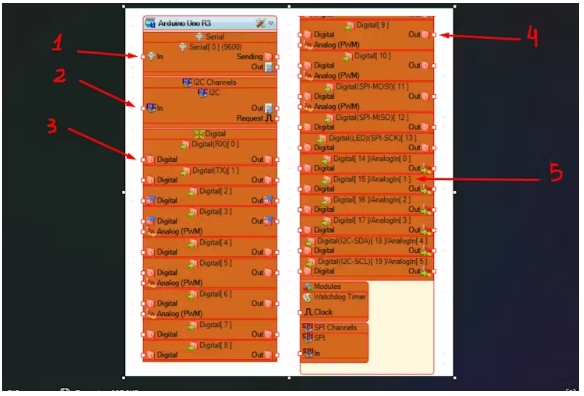

現在讓我們來了解一下Root組件，即代表電路板的組件。

?板的標準串行輸入：在Arduino UNO的情況下只有一個;

?支持i2c協議的模塊輸入;

?針:(輸入)

?針(輸出):

?引腳：(板上引腳的標識，除了編號和類型外，還有其他相關信息，如連接標準標識，i2c， SPI, Tx)

步驟3：開始項目

現在我們已經了解了接口的基礎知識，是時候開始工作并實際開始我們的項目了!

讓我們創建一個氣象站

我們的目標是建立一個測量空氣溫度和濕度的簡易站。

部件:

對于這個項目，您將需要以下項目：

?DHT11溫濕度傳感器

?Arduino UNO或兼容

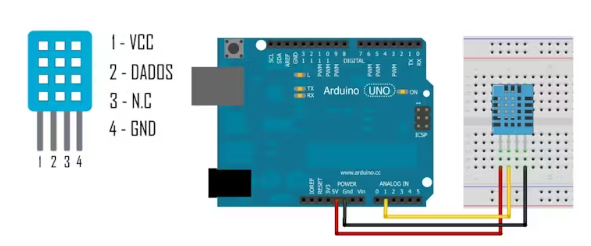

拿好組件，按照下圖進行連接：

?紅線：連接到電路板的5V輸入和傳感器的引腳1

?黑線：連接電路板的GND輸入和傳感器的引腳4

?黃線：連接到電路板的模擬1(數字15)輸入和傳感器的引腳2

連接完成后，讓我們回到Visuino并創建我們的項目。

轉到組件面板，尋找DHT11組件并將其拖到項目中。

點擊傳感器輸出引腳并將其連接到Digital [15](AnalogIn[1])引腳，如下圖所示：

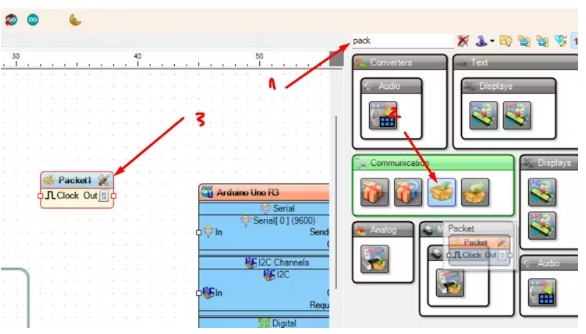

回到組件面板，尋找Packet，并將Packet組件添加到項目中。請看下圖：

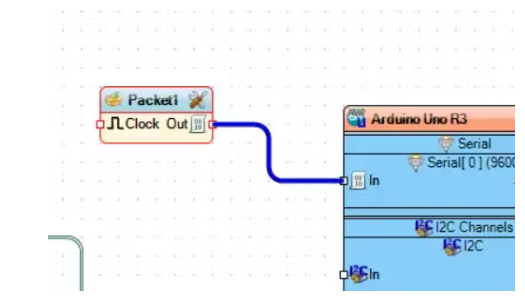

將Out of the Packet組件連接到單板的Serial[0]的In上。

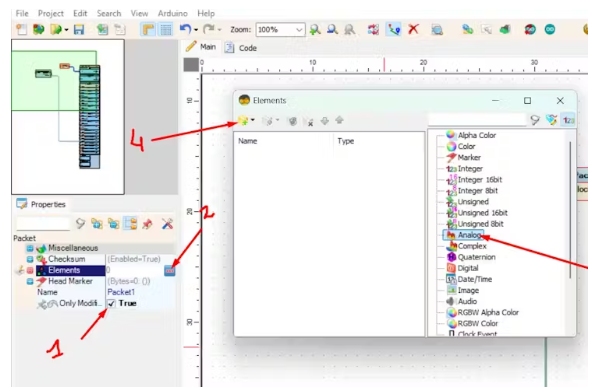

選擇Packet組件，在Object Inspector中選中Only Modified選項，并添加兩個類型為Analog的元素。

?保留Only Modified屬性為True;

?點擊…按鈕打開元素窗口;選擇Analog元素;點擊添加按鈕;添加了兩個Analog元素后，讓我們配置第一個元素。按鈕，打開元素窗口;

?選擇Analog元素;

?點擊添加按鈕;

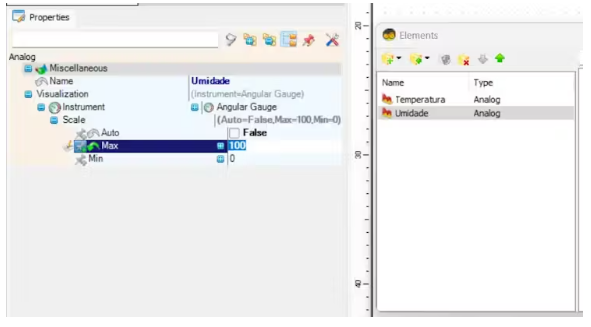

添加了兩個Analog元素后，讓我們配置第一個元素，如下圖所示：

我把它留在0到50之間，因為根據傳感器的數據表，它的測量范圍在0~50oC之間。

在第二個圖層上，保持如下圖所示：

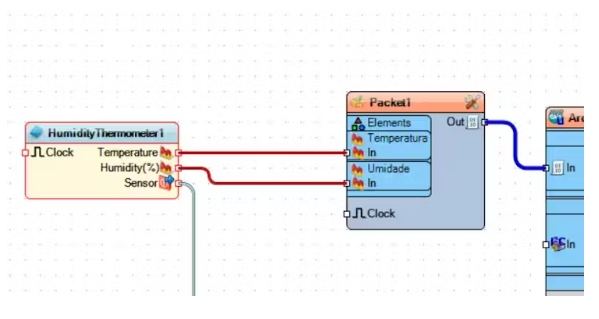

關閉Elements窗口，如圖所示在DHT11組件和數據包之間建立連接：

步驟4：測試

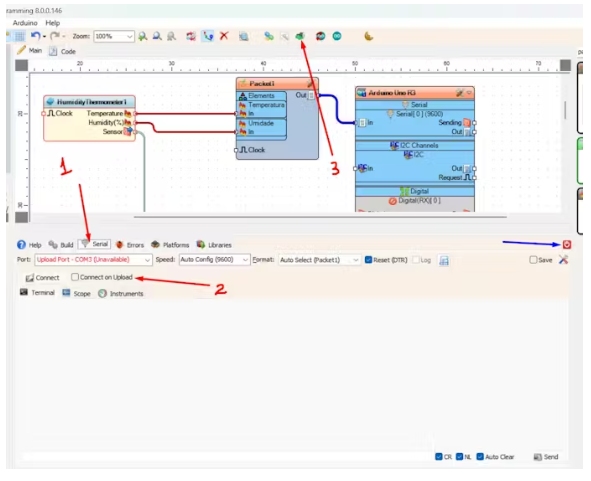

現在讓我們編譯項目并將其上傳到板上，見下圖。如果Serial面板沒有展開，請單擊藍色箭頭指示的按鈕展開它。

?點擊Serial選項卡;

?選中“上傳時連接”框(上傳完成后將連接串口監視器);

?點擊按鈕上傳;

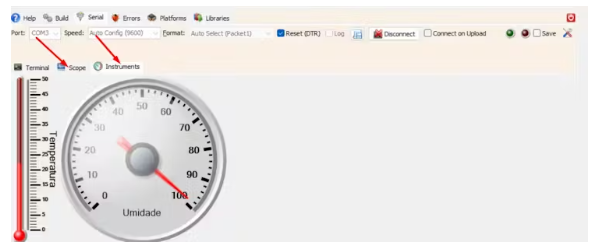

您可以通過兩種方式查看結果，通過Instruments或Scope：

步驟5：最后一步

就是這樣!

如果您進入Arduino，物聯網和嵌入式系統，您剛剛了解了為這些平臺開發應用程序的實用和可視化方法。

Visuino使這個過程更容易，特別是對于那些剛剛開始或想要加快原型制作的人?，F(xiàn)在輪到你了：探索、實驗和創建你自己的項目!
