使用Arduino的自動大學鐘項目| Arduino迷你項目

大家好，歡迎回到techrononic。你們都見過在學校和大學里用來維持課程表或時間表的電鈴。但是這些鈴是手動的，當有人按下開關時就會響。在本文中，我們將使用Arduino制作一個自動大學鐘項目。這可能是一個很好的Arduino迷你項目。這些手動鈴的一個主要問題是，必須有人在場，根據時間按下開關。所以有時它會造成延誤和時間表紊亂。我們使用Arduino UNO微控制器和16×2 LCD來制作這個項目。你可以根據時間表來設置，這樣它就會自動響了。你也可以看看我們在Arduino上做的更神奇的項目。

Arduino小項目工作說明

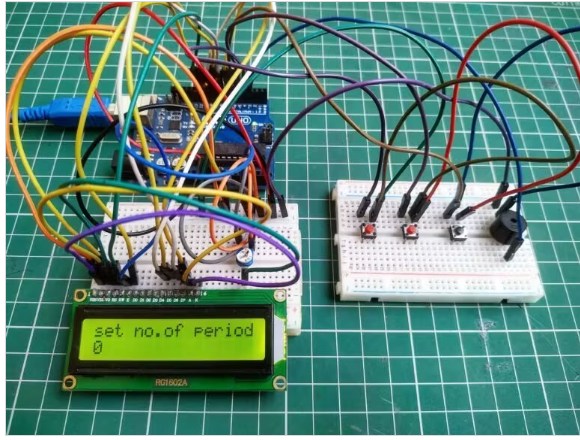

這個項目有助于管理時間表，并根據它自動工作。你必須馬上設置指令，然后它就會相應工作。按第一個按鈕設置周期數。您可以在LCD屏幕上看到輸入的數據。您可以設置任意多個周期。使用最后一個按鈕來確認周期，然后在這個很酷的Arduino迷你項目中設置每個周期的時間。您可以使用另外兩個按鈕來增加或減少時間。LCD顯示的時間以秒為單位。然后確認時間，計時器將在LCD上啟動。時間一過，蜂鳴器就開始響了。點擊這里查看按鈕如何與Arduino一起工作。

組件的要求

?Arduino UNO

?16×2液晶

?10 k-ohm電位計

?蜂鳴器

?3. 按鈕

?跳線

?電路試驗板

?USB線，用于上傳代碼

----------------------------------------------------------------------------------------

?Arduino UNO

?蜂鳴器

?D3引腳

?接地

?Arduino UNO

?16 * 2液晶

?10 k電位器

?接地

?VSS(地面)，K

?終端1

?+ 5 v

?VDD (+ 5v), a

?VEE(對比)

?終端2

?D12引腳

?接地

?RW(讀/寫)

?E(啟用)

?D10引腳

?D4

?D9引腳

?D5

?D8引腳

?D6

?D7引腳

?D7

?Arduino UNO

?按鈕1

?按鈕2

?按鈕3

?D6引腳

?終端1

?D5引腳

?終端1

?D4引腳

?終端1

?接地

?終端2

?終端2

?終端2

你必須按照上面給出的電路圖進行連接。將所有三個按鈕放在面包板上，這樣當我們按下它們時，它們就完成了路徑，否則就會斷開電路。將第一個按鈕的一端連接Arduino的GND引腳，另一端連接Arduino的digital-6引腳。將第二個按鈕的一端與Arduino的GND引腳連接，另一端與Arduino的digital-5引腳連接。

將第三個按鈕一端接在Arduino的GND引腳上，另一端接在Arduino的digital-4引腳上。這個Arduino迷你項目很容易制作?，F(xiàn)在將蜂鳴器的負極線與Arduino的GND引腳連接，蜂鳴器的正極線與Arduino的digital-3引腳連接。

將Arduino的5伏引腳連接到面包板的正軌上，將Arduino的GND引腳連接到面包板的負軌上。將LCD模塊與Arduino數字引腳連接，并將10k -歐姆電位器連接到上面，如圖所示。您可以查看如何將16×2 LCD與Arduino連接并根據它進行連接。

項目代碼

本文編譯自hackster.io
