介紹DF Player Mini + Arduino

DF Player Mini是一款緊湊，低成本的MP3模塊(≈20?×?20?mm)，使微控制器能夠播放TF (micro - SD)卡的數字音頻，具有板載解碼和放大功能，支持MP3， WAV， WMA格式，提供24位DAC， 30音量級別，6級。EQ，和接口通過UART， I/O按鈕，或AD鍵，使其成為DIY音頻播放項目的理想選擇。

您需要的組件

?Arduino Uno， Nano或類似的

?DF Player迷你模塊

?Micro - SD卡(格式化FAT16或FAT32，最高32?GB)

?揚聲器(3W, 4-8?Ω)或耳機插孔

?電線，面包板，電阻器(例如，1?kΩ用于RX上的電壓劃分)

?可選：用于回放控制的瞬時按鈕

它是如何工作的

?獨立模式?jīng)]有Arduino， DFPlayer Mini可以使用板載按鈕(IO1/IO2)來播放下一個/上一個軌道或調整音量

?串行控制模式與Arduino配對允許通過串行UART以9600?bps的速度完全播放控制播放，暫停，下一個/上一個軌道，音量和eq

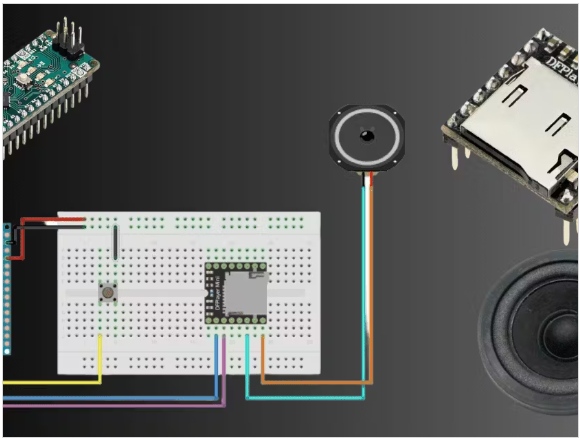

連接和布線

?VCC接5?V(或3.3-5?V)， GND接Arduino地。

?使用1?kΩ電阻串聯DFPlayer的RX引腳來降低電壓噪聲

?使用SoftwareSerial(例如，引腳10/11上的RX→TX)與模塊通信。

?將揚聲器連接到SPK_1/SPK_2或使用DACL/DACR引腳進行外部放大器輸出

Arduino代碼基礎

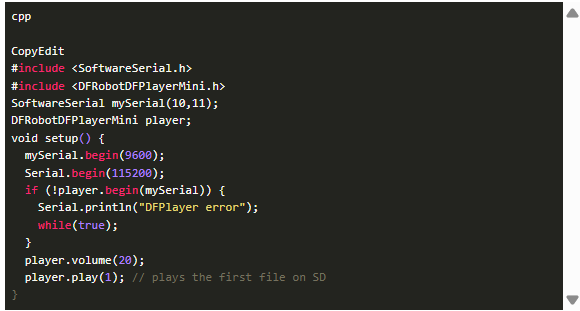

使用DFRobotDFPlayerMini庫，一個簡單的草圖可以：

這將初始化模塊，設置音量，并開始播放第一個軌道

其他命令，如。暫停()。Next()，和。EQ()可以增強loop()中的功能。

實用技巧和故障排除

?確保TF卡為FAT16/32，音頻文件按順序命名(01.mp3, 02.mp3等)。

?為DFPlayer提供穩定的5?V電源;弱功率或噪音可能導致音頻故障

?如果播放失敗，請仔細檢查接地/公共參考、波特率和接線。

?對于獨立控制，將IO1/IO2連接到按鈕并在沒有Arduino的情況下測試播放。

?為了最小化串行噪聲，在RX上使用分壓器或1個?kΩ電阻

為什么這個項目很棒?

?緊湊且價格合理：外形小巧，成本低于10美元

?獨立或mcu驅動：支持按鈕或完全可編程模式。

?豐富的音頻控制：支持音量，EQ，軌道控制，播放狀態查詢。

?多功能應用：完美的語音提示，警報，玩具，DIY信息設備，導游

下一步該去哪里?

?添加按鈕，電位器，甚至LCD顯示器與播放，音量，EQ或顯示軌道元數據進行交互。

?使用模式切換，例如，當傳感器被觸發時，自動播放通知。

?擴展ESP32/ESP8266遠程音頻流或Wi - Fi控制。

?將其封裝在定制的3d打印或激光切割項目中，用于實用的小工具。

結論

DF Player Mini結合Arduino是一種強大的，預算友好的方式，將音頻集成到您的電子項目中。無論您是構建交互式顯示器，玩具，警報，還是只是探索硬件音頻播放，該模塊都可以在一個很小的包裝中為您提供強大，高質量的聲音控制。

本文編譯自hackster.io
