在本教程中，您將了解Arduino OLED接口。在第一部分中，我們將在OLED上顯示溫濕度傳感器的數據，在第二部分中，我們將在OLED上顯示iPhone，三星和LG的徽標。

在將其與Arduino連接之前，讓我們?cè)敿?xì)了解OLED是什么以及它是如何工作的。

OLED

OLED是有機發光二極管的縮寫。OLED顯示屏非常小，分辨率很高。這些顯示器沒有背光，它們自己發光。這就是為什么這些是非常低功耗的設備。

工作

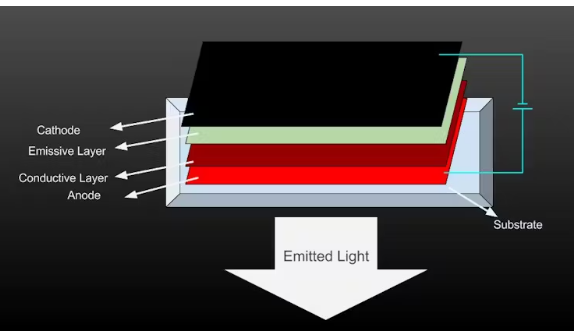

當電壓加到OLED上時。電流通過OLED的有機層從陰極流向陽極。陰極將電子提供給有機分子的發射層，陽極將電子從有機分子的導電層中移除。

在導電層和發射層之間的邊界處，產生電子空穴。這些空穴被電子填滿，OLED就會發光。OLED的顏色取決于所使用的有機分子。

OLED和Arduino

我們將要使用的OLED有單獨的128X64白色OLED像素。它的尺寸為0.96“(25毫米X 14毫米)。其他尺寸的OLED也可以買到。本教程中使用的OLED是單色的(只有一種顏色)，但你也可以得到具有多種顏色的OLED。

該OLED使用SPI通信與Arduino進行通信。SPI通信比I2C通信快，因此這將使我們的顯示更快。

線路圖

OLED運行在3.3V，所以不要連接到Arduino的5V。它可能會工作，但OLED的壽命會減少。

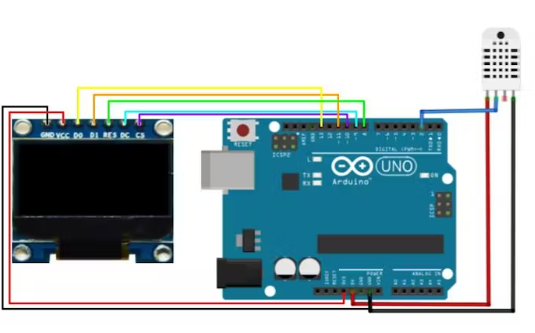

用Arduino連接OLED和DHT22，如下圖所示

如果您想了解更多關于DHT22與Arduino接口的信息，請遵循本教程|溫濕度傳感器DHT22與Arduino接口

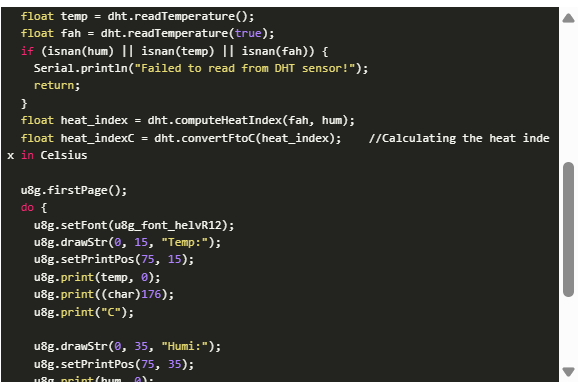

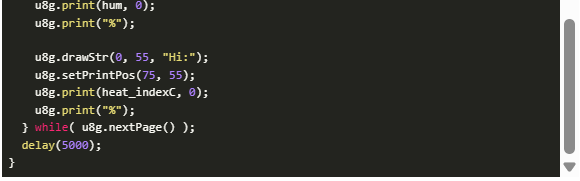

代碼

代碼的解釋

對于OLED，我們使用了U8glib庫。讓我們看看庫是如何工作的。

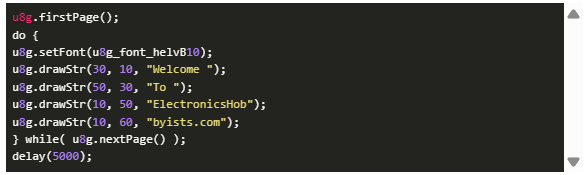

數據以圖像循環的形式打印在OLED上。firstPage()顯示了圖片循環的開始。在它旁邊，我們需要?jiǎng)?chuàng)建“do while”循環。我們想要在OLED上顯示的任何內容都應該寫入“do while”循環?！癲o while”循環將繼續運行，直到nextpage()返回‘ 1 ’。

u8g.setFont(u8g_font_helvB10)命令將設置字體。這個庫有不同的字體大小和設計，你可以從下面的鏈接找到。

U8glib字體

u8 . drawstr (30,10, “ Welcome “)命令將在X， Y位置打印” Welcome ”。值“30”表示水平位置(X)，值“10”表示垂直位置(Y)。其他繪制命令也是這樣工作的。

代碼中使用的u8g.setPrintPos(75,15)命令將指針設置為X (75)， Y(15)位置。然后可以使用u8g.print()命令打印傳感器輸出。

如何在OLED上繪制位圖

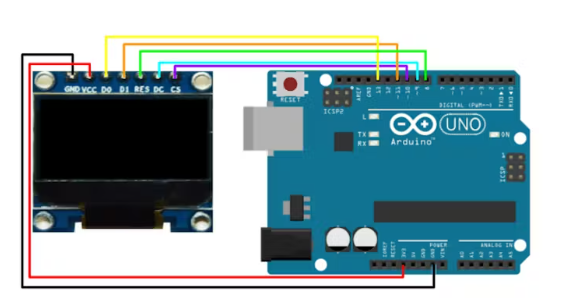

現在讓我們?cè)贠LED上畫位圖。我們將在OLED上繪制IPhone、三星、LG的標志?！边@個例子的電路圖如下所示。

在OLED上繪制的圖片的最大尺寸應該是128X64像素，圖片應該是黑白的，因?yàn)槲覀兊腛LED是單色的，這意味著它只有一種顏色。如果你有多色OLED，那么你可以顯示彩色圖片。

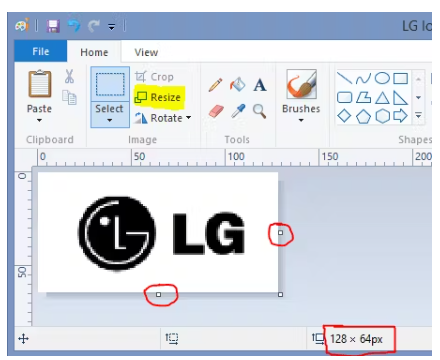

我下載了黑色和白色的標志，并在繪畫工具中調整了它們的大小。油漆在主菜單中有調整大小的選項，在下圖中用黃色突出顯示。如果調整大小選項不起作用，那么你也可以從下圖中圈出的小矩形中拖動繪圖區域。

你可以從下面下載我使用的位圖圖片。

調整圖片大小后，需要下載LCD輔助軟件。

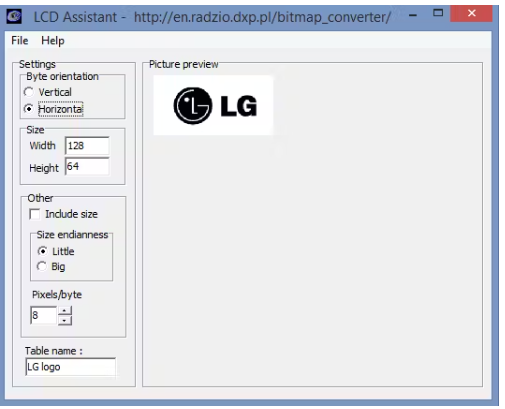

下載完成后，打開LCD助手軟件，在文件菜單中加載其中的圖像。LCD助手軟件的設置應該如下圖所示：

現在打開文件菜單并單擊保存輸出。保存文件名，最后以“。c”結尾，如“l(fā)ogo.c”。然后在文本編輯器中打開保存的文件并從中復制代碼。這將是在OLED上創建位圖圖片的代碼。然后將其粘貼到Arduino代碼中，就像我在下面的代碼中所做的那樣。

代碼

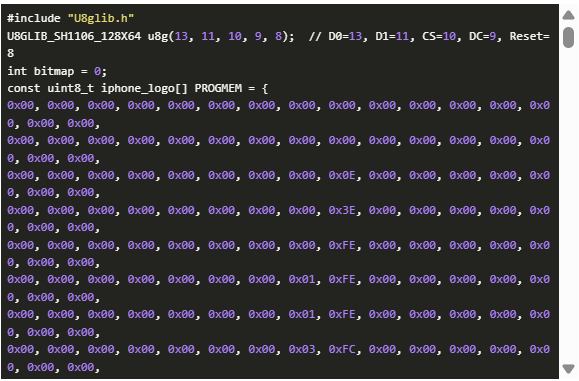

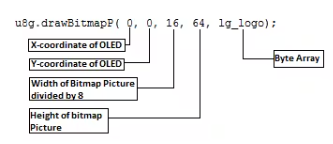

此代碼將在OLED上逐一繪制IPhone徽標，三星日志和LG徽標。我們?cè)诖a中使用的位圖命令的語法如下：

本文編譯自hackster.io
