Arduino + GSM模塊：打電話和發短信

想象一下，把Arduino和GSM模塊(如SIM900或SIM800)變成一個微型電話：你可以按下一個按鈕撥出或發送消息!下面是如何構建您自己的簡單項目。

您需要的組件

?Arduino Uno(或類似)

?GSM模塊(SIM900、SIM800、SIM900A等)

?兩個按鈕

?兩個LED(220個?Ω電阻)

?跳線和面包板

?上傳代碼的USB線

?支持語音和短信功能的SIM卡(支持2G網絡)

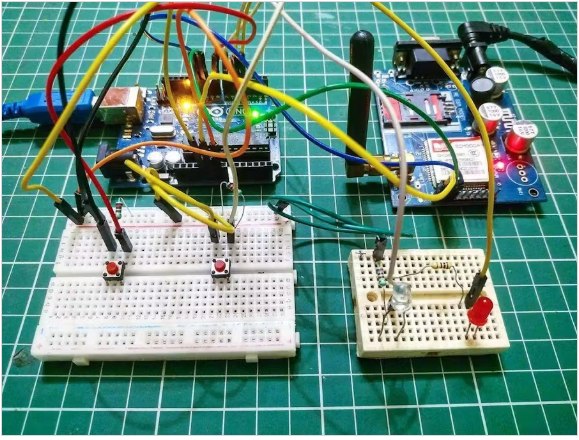

電路設置

遵循以下聯系：

?Arduino數字?10→GSM TX

?Arduino數字?11→GSM RX

?Arduino GND→GSM GND

?使用Arduino D7上的按鈕1進行呼叫

?使用Arduino D8上的按鈕2發送短信

?通話時LED?1 (D5上)燈亮

短信發送期間的LED?2 (D4上)燈用適當?shù)碾娫礊镚SM模塊供電(通常為12?V/1?A或調節5?V/ 3-4?V，具體取決于您的模塊)

它是如何工作的

打電話

?按下按鈕1 (D7)

?Arduino發送：ATD;撥打

?LED?1在撥號時點亮

?延遲后，Arduino發送ATH掛起

?活動在串行監視器上顯示

發送短信

?按二鍵(D8)

?Arduino發送:

?AT+CMGF=1啟用文本模式

?在+發生=“電話號碼”

?消息文本

?Ctrl+Z (ASCII 26)發送短信

?Arduino發送：AT+CMGF=1啟用文本模式AT+CMGS=“電話號碼”

?短信textCtrl+Z (ASCII 26)發送短信

?LED?2表示行動正在進行中

?確認信息出現在串行監視器上

接收短信(可選)

?Arduino也可以使用AT命令接收短信：

?使用AT+CNMI=2,2,0,0,0配置轉發

?然后監視gsm.available()來讀取傳入的短信文本和遠程號碼

?Arduino也可以使用AT命令接收短信：使用AT+CNMI=2,2,0,0,0配置轉發，然后監控gsm.available()讀取傳入的短信文本和遠程號碼

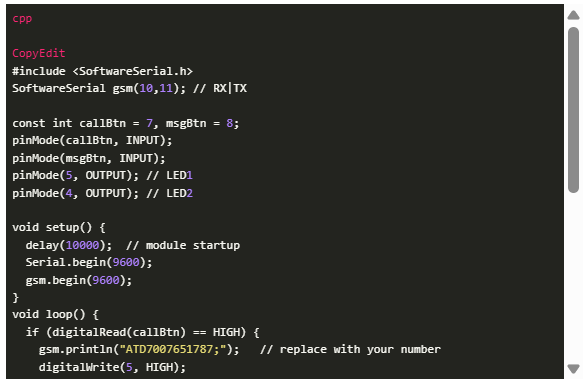

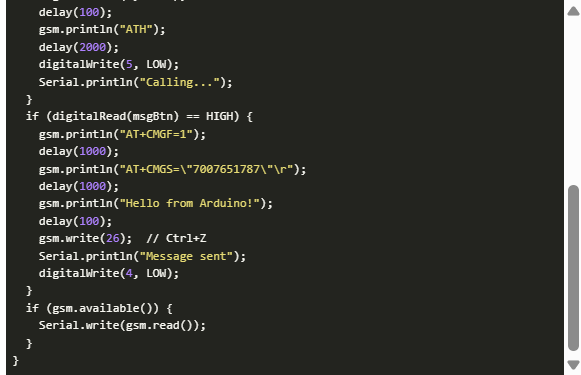

示例代碼片段

重要提示和故障排除

?確保您的SIM卡支持您所在國家所需的2G頻段(例如，許多GSM模塊僅支持900?/?1800?MHz)

?檢查電源要求：GSM模塊經常需要1-2?A的穩定突發電流;建議使用單獨的調節器或電池

?適當?shù)倪壿嬰娖揭莆豢赡苁潜匾?Arduino 5?V→模塊3.3?V引腳)，以避免損壞模塊

?匹配Arduino (Serial Monitor)和GSM模塊的波特率，避免輸出亂碼
